开关稳压器详解

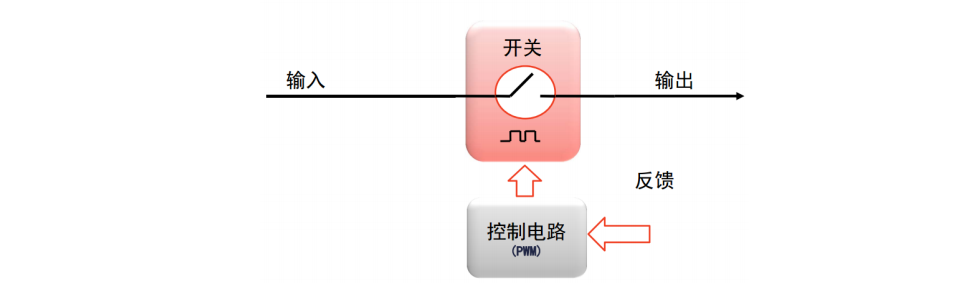

开关稳压器作为电子设备中关键的电压稳定元件，其专业名称为“调节器”或“稳压源”，在电力供应系统中扮演着至关重要的角色。它的工作原理基于一个精确的控制系统——负反馈机制：当监测到电压升高时，系统自动降低电压；反之，当电压降低时，系统则提升电压。这一过程构成了一个闭环自动控制系统，确保电压输出的稳定性。
在开关稳压器的众多控制策略中，脉宽调制（PWM）是一种广泛应用的方法。

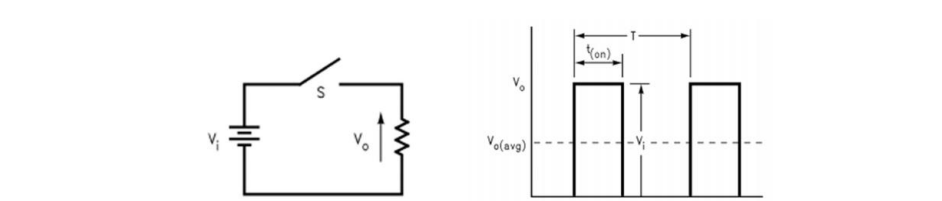

PWM技术通过周期性地改变开关器件的导通与关断时间来实现对输出电压的精准控制。具体而言，占空比——即开关处于导通状态的时间与整个开关周期时间的比例（ton / T，其中 T = ton + toff）——是PWM控制的核心参数。为了确保能量的平稳传输，避免电压波动，需要利用高频脉冲序列来驱动开关器件。在开关导通期间，能量被存储于电感等储能元件中；而在开关关断时，这些储能元件则释放能量，从而实现能量的持续供应。
PWM技术通过周期性地改变开关器件的导通与关断时间来实现对输出电压的精准控制。具体而言，占空比——即开关处于导通状态的时间与整个开关周期时间的比例（ton / T，其中 T = ton + toff）——是PWM控制的核心参数。为了确保能量的平稳传输，避免电压波动，需要利用高频脉冲序列来驱动开关器件。在开关导通期间，能量被存储于电感等储能元件中；而在开关关断时，这些储能元件则释放能量，从而实现能量的持续供应。

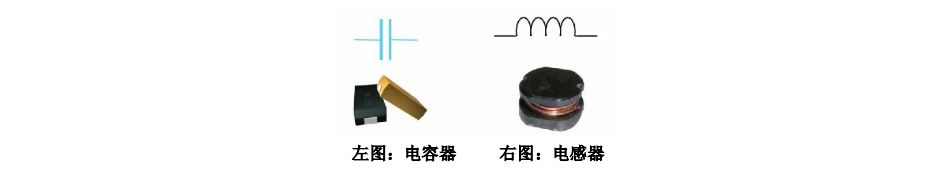

电子行业的储能元件
在电子工程领域，电感和电容是最主要的两种储能元件。电感通过磁场存储能量，其储能能力与通过的电流和电感值相关；电容则通过电场存储能量，其储能能力与所施加的电压和电容值相关。这两种元件在开关稳压器中协同工作，确保输出电压的稳定性和可靠性。
降压开关电源案例分析

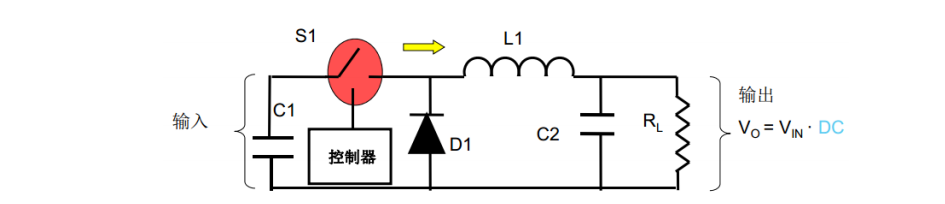

图展示了一个简化的降压（Buck）开关电源电路。为便于分析，暂不考虑反馈控制部分。该电路的工作分为两个关键状态：
状态1：S1闭合
当开关S1闭合时，输入能量通过电容C1传递，经由S1、电感器L1、电容C2和负载RL形成供电回路。同时，电感器L1开始储存能量。此时，电感器L1上的电压可表示为Vin - Vo = L * di/dt（在导通时间ton内）。
状态2：S1断开
当开关S1断开时，能量不再从输入端获取，而是通过续流回路释放电感器L1中储存的能量。能量传递至电容C2、负载RL和二极管D1。此时，电感器L1上的电压表达式为L * di/dt = -Vo（在关断时间toff内）。最终可得输出电压与输入电压的关系：Vo/Vin = D，其中D为占空比，且D ≤ 1。因此，在降压型开关电源中，输出电压Vo始终小于输入电压Vin。
关键元件的作用
输入电容器（C1）：其主要功能是稳定输入电压，通过吸收或释放电荷来平滑输入电压的波动，为后续电路提供稳定的能量输入。
输出电容器（C2）：负责稳定输出电压。在负载变化引起输出电压波动时，输出电容器吸收这些波动，确保输出电压的稳定，从而保障负载的正常运行。
续流二极管（D1）：在开关断开时，为电感器提供电流通路。防止电感器因电流中断而产生高反电动势，保护电路中的其他元件免受损坏。
电感器（L1）：用于存储即将传送至负载的能量。电流通过电感器时，磁场储能；电流中断时，磁场能量转化为电能，向负载释放。电感器在能量存储与释放过程中发挥着核心作用。
开关稳压器凭借其高效的能量转换和稳定的电压输出特性，已成为现代电子设备中不可或缺的关键组件。其在电源管理系统中的广泛应用，体现了其在提高能源效率和保障设备稳定运行方面的重要价值。
