在电子学领域，稳压二极管与齐纳二极管是两种密切相关且具有独特功能的电子元件。本文将深入剖析其特性、原理及应用，以助您更好地理解它们在电路设计中的关键作用。
稳压二极管概述

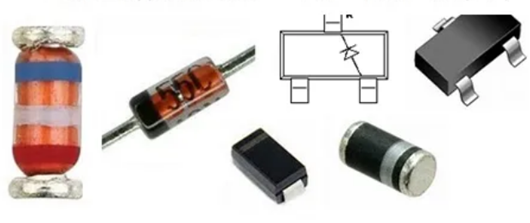

稳压二极管，即齐纳二极管，是一种特殊类型的硅二极管。其核心特性在于利用 PN 结在反向击穿状态下，电流可在宽泛区间内波动，而电压却能维持相对稳定，从而实现稳压功能。基于击穿电压值，稳压二极管可分为不同档位，广泛应用于各类稳压电路以及限幅电路之中。
齐纳二极管的功能用途
作为稳压二极管的另一种称谓，齐纳二极管专为在击穿区域工作而设计，故而也被称为电压调节二极管。其具有明确的击穿电压最大额定值，通常至少可达 50V，这决定了在击穿前二极管能够承受的反向电压上限。在正常工作条件下，齐纳二极管处于反向偏置状态，当反向电压达到其击穿电压时便会导通，并且能够在这一过程中保持输出电压的稳定，即使电路中的电流出现变化。因此，齐纳二极管常被用作低电流电路的电压调节器，能够在不同负载条件下维持电压稳定，有效保护电路免受电压尖峰、过载或静电等异常情况的损害。此外，齐纳二极管在放大器电路中也发挥着重要作用，常常用于产生参考电压。
齐纳二极管与普通二极管的差异
结构与工作特性 ：齐纳二极管与普通二极管在结构上存在差异，普通二极管主要作为单向导电器件，允许电流沿单一方向流动，若反向电压过高则会损坏。而齐纳二极管经过特殊设计，能够在反向偏置的电路中稳定工作，其 PN 结经过重掺杂处理，使得在反向偏置时，强烈的电场引发电离作用，电子脱离价轨道成为自由电子，从而形成电流，实现稳压功能。
掺杂程度 ：齐纳二极管采用的硅材料掺杂程度较普通二极管更重，这一特性使得其具备更强的电场强度以及独特的导电性能。
材料构成
齐纳二极管与普通二极管均以半导体材料为基础，常用的半导体材料包括硅和锗。在制造过程中，会通过掺杂工艺将硼、磷等其他元素引入半导体材料中，以改变其电学性质。齐纳二极管的硅材料掺杂程度相较于普通二极管更为显著。
导电特性

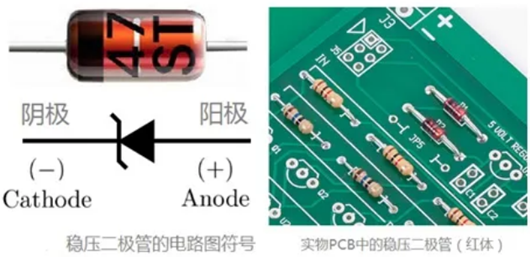

无论是普通二极管还是齐纳二极管，其本体上通常都标有一个标记，用于指示电流的方向。当电流从未标记侧流向标记侧时，二极管处于正向偏置状态；反之则为反向偏置状态。齐纳二极管在电路中与负载并联，且处于反向偏置状态，同时为了确保其工作在安全范围内，通常会配备限流电阻，以防止功率和电流超出最大规格限制。
用途
普通二极管 ：主要用于整流作用，即将交流电转换为直流电，通过阻断部分信号来实现这一过程。此外，普通二极管还可用作电气开关、倍压器等，广泛应用于各种电子电路中。
齐纳二极管 ：除了具备普通二极管的基本功能外，其主要用途在于低电流电路的稳压环节。凭借在负载变化时维持稳定电压的能力，齐纳二极管成为了众多电子设备中不可或缺的稳压元件。
