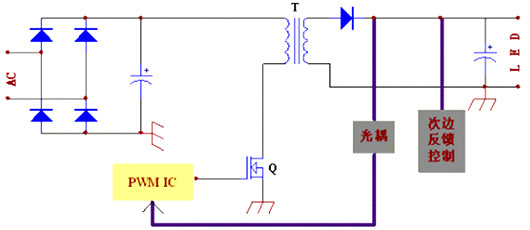

一、LED隔离型驱动方案概述
在LED照明领域，隔离型驱动方案凭借其安全性和稳定性优势，被广泛应用。该方案通过隔离变压器，使输入端与输出端的电路实现电气隔离，有效降低触电风险，提升设备可靠性，尤其适用于对安全性要求高的户外照明、工矿照明等场景。

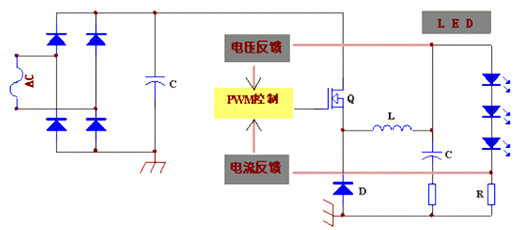

二、LED非隔离型驱动方案解析

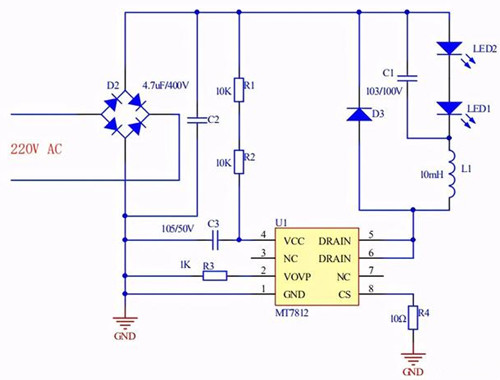

以下是一个典型非隔离型LED恒流驱动电路的详细解析：
（一）电路整体架构
市电220V经整流桥D2整流后，由滤波电容C2滤波，为MT7812芯片的VCC引脚供电。该电路无需外接MOS管和变压器，简化了设计。
（二）关键元件功能
电阻R1和R2：起到限流作用，防止高压大电流冲击MT7812芯片内部电路，保护芯片正常工作。
VOVP引脚和CS引脚：VOVP引脚通过下拉电阻接地，实现高压过载保护功能；CS引脚则通过下拉电阻接地，用于设定LED驱动电流值，从而实现对LED亮度和工作状态的精准控制。
DRAIN引脚：作为MT7812芯片内部集成功率MOS管的一个引脚，与LED灯珠相连，负责直接驱动LED灯珠发光。
（三）特殊元件作用
串联电感：在LED电路中串联电感，目的是稳定驱动电流，使电流更恒定，以达到LED恒流驱动的设计目标，提升LED照明的稳定性和使用寿命。
并联电容：在LED灯珠两端并联电容，用于抑制LED灯两端电压的突然变化，防止电压波动破坏LED灯的恒流效果，维持LED灯的稳定工作状态。
D3二极管：起到保护LED灯珠的作用。当MT7812内部集成的MOS管在关断瞬间产生高压时，D3二极管能有效防止该高压击穿LED灯珠，保障整个电路的安全可靠运行。
（四）方案应用价值
此非隔离型LED驱动方案具有电路结构简单、成本低等优点，适用于对成本敏感且对电气隔离要求不高的室内LED照明应用，如普通家用LED灯具等，在满足基本照明需求的同时，也能实现一定的节能效果。
