一、全桥逆变电路
全桥转换器由 4 个开关构成，这 4 个开关分别连接至 2 个电源的正极与负极。从电压角度看，全桥电路不存在峰值电压问题，其电压与直流电源电压保持一致，在电气系统中具有稳定的电压输出特性。
二、半桥逆变电路
半桥转换器包含 2 个开关，这 2 个开关各自连接直流电源的正极和负极。具体工作时，当一个开关开启，电流便从电源正极经开关流向负载；而当另一个开关开启，电流则从负载流回电源负极，以此实现电能的传输与转换功能。
三、常见逆变电路类型
在众多逆变电路中，半桥式和全桥式较为常见。二者存在诸多差异，下面将详细阐述其不同之处。
（一）开关管数量及输出功率差异
与半桥相比，全桥的开关管数量翻倍。然而，在开关电流相同条件下，全桥电路的输出功率能达到半桥的两倍，在大功率电能转换场景中具有显著优势。
（二）输出电压最大值差异
全桥逆变器运用四个开关管，使其输出电压峰值可等同于直流电源电压；反观半桥逆变器，仅使用两个开关管，导致其输出电压峰值仅为直流电源电压的一半，这在一定程度上限制了其在高电压输出应用场景的适用性。
四、工作原理差异
（一）半桥逆变电路工作原理

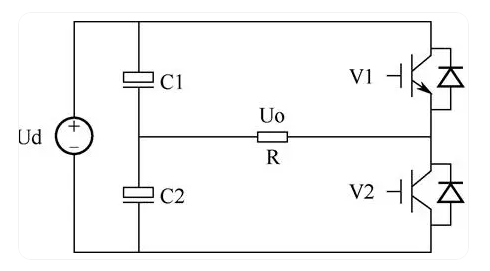

半桥电路由两个串联的功率开关以及两个串联的电容构成。当 V1 导通、V2 关断时，电容 C1 的能量释放至负载 R，此时输出电压 Uo 为正，与此同时电容 C2 进行充电；而后 V1 关断、V2 导通，电容 C2 的能量释放至负载 R，输出电压 Uo 变为负，电容 C1 则开始充电。通过开关管 V1、V2 的交替导通，负载得以获取交流电能。此外，两个电容串联可适应变压器负载，但需注意，在工作频率处于 50Hz - 60Hz 时，电容容量需求较大，这将引起电路体积增大以及成本上升等问题。
（二）全桥逆变电路工作原理

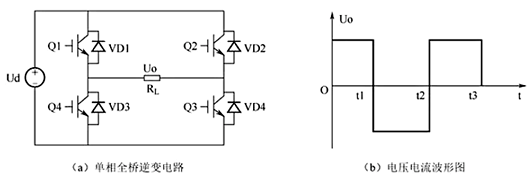

全桥电路又称为 H 桥电路，由四个功率开关管组成。其中 Q1 和 Q4 的通断呈互补状态，Q2 和 Q3 的通断亦呈互补状态。
当 Q1、Q3 闭合，而 Q2、Q4 断开时，负载电压 Uo 呈正；反之，当 Q1、Q3 断开，Q2、Q4 闭合时，负载电压 Uo 呈负。借助 Q1、Q3 和 Q2、Q4 的交替导通，负载可获得交流电能。特别地，当负载性质非纯电阻时，负载电压与负载电流会出现相位不同步的情况，此时开关管的寄生二极管便发挥电流续流的关键作用，保障电路的正常运行。
当 Q1、Q3 闭合，而 Q2、Q4 断开时，负载电压 Uo 呈正；反之，当 Q1、Q3 断开，Q2、Q4 闭合时，负载电压 Uo 呈负。借助 Q1、Q3 和 Q2、Q4 的交替导通，负载可获得交流电能。特别地，当负载性质非纯电阻时，负载电压与负载电流会出现相位不同步的情况，此时开关管的寄生二极管便发挥电流续流的关键作用，保障电路的正常运行。
五、优缺点对比
（一）全桥逆变器
优点 ：结构相对简单，便于设计与制造过程的实施，同时具有较高的电压利用率，能输出更高功率的电能，在大功率应用场景中更具竞争力。
缺点 ：由于全桥逆变器的输入电流特性特殊，导致变压器设计复杂度增加，原边线圈匝数较多，这在一定程度上提高了制造难度与成本。
（二）半桥逆变器
优点 ：使用的器件数量较少，整体结构简单，对电路的对称性要求较为宽松，具备一定抗不平衡能力，使得其成本相对较低，在小功率、对成本敏感的应用场景中优势明显。
缺点 ：输出功率相对较低，且其变压器设计同样较为复杂，原边线径较粗，限制了其在大功率场合的应用拓展。
