电容的充放电原理,电容的充放电过程介绍
电容，作为电子技术领域中不可或缺的无源元件，其核心功能在于以电场形式高效存储电能，并能在电路需求之时精准释放所储存能量，从而在各类电路设计与应用场景中发挥关键作用。从结构层面剖析，电容主要由两块相互平行且具备优良导电性能的极板构成，这两块极板之间精心填充着绝缘物质或介电物质，以确保电容的正常工作与性能发挥。

深入探究电容的充放电原理，其本质紧密关联于电荷的定向运动及存储规律。当电容器与电源形成闭合回路时，在电场力的强力驱动之下，电荷将遵循特定的方向发生迁移。具体而言，电源正极的正电荷与负极的负电荷会分别向电容器对应的极板汇聚，致使极板上电荷量呈现累积增长态势，进而推动两极板间电压稳步上升，直至达到电源电压，此时充电过程宣告完成，电容器储存满额电能，准备随时为电路提供支持。反观放电过程，当电容器两端经由导体形成短接状态，存储于极板上的电荷借助外部电路实现定向流动释放，极板间电压随之逐步回落，直至归零，电容器完成放电使命，为电路后续运行提供关键能量补充。

聚焦于充电过程的细节脉络，当电容器接入电源瞬间，电场力即刻驱动电荷从电源正极向电容器正极板汇聚。与此同时，负电荷则受到吸引迁移至电容器负极板。随着电荷的持续累积，电容器两端电压呈现出平滑上升趋势，直至与电源电压达到动态平衡。此时，电路电流逐渐趋近于零，充电进程圆满结束，电容器正极板因失去电子而带正电，负极板则因获得电子而带负电，形成稳定的电荷分布状态。

论及放电过程的内在机理，当切断电容器与电源的电气连接后，其内部电荷通过外部电路实现定向移动释放，电荷流向恰与充电时相反，极板间电压随之逐步下降，直至电容器完全放电，极板恢复中性状态，为下一轮充放电循环做好充分准备。

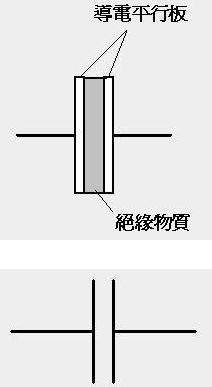

电容（亦称电容量），作为衡量电容器存储电荷能力的核心物理量，从物理学本质而言，是一种静态电荷存储介质。其独特之处在于，电荷可在理想无损耗状态下实现永久留存，这赋予了电容在电子、电力等多元领域极为广泛的实用价值与广阔应用前景。在电路原理图中，电容的基本结构与符号示意图分别以图 1 和图 2 展示，为设计人员提供直观的元件识别依据。

当电容器融入直流电源电路时，将依次触发充电与放电两大关键过程。以图 3 所示场景为例，电容器与直流电源接通瞬间，电路电流随即流通，电容器两极板迅速开始聚集等量异种电荷，电容器两端电压 vc 呈现出规律性增长态势。待电压 vc 与电源电压 v 达成等值平衡时，电容器充电饱和，电路电流归零，充电阶段圆满收官。此时，在直流电路体系中，电容器等效为开路状态，其上电压 vc 展现出连续性特性，拒绝突变发生。

当切断电容器与电源的电气连接后，电容器经由电阻 RD 启动放电流程，极板间电压随之逐步降至零，详细过程见图 4 所示。

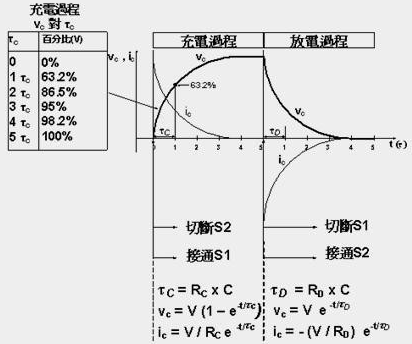

深入分析图 3 与图 4 所示电路，充电电阻 RC 与放电电阻 RD 的阻值参数分别对电容器的充电、放电速率产生显著影响。进一步而言，电阻值 R 与电容值 C 的乘积定义为时间常数 t，该参数精准表征了电容器充电、放电过程的快慢程度，其物理意义通过图 5 直观呈现：电容值或电阻值越小，时间常数 t 越短，电容器的充、放电速度越快；反之，电容值或电阻值越大，时间常数 t 越长，充、放电速度越慢。在电容器的充、放电动态过程中，电压 Vc 和电流 iC 的变化曲线分别遵循特定的指数规律，准确反映了电容器电荷存储与释放的动态特性，为电路分析与设计提供关键数据支撑。
