贴片电阻的封装尺寸具有标准化的表示体系，主要涵盖以下两种尺寸代码：
EIA 代码 ：以 4 位数字呈现，前两位与后两位数字分别对应电阻的长度和宽度，单位是英寸。例如，广泛应用的 0603 封装，即采用英制代码进行标识。
米制代码 ：同样由 4 位数字构成，单位为毫米，为贴片电阻的尺寸标注提供了另一种计量方式。
在实际的电路布局中，贴片电阻之间以及与其他元器件之间的最小间距应控制在 0.065 - 0.4 毫米范围内。同时，贴片电阻与 PCB 或基板边缘保持的最小距离建议在 0.1 - 0.3 毫米之间。

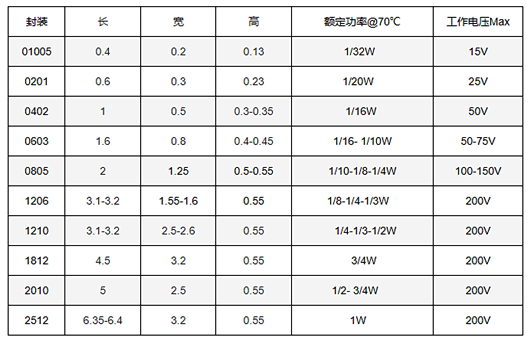

以下为常用贴片电阻的封装尺寸、额定功率及工作电压的关联概况：
零件规格
外形尺寸标准化 ：目前，SMT（表面贴装技术）的发展促使行业形成了一套标准零件系列，各零件供应商均依据此标准进行生产制造。这些标准零件的尺寸规格存在英制与公制两种表示方法，英制表示法包括 1206、0805、0603、0402 等；对应的公制表示法则为 3216、2125、1608、1005 等。具体尺寸含义如下：
长度（L）为 1.2 英寸（换算为 3.2 毫米）、宽度（W）为 0.6 英寸（即 1.6 毫米）；
长度（L）为 0.8 英寸（相当于 2.0 毫米）、宽度（W）为 0.5 英寸（1.25 毫米）；
长度（L）为 0.6 英寸（1.6 毫米）、宽度（W）为 0.3 英寸（0.8 毫米）；
长度（L）为 0.4 英寸（1.0 毫米）、宽度（W）为 0.2 英寸（0.5 毫米）。
注：L 代表长度，W 表示宽度，英寸（inch）与毫米的换算关系为 1 英寸 = 25.4 毫米。
厚度差异性 ：需要指出的是，上述内容未涉及零件的厚度，由于不同零件在厚度方面存在差异，因此在生产环节应以实际测量数据为依据。
适用范围侧重 ：上述介绍主要聚焦于电子产品中用量居首的电阻（排阻）和电容（排容）。对于电感、二极管、晶体管等其他元器件，因用量相对较少且形状各异，其相关标准有所不同。
微型化发展趋势 ：随着 SMT 技术的持续进步以及电子产品集成度的不断提高，标准零件正朝着微型化方向发展。时至今日，最小的标准零件封装规格已达到 0201。
贴片电阻丝印与阻值表示法
小封装电阻的特殊情况 ：对于 0402 及以下封装的电阻，由于体积过于微小，通常不会进行丝印标识。

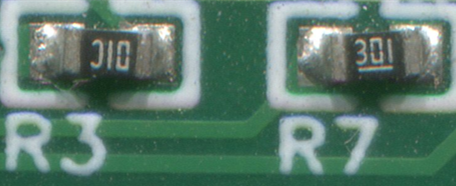

0603 封装电阻标识示例 ：以 0603 封装的贴片电阻为例，其标识方式如下：“301” 代表阻值为 300 欧姆，“横线” 表示将数字置于下方。对于 01C 这样的标识，是由于 0603 封装空间有限，无法容纳完整的 4 位代码，因而采用代号表示法。
三位数（E - 24 系列）表示法 ：由三位数字组成，前两位为有效数字，第三位数字表示有效数字后所跟 0 的个数。例如，“102” 中，“10” 是有效数字，“2” 表示在有效数字后添加 2 个 0，组合起来即为 1000 欧姆。
四位数（E - 96 系列）表示法 ：采用四位数字表示，前三位是有效数字，第四位数字表明有效数字后 0 的个数。以 “1001” 为例，“100” 为有效数字，第四位的 “1” 代表在有效数字后添加 1 个 0，组合结果同样是 1000 欧姆。
小数点表示法 ：在表示小数点时，采用 “R” 来代替。例如 “R100”，其代表的阻值为 100 毫欧姆或 0.1 欧姆。
贴片电阻的耐压特性
在一般 24V 或以下的低压电路环境中，耐压因素可以暂不考虑，主要关注功率是否满足要求即可。然而，当电路电压超过 124V，或者处于对市电进行采样的电路场景下，若电阻的耐压值不足，可采取以下两种措施：
电阻串联方式 ：以市电整流后的电压为 310V 为例，对于耐压 100V 的电阻，至少需要 3 只进行串联；而耐压 200V 的电阻，则至少需要 2 只串联，以此来提升整体的耐压性能。
高耐压电阻选用考量 ：虽然高耐压电阻是另一种解决方案，但通常其价格较为昂贵。在多数设计案例中，为了控制成本，更多地倾向于采用串联电阻的方式来实现耐压要求。
贴片电阻的功率特性
不同电路场景下的功率考量 ：在信号电路或低压电路中，若电流处于毫安级别，此时可不必过分关注电阻的功率。然而，在采样电路和电源电路中运用的电阻，就必须留意其功率参数，按照欧姆定律进行精准计算，即通过电阻上的电压与电流的乘积，或者电压的平方除以电阻的阻值来确定功率。

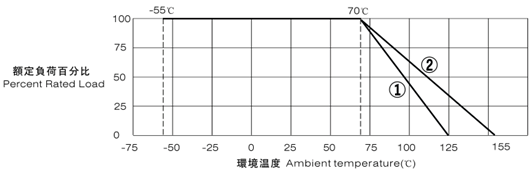

温度对功率承受能力的影响 ：从相关数据可以看出，当温度超过 70 度后，贴片电阻能够承受的功率会急剧下降。因此，在密闭且高温的环境下，必须对电阻的功率情况进行严密监测。
电阻的精度等级
贴片电阻存在多种误差情况，其精度等级代号如下：
B 代表 ±0.1%
C 代表 ±0.25%
D 代表 ±0.5%
F 代表 ±1%
G 代表 ±2%
J 代表 ±5%
K 代表 ±10%
在当前的设计实践中，通常选用 1% 精度的电阻，而 5% 精度的电阻已逐渐被淘汰。在电路设计中，若遇到需要 1% 以上精度电阻的情况，除了关注精度等级外，还应考虑电阻的温漂特性，以确保电路的稳定性和可靠性。
