场效应管作为一种重要的半导体器件，在电子电路中广泛应用。其性能和可靠性与多个关键参数紧密相关，以下是对这些参数的详细阐述：

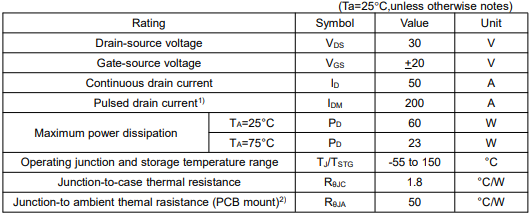

最大额定参数
最大漏 - 源电压（V<sub>DSS</sub>） ：在栅源短接的特定条件下，漏 - 源极间在发生雪崩击穿前可承受的最大电压。这一参数直接关系到场效应管在高电压环境下的应用安全性和可靠性，超过该电压可能导致器件损坏。
最大栅源电压（V<sub>GS</sub>） ：栅源两极间允许施加的最大电压值，旨在防止因电压过高而造成栅氧化层损伤，从而确保场效应管的正常工作和稳定性。
连续漏电流（I<sub>D</sub>） ：在最大额定结温条件下，当管表面温度处于 25℃或更高时，允许通过的最大连续直流电流。它限制了场效应管在稳定工作状态下所能处理的电流大小，以避免过热和性能下降。
脉冲漏极电流（I<sub>DM</sub>） ：反映了场效应管能够处理的脉冲电流的能力，脉冲电流通常远高于连续直流电流。该参数对于评估场效应管在瞬时高电流冲击下的承受能力具有重要意义，适用于如开关电源等需要处理脉冲信号的电路中。

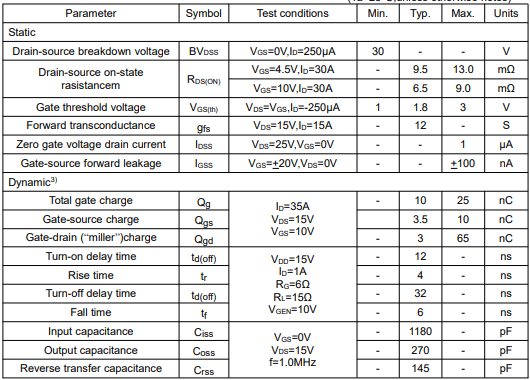

导通参数
导通电阻（R<sub>ON</sub>） ：当 MOSFET 处于导通状态时，源极和漏极之间的电阻值。导通电阻的大小直接影响场效应管的功耗和发热情况，较小的导通电阻有助于降低能量损耗，提高器件效率，尤其在大电流应用中至关重要。
动态电阻（Ron） ：在导通状态下，漏源电阻随漏源电流变化而变化的特性。动态电阻越小，表明场效应管的导电性能越优越，能够在不同电流负载下保持较低的电压降和功耗，对于维持电路的稳定性和性能具有关键作用。
电容参数
输入电容（C<sub>iss</sub>、C<sub>gs</sub>） ：MOSFET 栅极与源极之间的电容。输入电容的大小对开关速度和驱动能力有重要影响，较大的输入电容可能会降低开关速度，增加驱动电路的负担，因此需要在设计中进行权衡。
输出电容（C<sub>oss</sub>、C<sub>ds</sub>） ：MOSFET 漏极与源极之间的电容。输出电容同样影响开关速度和驱动能力，其存在会导致开关过程中的电压变化速率受限，进而影响电路的响应速度和效率。
反向传输电容（C<sub>rss</sub>、C<sub>gd</sub>） ：MOSFET 栅极与漏极之间的电容。反向传输电容对开关速度和信号质量产生影响，特别是在高频电路中，该电容可能会引起信号延迟和失真，需要精确控制和补偿。
电压参数
漏源电压（V<sub>DS</sub>） ：MOSFET 漏极和源极之间的电压差。漏源电压是场效应管能够承受的关键电压指标之一，超过其最大允许值可能导致器件损坏，因此在电路设计中必须确保工作电压低于该值。
栅源电压（V<sub>GS</sub>） ：加在 MOSFET 栅极和源极之间的控制电压。栅源电压决定了场效应管的开关状态，从而控制漏源电流的通断。精确的栅源电压控制对于实现稳定的开关功能和优化电路性能至关重要。
驱动电压（V<sub>DRV</sub>） ：由驱动电路提供的电压，用于调节 MOSFET 的栅源电压。驱动电压的大小和稳定性直接影响场效应管的开关性能和可靠性，不稳定的驱动电压可能导致开关延迟、误导通等问题。
电流参数
漏源电流（I<sub>DS</sub>） ：流过 MOSFET 漏极和源极之间的电流。漏源电流的大小直接关系到场效应管的功耗和发热情况，合理控制漏源电流对于保证器件的正常工作和延长使用寿命具有重要意义。
泄漏电流（I<sub>gss</sub>） ：MOSFET 在关闭状态下，栅极与源极之间的漏电流。泄漏电流应尽可能小，以确保在关闭状态下无功率损失，提高电路的能效和稳定性。
其他参数
阈值电压（V<sub>TH</sub>） ：MOSFET 开始导通所需的最低电压。阈值电压越低，器件的开关速度越快，能够实现更快速的电路响应和更高的工作频率，但对于电源电压较低的应用场景，需要特别关注阈值电压的控制和匹配。
雪崩耐量（SURG） ：MOSFET 在雪崩效应发生时能够承受的电流和电压能力。雪崩耐量越高，器件在异常电压或电流冲击下的可靠性越好，能够有效防止因过电压或过电流引起的器件损坏，适用于如汽车电子等需要承受瞬时高能量冲击的领域。
结温（T<sub>J</sub>） ：MOSFET 内部芯片的最高工作温度。结温过高可能导致器件性能下降或损坏，因此需要通过合理的散热设计和工作条件控制，确保结温在安全范围内，以维持器件的长期可靠性和稳定性。
耗散功率（P<sub>D</sub>） ：场效应管性能保持不变时所允许的最大漏源耗散功率。在实际使用中，场效应管的实际功耗应小于最大耗散功率，并留有一定余量，以防止器件过热和性能退化，这对于高功率密度的应用场景尤为重要。
最大工作结温（T<sub>j</sub>） ：通常为 150℃或 175℃，在器件设计的工作条件下，必须确保结温不超过该值，并留有一定裕量，以避免因过热导致的器件失效和寿命缩短。
以上参数共同决定了场效应管的性能、可靠性和适用范围。在实际应用中，根据具体的电路需求和工作环境，需要综合考虑这些参数，合理选型和设计，以实现最优的电路性能和稳定性。
