在开关电源电路中，自举电容电路是一种重要的升压电路形式。其核心原理是利用MOS管（主要指上管）与电容相互配合，通过电源对电容进行充电操作，使得电容两端的电压得以高于输入电压Vin，从而实现电压的提升。
最基本的自举电路架构相对简洁，仅由一个电容构成。然而，为了有效避免因电压升高后出现回灌现象对原始输入电压造成干扰，通常会在电路设计中引入一个二极管进行隔离保护。
自举电容电路的工作优势主要体现在能够巧妙地借助电容两端电压无法突变这一固有特性来达成电压升高的目的。
具体到自举电路的组成与连接关系：
电容的左端被标记为VB，即Vboost，而电容的右端则对应VS浮地。
电路中的C3扮演自举电容的角色。
M代表感性负载，电流在其间呈现向右续流的状态。

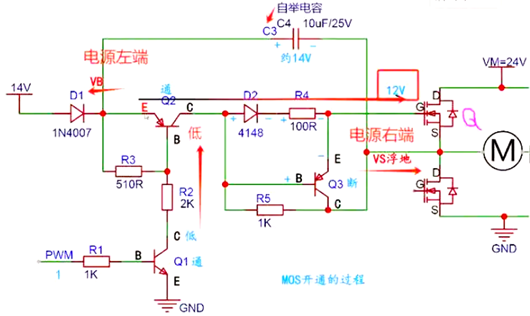

当MOS管Q开通时，假设此时自举电容C3已经处于充满电的状态，其电压为14V。若PWM信号为1，则Q1实现导通，此时C端电压被拉低。随之，Q2的B端电压也相应降低至低电平，进而促使Q2导通。

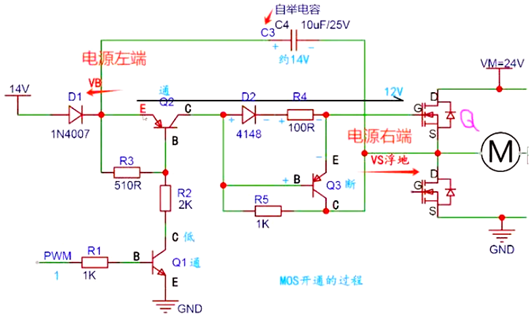

此时，Q2的E端电压达到14V，经过Q2、D2、R4等元件后，MOS管G端的电压大致稳定在12V左右，从而使得Q管（MOS管）顺利导通。由此可得出，在此过程中自举电源的电压需要比MOS管的驱动电压高出约2V。
此后Q3的B端电压高于E端，Q3则关断。
此后Q3的B端电压高于E端，Q3则关断。
在Q管导通之后，VM（电机M作为感性负载）直接作用于Q管的S端。由于S端与电容的右端相连接，这导致自举电容C3的右端电压被抬高，大约处于24V的水平。
基于电容两端电压不能突变的特性，电容左边的电压也会随之被抬高，此时计算得出的电压为14V+24V=38V。该38V电压经由Q2、D2、R4持续供应给Q管的G端，最终实现Q管的S端和G端同时被抬高至24V，且Vgs稳定在12V的工作状态。

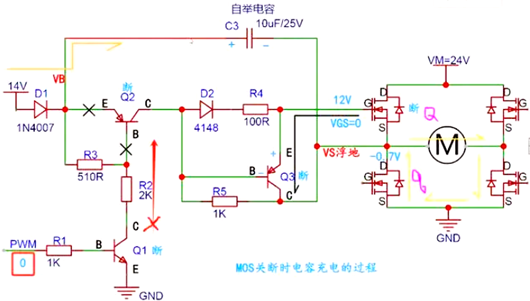

而在MOS管Q关断的情形下，当PWM信号切换为0时，Q1断开。此时，Q2的BE极不再有电流流通路径，进而导致Q2断开。此时自举电容的泄放致使Vgs=0，Q管随之关闭。
此时，电机M（感性负载）的电流依然保持向右续流的方向，续流路径为Q管的体二极管。在此过程中，C3电容右端的电压降至-0.7V，暂时失去升压功能。此时，二极管D1导通，14V电源借助D1对C3电容重新进行充电，直至充电完成。
随后，当PWM信号再次从0切换回1时，整个工作循环重新启动，继续维持电路的正常运行与电压转换功能。
