MOS管反相器解析

一、MOS管反相器概述

MOS管反相器是一种利用栅极电压调控源极与漏极导电状态的关键电子元件，具备实现信号反相输出的核心功能，在数字电路领域应用广泛。

二、工作原理精析

MOS管反相器主要基于N沟道增强型MOS管构建。当栅极电压处于高电平状态时，MOS管截止，此时源极和漏极之间呈现高阻态，基本不导电；而当栅极电压切换至低电平时，MOS管导通，源极与漏极之间形成低电阻导电通道。凭借这种典型的开关特性，MOS管能够高效地充当反相器角色，精准地将输入信号转换为反相信号进行输出。

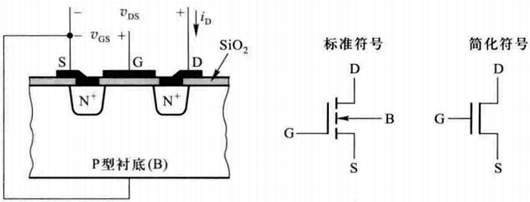

从结构上看，NMOS管是在P型衬底上构建两个掺杂N型区，分别形成源极S和漏极D，位于二者之间的电极即为栅极G，栅极与衬底由SiO₂绝缘层实现可靠隔离。

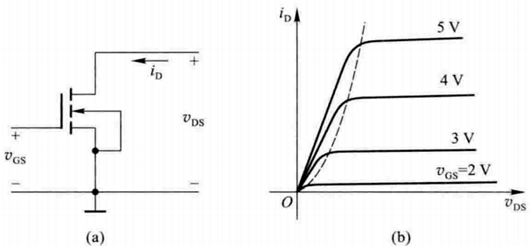

其输出特性曲线（采用共源极接法）涵盖三个关键工作区域：截止区、可变电阻区以及饱和区。

当Vgs超过阈值电压Vgs(th)时，曲线可进一步细分为两部分：虚线左侧为可变电阻区，此时在固定Vgs条件下，id与Vds的比值近似保持恒定；虚线右侧则为饱和区，漏极电流id的大小主要受Vgs支配，与Vds关联性较弱。

三、反相器构建与电路设计

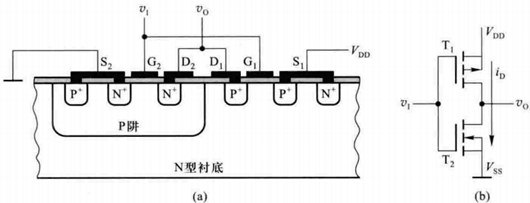

典型的反相器结构由一个PMOS管与一个NMOS管拼接组合而成。具体工作状态如下：当输入电压v=1时，T1管（PMOS）截止，T2管（NMOS）导通，此时输出电压vo=0；而当输入电压v=0时，T1管导通，T2管截止，输出电压vo=1。

在实际电路设计中，CMOS反相器是最为常见的一种形式，它由P沟道MOS管和N沟道MOS管协同构成。当输入信号为高电平时，P沟道MOS管因栅极电压低于源极电压而截止，同时N沟道MOS管因栅极电压高于源极电压而导通，使得输出端呈现低电平；反之，当输入信号为低电平时，P沟道MOS管导通，N沟道MOS管截止，输出端则处于高电平状态。通过这种方式，CMOS反相器实现了输入信号高低电平与输出信号高低电平的精准反相转换，为数字电路的逻辑运算与信号处理提供了基础且关键的功能单元。
