双向DC-DC电路原理与应用
一、双向DC-DC电路架构
双向DC-DC电路是一种能够实现电能双向转换的电力电子电路，广泛应用于电池管理系统、可再生能源系统等领域。该电路由整流器、逆变器和DC-DC变换器三大核心部分组成。在整流模式下，它将交流电转换为直流电，为储能设备提供稳定的直流输入；逆变模式则相反，将直流电转换为交流电，适用于多种交流负载的供电需求。DC-DC变换器可灵活工作于升压（Boost）与降压（Buck）模式，根据系统需求精确调节电压水平。
二、工作原理
（一）电力电子器件基础
双向DC-DC电路的工作原理基于电力电子器件，如二极管、晶体管、绝缘栅双极型晶体管（IGBT）等，通过控制这些器件的开关动作，实现直流电的双向传输。其核心机制在于精确调控开关器件的通断时间，从而调节输出电压和电流的大小与方向，确保电能高效、稳定地在两个方向之间流动。
（二）双向DC-DC电路构造与运行模式
该电路能够在保持输入、输出电压极性恒定的前提下，通过改变电流方向，实现双象限运行，即同时具备能量吸收与回馈的能力。主要由两个MOSFET管和两个二极管构成。通过控制MOSFET的开通与关断，可改变输出电流的方向，巧妙地利用输入输出端口，既能实现降压功能，也能达成升压效果，满足不同应用场景下对电压转换的需求。

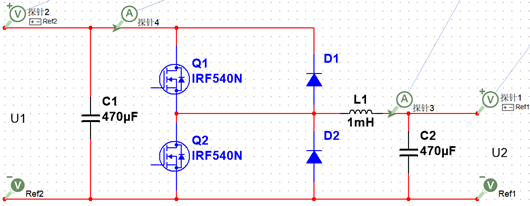

电路结构图
电路结构图
（三）工作模式详解

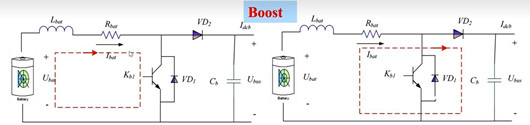

1.放电模式
在放电模式下，首先导通VD1并断开VD2，使电感开始储存能量。随后，断开VD1并导通VD2（需注意，VD2实际上也是具备双向导通特性的MOSFET，原电路图中将其标识为二极管存在错误），由于电感电流的连续性特性，电感释放所储存的能量，形成闭合回路，对电容进行充电，从而实现电压的升高。

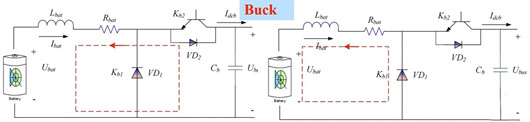

2.充电模式
充电模式的过程与放电模式类似但方向相反。首先导通VD2并断开VD1，电容侧向电感提供能量，使其储存能量。之后，断开VD2并导通VD1，电感电流同样保持连续性，形成回路，将能量传递给电池，实现对电池的充电。
在实际应用中，通过两个互补的脉冲宽度调制（PWM）信号精确控制MOSFET的开关动作，从而精准调节储能电流的大小，实现电池的高效充放电过程，确保整个电路系统的稳定运行与能量的高效转换。
