一、DC-DC 升压电路的基本构成
DC-DC 升压电路的基本配置包括以下几个核心元件：
直流电源（Vin） ：提供电路的输入直流电压，这是整个电路能量的来源，其电压值通常低于所需的输出电压。
电感（L） ：在电路中起到储存和释放能量的关键作用。当开关器件闭合时，电感从输入电源吸收能量并将其存储在磁场中；当开关器件断开时，电感存储的能量会释放出来，为负载提供能量，维持电流的连续性，其电感量的大小会影响电路的能量传输效率和输出电压的稳定性。
二极管（D） ：在电路中起到单向导电的作用，确保电流只能从输入端向输出端流动，防止电容上积累的电荷在开关器件断开时倒灌回输入端，影响电感的正常充放电过程，同时也有助于维持输出电压的稳定，常用的二极管类型包括肖特基二极管等，其具有较低的正向导通电压和快速的反向恢复时间，能够适应电路中高频开关的工作要求。
开关器件（SW） ：一般由功率电子器件如 MOSFET 或 BJT 晶体管担任，是 DC-DC 升压电路的核心控制元件。它在 PWM（脉宽调制）信号的控制下，以极高的频率（通常每秒数千次甚至更高）进行快速的开通和关断操作，从而调节电感的充放电过程，控制输出电压的大小和稳定性。PWM 信号的占空比是决定输出电压高低的关键因素之一，占空比越大，输出电压通常越高。
平滑电容（C） ：其主要作用是对输出电压进行滤波和平滑处理。在开关器件断开时，电感释放能量产生的高频电压纹波会被电容吸收和储存，从而使输出电压更加平稳，减少电压波动对负载的影响，电容的容量大小和类型会影响到输出电压的纹波系数和动态响应性能。
负载电阻（Load） ：代表电路所驱动的负载，其阻值大小决定了负载对电流的需求，进而影响电路的工作状态和输出电压的稳定性。不同的负载应用场景对应着不同阻值的负载电阻，例如在一些微控制器供电电路中，负载电阻可能相对较小，而在一些高功率的驱动电路中，负载电阻则会相对较大。
二、DC-DC 升压电路的工作原理
DC-DC 升压电路的工作过程可以分为以下几个阶段：

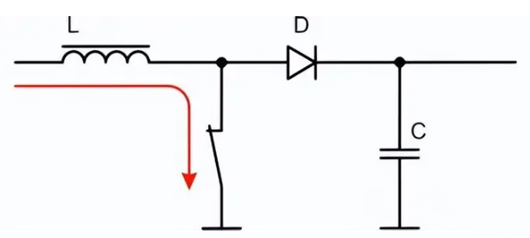

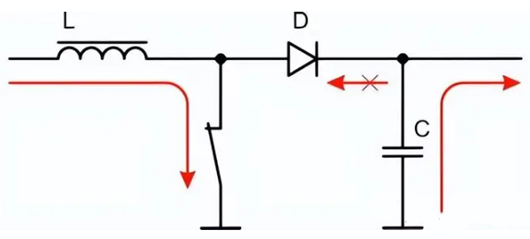

电感充电阶段 ：当开关器件（例如 MOSFET 晶体管）闭合时，输入电源（Vin）对电感（L）进行充电，电感中的电流逐渐增大，磁场能量也相应积累。此时，二极管（D）由于正向压降较小，处于截止状态，电流主要流经电感和开关器件，能量被存储在电感的磁场中。

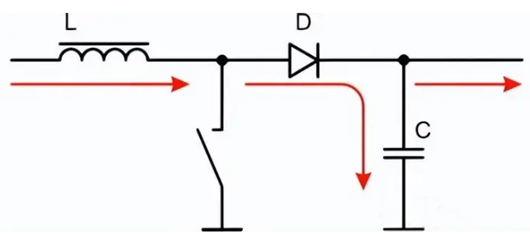

能量转移阶段 ：当开关器件断开时，电感中的磁场能量开始释放，电流方向发生改变，通过二极管（D）流向负载电阻（Load）和平滑电容（C）。由于电感释放能量时产生的电动势作用，输出电压（Vout）会高于输入电压（Vin），同时，平滑电容（C）在这一阶段也进行充电，储存部分能量，为后续的负载供电提供支持，确保输出电压的稳定性和连续性。
持续供电阶段 ：在开关器件断开的状态下，负载电阻持续从平滑电容（C）获取电能，平滑电容逐渐放电，维持输出电压的稳定性。直到下一个周期，开关器件再次闭合，电感重新开始充电，进入下一个工作循环。
通过上述三个阶段的不断循环，DC-DC 升压电路能够在输入电压较低的情况下，稳定地输出较高的电压，以满足各种电子设备和组件的供电需求。
三、构建 DC-DC 升压电路的组件选择
为了构建一个性能可靠、运行稳定的 DC-DC 升压电路，需要合理选择各个组件的参数和类型。以下是一个典型的组件选择示例：
直流电源（Vin） ：可以选择一个稳定的 5V 直流电源，如常见的 USB 电源适配器或电池组，为电路提供输入能量。
电感（L） ：选用一个 180uH 的电感，其电感量能够满足在特定工作频率下对能量存储和传输的基本要求，同时兼顾电路的体积和成本限制。电感的品质因数（Q 值）应尽可能高，以减少能量损耗，提高电路效率。
二极管（D） ：采用 1N3491 二极管，该二极管具有合适的正向导通电压和快速的反向恢复时间，能够适应电路中高频开关的工作模式，确保能量传输的高效性和单向性。在高功率应用中，可能需要选择更大电流容量和更低导通电阻的二极管，如肖特基二极管等。
平滑电容（C） ：选择一个 33uF 的电容，其容量能够在开关周期内有效地吸收电感释放的能量，降低输出电压的纹波幅度，提供较为平稳的直流输出。实际应用中，可根据负载对电压纹波的要求和电路的工作频率，适当调整电容的容量和耐压值。
负载电阻（Load） ：选取一个 150Ω 的电阻作为负载，模拟实际使用场景中电路所驱动的负载大小。不同的应用场景需要根据实际负载需求，合理选择合适的电阻值，以确保电路输出电压稳定且不超过负载的额定工作电压。
开关器件（SW） ：可以采用 MOSFET 或 JFET 开关晶体管，其应具备足够的电压和电流承受能力，以适应电路在工作过程中可能出现的最大电压和最大电流。同时，晶体管的开关速度要快，开通和关断时间应尽可能短，以减少开关损耗，提高电路效率。在本示例中，MOSFET 开关晶体管的耐压值应高于输出电压（Vout）的最大值，额定电流应大于电路在最大负载时的工作电流。
PWM 源 ：使用 Arduino Uno 或 555 定时器等常用 PWM 信号发生器，生成频率为 50KHz、电压为 5V、占空比为 75% 的 PWM 控制信号。该 PWM 信号的频率决定了开关器件的开关速度，占空比则直接影响输出电压的大小。在实际应用中，可根据电路的性能要求和负载特性，通过调节 PWM 信号的占空比来精确控制输出电压的高低。
四、DC-DC 升压电路工作原理图示意
为了更直观地理解 DC-DC 升压电路的工作原理，以下是对该电路工作原理图的详细描述：
输入端（Vin） ：连接直流电源，为电路提供输入能量，输入电压通常较低，如常见的 5V 输入。
电感（L） ：一端连接输入端（Vin），另一端连接开关器件（SW）和二极管（D）的阴极，形成电感充电和放电的通路。在开关器件闭合时，电感从输入电源吸收能量并存储在磁场中；在开关器件断开时，电感存储的能量通过二极管释放给负载和电容。
二极管（D） ：阳极连接电感（L）的一端，阴极连接输出端（Vout）和负载电阻（Load）的一端，以及平滑电容（C）的正极。二极管的单向导电性确保电流只能从电感流向输出端，防止电容上的电荷倒灌回输入端，同时在开关器件断开时为电感释放能量提供通路。
开关器件（SW） ：例如 MOSFET 晶体管，其漏极连接电感（L）的一端，源极连接地（GND），栅极接收 PWM 控制信号。当 PWM 信号为高电平时，开关器件导通，电感开始充电；当 PWM 信号为低电平时，开关器件截止，电感释放能量。
平滑电容（C） ：正极连接二极管（D）的阴极，负极连接地（GND），与负载电阻（Load）并联。电容的作用是对输出电压进行滤波和平滑处理，减小因电感释放能量产生的高频电压纹波，使输出电压更加平稳，满足负载对稳定电压的需求。
负载电阻（Load） ：一端连接二极管（D）的阴极，另一端连接地（GND），代表电路所驱动的负载，消耗电能并完成相应的电能转换或信号处理等功能，其阻值大小决定了负载电流的大小和输出电压的稳定性。
通过这个完整的工作原理图，可以清晰地看到 DC-DC 升压电路中各元件之间的连接关系和能量传输路径，有助于深入理解电路的工作原理和各元件在电路中的作用。
