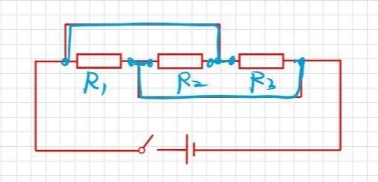

画出如下电路图的等效电路图
先理解什么是串联、什么是并联，并联：两个电阻各自的两端直接用导线相连，如下图；
一、基础概念梳理
并联 ：当两个电阻各自的两端分别直接通过导线相连时，如图，电阻 R1 和 R2 的两端均直接相连，此时二者构成并联关系。然而，若电阻 R1、R2 各自仅一端直接相连，另一端未直接连接，而是经过电阻 R3 相连，那么 R1 和 R2 并非并联关系。
串联 ：若两个电阻各自的一端依次直接用导线相连，且连接线路中间没有分叉，并且各自另一端也没有用导线直接相连，则二者为串联关系。
例如，电阻 R1 和 R3 各自的一端首尾相连，无分叉，另一端也未直接相连，故二者构成串联关系。但若电阻 R2、R3 各自的一端首尾相连，但连接处存在分叉，且各自另一端未直接相连，那么 R2 和 R3 既非串联也非并联关系。
例如，电阻 R1 和 R3 各自的一端首尾相连，无分叉，另一端也未直接相连，故二者构成串联关系。但若电阻 R2、R3 各自的一端首尾相连，但连接处存在分叉，且各自另一端未直接相连，那么 R2 和 R3 既非串联也非并联关系。
二、绘制等效电路图步骤

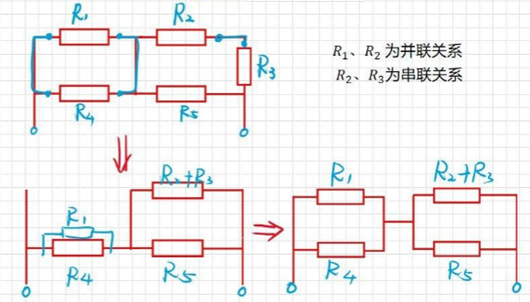

识别连接关系 ：在绘制等效电路图前，需先准确识别电路中各电阻的连接方式，即先确定哪些电阻是并联的，哪些是串联的。例如，在某一电路图中，观察发现电阻 R1 和 R2 的两端均直接通过导线相连，同时电阻 R2 和 R3 的两端也直接相连，那么可判断 R1 和 R2 为并联关系，R2 和 R3 同样为并联关系。
化简处理 ：绘制等效电路图时，对于相互并联的两个电阻，可将其中一个电阻视为另一个电阻的 “外挂”，并联于其旁边，仅保留一个电阻符号表示，并标注相应的并联连接；对于相互串联的两个电阻，则直接将其视为一个整体电阻来绘制。
