一、反激电源概述
反激电源是一种高效能的电源转换装置，其核心工作原理是借助开关管的通断控制，将输入的能量先存储于磁性元件之中，再借助变压器实现能量向负载的传递，具有体积小、效率高等诸多优势，在众多电子设备中得到了广泛应用。
二、反激式开关电源的构成
（一）输入滤波电路
输入滤波电路的主要功能是接收交流电压（AC），利用电感和电容的协同作用对电压进行滤波处理。这一过程能够有效去除电压中的杂波和噪声干扰，最终输出较为平稳的直流电压（DC），为后续电路提供稳定的输入基础。
（二）整流电路
整流电路的作用是将输入滤波后的直流电压（DC）引入整流桥，通过整流桥的单向导电特性，将电压转化为单一方向的直流电压（DC）。这一步骤为后续的电压转换和处理做好了准备。
（三）开关管
开关管堪称反激式开关电源的 “心脏” 元件，常见的选择包括 MOSFET 或 IGBT。它的关键任务是将经过整流处理的直流电压转换为高频脉冲信号。开关管的通断状态受到控制电路的精准调节，进而实现对输出电压大小的控制。
（四）变压器
变压器作为反激式开关电源中的能量转换核心元件，依据电磁感应原理运作。它能够将开关管输出的高频脉冲信号进行变压变换，将其转换为符合要求的输出交流电压（AC）。
（五）输出整流滤波电路
输出整流滤波电路负责对变压器输出的交流电压（AC）进行再次处理，通过整流二极管和滤波电容的整流、滤波作用，最终得到平滑的直流输出电压（DC），以满足负载对稳定直流电源的需求。
（六）反馈控制电路
反馈控制电路通过采样输出电压，并将其与参考电压进行精确比较，生成相应的控制信号。该信号经反馈电路调节开关管的通断时间，即占空比，从而确保输出电压的稳定性。
三、反激式开关电源的工作原理
（一）开关管导通阶段
当控制电路促使开关管导通时，输入电压 Vin 经开关管施加于变压器的初级线圈，初级线圈随即产生磁场。随着变压器初级线圈电流的逐渐增加，磁场也不断增强，能量得以在变压器中积累。
（二）开关管截止阶段
当控制电路使开关管截止时，变压器初级线圈的电流被瞬间切断，磁场迅速衰减。依据楞次定律，变压器次级线圈会产生一个与原磁场方向相反的感应电动势，即反激电压。这一电压经输出整流滤波电路处理后，为负载提供所需的直流输出电压 Vout，实现能量向负载的高效传递。

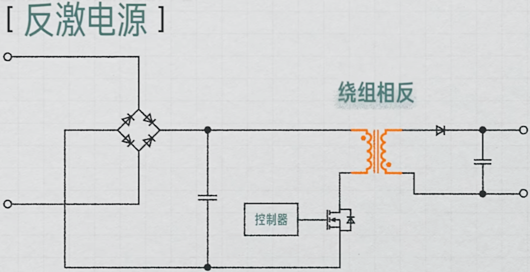

四、反激电源电路原理图及基本拓扑
（一）基本原理
反激电源的工作流程起始于交流输入，经过整流滤波环节转化为直流。随后，PWM 波 Q 负责控制开关管进行斩波操作，为变压器初级线圈输送能量。变压器次级线圈感应出电压，并经过整流滤波，最终得到直流输出。
（二）工作细节

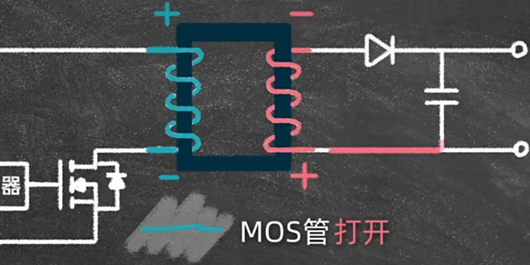

在开关管闭合期间，由于变压器原边线圈与副边线圈绕向相反，加之二极管的单向导电性，能量无法传递至负载，此时变压器原边线圈相当于电感，能量存储于其中。
当开关管断开时，初级线圈电流骤减，于次级线圈感应出电压，变压器将先前存储的能量传递至后级电路。具体而言，开关管打开时，初级线圈执行电感能储任务；开关管闭合时，初级线圈经变压器释放能量。
核心计算公式为：Vin = Vout / Nx(D/(1-D))。
（三）主要器件及其工作状态
反激电源的主要器件涵盖 Q（PMOS）、T（高频变压器）、D（整流二极管）、C（输出滤波电容）和 R（负载）。
当 PMOS 管导通时，高频变压器原边（Np）呈现上端正电压、下端负电压状态，副边（Ns）则相反。此时，整流二极管处于截止状态，负载所需能量由输出滤波电容 C 提供。
反之，当 PMOS 管截止时，原边（Np）和副边（Ns）的电压极性反转。整流二极管正向导通，为电容 C 充电，弥补了 PMOS 管导通时的能量损耗。
