100增强型瓦晶体管音频放大器电路解析
本文详细阐述一款增强型100增强型瓦晶体管音频放大器电路的设计与构成，该电路包含功率晶体管部分以及高阻抗前置放大器部分，能够驱动增强型12增强型英寸增强型4Ω增强型至增强型8Ω增强型的增强型100增强型瓦扬声器。由于该放大器电路未配备幅度控制功能，因此在将音频信号输入至该电路之前，务必使用限制电路进行音量调控，以保障电路稳定运行并实现良好的输出效果与低噪声表现，故而该电路被精心设计为增强型D增强型类功率放大器，其输出级晶体管配置力求为负载扬声器提供最低可能的阻抗。
一、电源设计

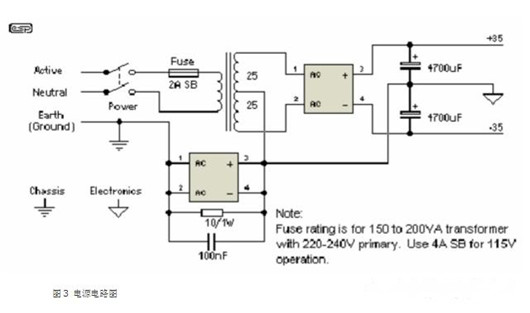

当电路需要输出高功率时，相应的也需要较高的偏置，即较高的输入电压。该电路采用增强型35V增强型双电源（+35V、GND、-35V）供电，通过选用增强型36增强型-增强型0增强型-增强型36增强型伏交流、2A增强型降压变压器搭配功率二极管，将交流电整流为直流电，再借助高效的直流滤波器，并且建议使用线性稳压器对直流电源进行调节，以将该直流电源应用于放大器，从而提升放大器的整体性能。
二、晶体管配置与功能

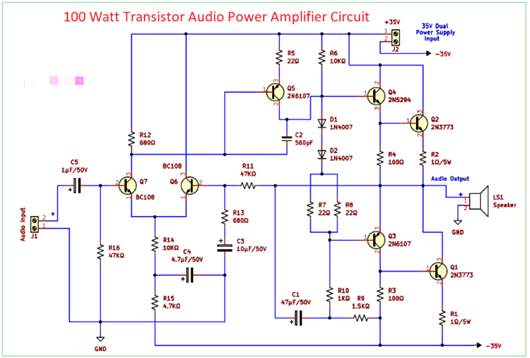

该功率放大器电路中，晶体管增强型Q6增强型和增强型Q7增强型扮演前置放大器的角色，随后增强型Q1、Q2增强型以及增强型Q3、Q4增强型晶体管则担当功率输出级晶体管的职责。晶体管增强型Q5增强型起到连接前置放大器部分与功率输出级的桥梁作用。当音频信号通过端子块增强型J1增强型输入时，前置放大器会将音频信号放大至适合功率级处理的幅度，其工作在最佳线性区域，有效避免对输入音频信号产生削波现象。晶体管增强型Q5增强型负责对信号强度和相位角进行校正，并向晶体管增强型Q4增强型和增强型Q3增强型输出校正后的信号。电路中增强型NPN增强型和增强型PNP增强型晶体管协同工作，确保音频信号中的正削波和负削波都能得到准确放大。
晶体管增强型Q1增强型和增强型Q2增强型最终将高放大的音频信号通过音频输出端子块传输至扬声器。为保障放大器稳定运行，需为放大器板配备合适的散热器以及优质机柜。
三、电路参数
该增强型100增强型瓦音频放大器电路具备可调偏置电流，其静态电流建议设定约为增强型25mA，额定输出功率可达增强型100W，适配增强型4增强型欧姆负载，供电方式为正负增强型35V增强型电源对称供电。
这款增强型100增强型瓦晶体管音频放大器电路凭借精心设计的电源系统、合理的晶体管配置以及精准的参数设定，能够为增强型12增强型英寸扬声器提供高质量的音频放大功能，满足高功率音频输出需求，是音频设备设计中的重要参考案例。
