一、单相 220V 电机接线方法
单相 220V 电机主要适用于家庭常规插座电源，其接线方法如下：
（一）识别电容端与公共端
单相电机通常配备三根线：公共端（通常为黑色）、电容端（常见的颜色为红色和黄色）。在接线前，需利用万用表测量电阻来确定电容端。电阻值最大的两根线即为电容端。
（二）接线步骤
将公共端连接到零线上。
把启动电容连接到电容端。
将火线连接到电容端的任意一端：
若火线连接到红色线，电机将正向旋转。
若火线连接到黄色线，电机则会反转。
（三）示例与验证
若电机的正反转方向不符合需求，只需交换电容端的两根线即可轻松改变旋转方向。
若电机无法启动，应立即检查电容是否损坏或绕组是否烧毁。可通过测量电阻值来判断，正常情况下电阻值应符合主副绕组之和。
二、三相 220V 电机接线方法
三相 220V 电机适用于三相电源，其接线方法如下：
（一）三角形接法（△接法）
适用场景 ：适用于三相 220V 电源环境（非家庭单相电）。
接线方式 ：通过短路片实现 W2-U1、U2-V1、V2-W1 的连接，并将三相电源接入这三组端口。
（二）注意事项
若错误地使用星型接法（Y 型），会导致电压降至 127V，从而引发电机无法启动或烧毁的风险。
若需在家庭单相 220V 电源下驱动三相电机，必须借助额外设备（如单相变频器或电容）进行供电方式转换。然而，这种方式可能会降低电机的效率和功率。

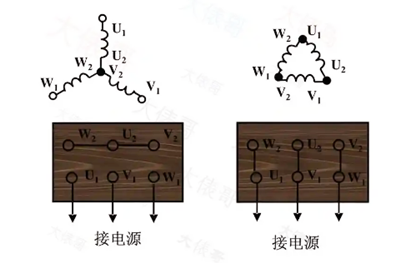

三、220V 电机接线图解析
220V 电机通常指的是线电压为 220V 的三相交流异步电动机。电机的接线包括电机电源线和内部接线，内部接线一般采用三角形（△）接法或星型（Y）接法。在进行接线操作时，必须参考电机铭牌上的接线图，因为不同电机的内部绕组接线方式存在差异，而△接法或 Y 接法的选择主要依据电动机的电源电压。
（一）星型接法（Y 型接法）
适用场景 ：一般用于 3KW 以下的小功率三相异步电动机。
接法原理 ：三相电动机内部有三个绕组，星型接法是将三个绕组的一端连接在一起，形成一个中性点。由于三相电动机的三个绕组电阻相等，且 380V 三相电源的线电压平衡，中性点的电压为 0。此时，每个绕组上实际加载的电压为 220V。
应用实例 ：基于这一原理，在某些特殊情况下，如 220V 灯泡缺少零线时，也可采用星型接法，利用 380V 电源为灯泡供电。此时，灯泡能够正常工作，因为每个绕组上的电压仍为 220V，符合灯泡的额定电压要求。

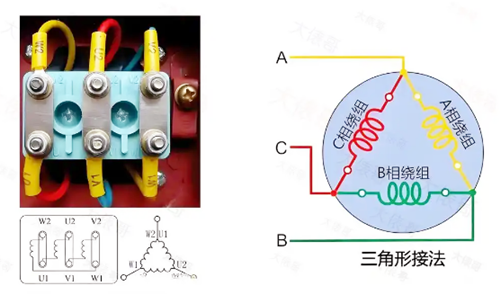

（二）三角形接法（△接法）
适用场景 ：通常用于 4KW 以上的三相异步电动机。
接法原理 ：与星型接法不同，三角形接法是将三个绕组的首尾依次相连，形成一个闭合的三角形。在这种接法下，每个绕组的两端都是火线，因此每个绕组上的电压为 380V。
特点 ：由于每个绕组承受的电压较高，三角形接法适合大功率电机，能够提供更大的启动转矩和运行功率，满足重载启动和高功率输出的需求。
