运算放大器电压跟随器电路图,原理介绍
电压跟随器简介
电压跟随器简介
电压跟随器是一种特殊的运算放大器电路。其主要作用并非对输入信号进行放大或反相处理，而是在前后两级电路之间起到隔离的作用。该电路具备高输入阻抗和低输出阻抗的特点，能够有效避免电路内部出现负载效应。当输出端直接与输入端之一相连时，整个缓冲器的增益恒为 +1，即输出电压 Vout 严格等于输入电压 Vin，二者的电压幅值完全相同。
电压跟随器的定义
电压跟随器又被称为单位增益放大器、缓冲放大器或隔离放大器，是一种电压增益固定为 1 的运算放大器电路形式。这意味着在信号传输过程中，运算放大器不会对信号进行任何形式的放大处理。

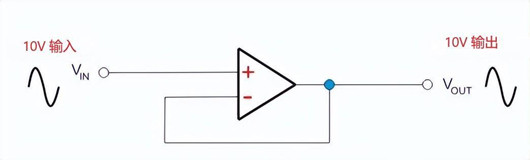

其得名 “电压跟随器”，源于其输出电压能够精准地跟随输入电压的变化。无论输入电压是何种数值，输出电压都能保持与之相同的幅值。例如，当输入电压为 10V 时，输出电压同样为 10V。在电路系统中，电压跟随器主要承担缓冲器的角色，既不会对信号产生放大作用，也不会导致信号衰减。
电压跟随器的原理
基于欧姆定律的相关原理，
当电阻值增大时，从电源汲取的电流会相应减少。若电流流入的是一个高阻抗负载，那么功率传输将不会受到影响。
当电阻值增大时，从电源汲取的电流会相应减少。若电流流入的是一个高阻抗负载，那么功率传输将不会受到影响。
为了更好地理解电压跟随器的工作原理，可以参考以下两个示例场景。

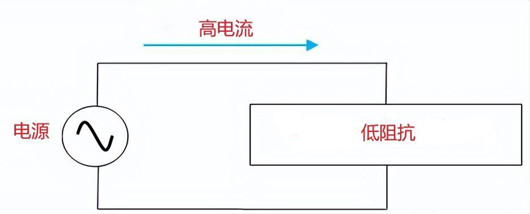

低阻抗负载电路场景
首先，考虑一个由低阻抗负载构成的电路，该电路由电源进行供电。根据欧姆定律，由于负载阻抗较低，负载将会消耗大量的电流。这将导致电源需要输出较大的功率，进而引发电源内部出现较高的干扰。

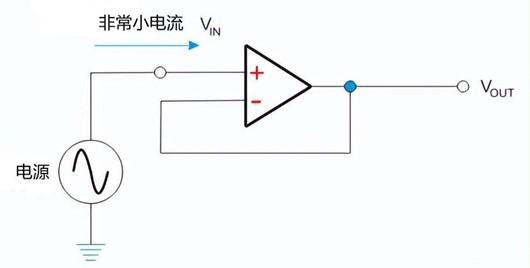

电压跟随器介入场景
接下来，将相同的功率源连接至电压跟随器电路。由于电压跟随器具有极高的输入阻抗特性，因此整个电路仅消耗非常少量的电流。由于电路中不存在反馈电阻，所以电路的输出电压将与输入电压保持一致。
