一、半波整流电路
（一）基本构成与输出特性

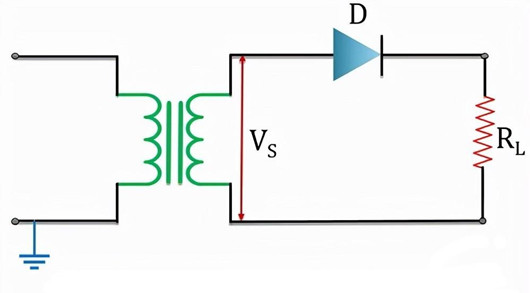

半波整流电路以其简洁的结构著称，仅需一个二极管即可实现基本的整流功能。在工作过程中，输出信号的频率与输入信号频率完全一致。然而，这种简单性也带来了局限性，半波整流电路所提供的直流输出呈现出不连续且脉动的特性，且在能量转换过程中存在较大的能量浪费现象。从信号传输的方向性来看，半波整流电路为单向导通模式。
（二）工作原理详解
半波整流电路的工作机制基于二极管的单向导电特性，仅利用交流电的一个半周期（可选择正半周或负半周）进行整流操作。以利用正半周为例，当交流电处于正半周期时，二极管承受正向电压而导通，电流得以顺利通过负载，从而在负载上形成直流电压。相对地，在交流电的负半周期，二极管因承受反向电压而截止，电流无法通过负载，导致该期间无直流输出产生。
（三）效率与输出局限性
由于半波整流电路仅利用了交流电的一个半周期，这就直接导致了其整流效率相对较低。所输出的直流电压与电流在幅值上均低于全波整流电路，且输出直流电中的脉动成分较大，平滑度欠佳，这在一定程度上限制了其在对电源稳定性要求较高的电路中的应用。
（四）波形特性分析

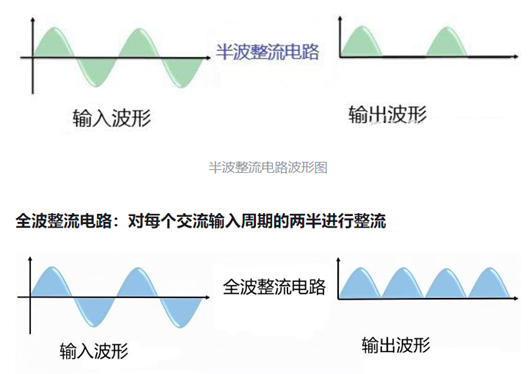

半波整流电路的输出波形表现为单向脉动波形，其脉动频率与输入交流电频率相同，通常为 50Hz 或 60Hz。这种较低频率的脉动特性意味着需要更为复杂的滤波电路才能将输出波形平滑为较为理想的直流波形。
二、全波整流电路
（一）基本构成与输出特性
全波整流电路相对复杂，通常需要使用 2 个甚至 4 个二极管来实现完整的整流功能。与半波整流电路不同，全波整流电路输出信号的频率是输入信号频率的两倍。在输出特性方面，全波整流电路能够提供连续且脉动相对较小的直流输出，并且支持双向导电模式。
（二）工作原理详解

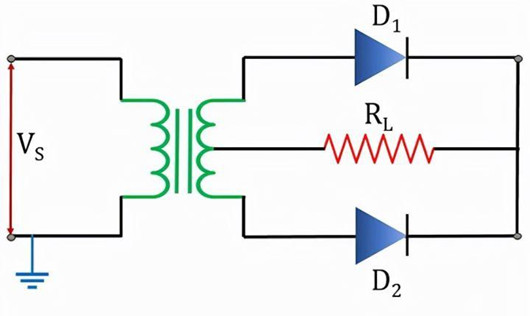

全波整流电路巧妙地利用了交流电的整个周期进行整流处理。一种常见的实现方式是采用四个二极管构成桥式电路，另一种则借助带有中心抽头的变压器来实现。无论交流电处于正半周期还是负半周期，通过二极管的合理导通与截止切换，均能确保有电流通过负载，最终形成连续的直流输出。
（三）效率与输出优势
全波整流电路因其充分利用了交流电的整个周期，在整流效率方面显著优于半波整流电路。输出的直流电压与电流幅值较大，且脉动成分相对较小，这使得全波整流电路的输出更易于通过滤波处理进一步提升平滑度，以满足各类电子设备对稳定直流电源的需求。
（四）波形特性分析
全波整流电路输出波形虽然同样存在脉动现象，但其脉动频率达到了输入交流电频率的两倍，例如当输入交流电频率为 50Hz 时，输出波形的脉动频率可高达 100Hz。较高的脉动频率有助于简化滤波电路的设计，使得输出波形能够更接近理想的直流波形。
三、半波整流与全波整流的详细对比
（一）效率差异
半波整流电路由于仅利用交流电的一个半周期进行能量转换，存在明显的效率短板；而全波整流电路凭借对交流电整个周期的充分利用，展现出更高的能量转换效率，这在长时间运行的电子设备中，能耗差异将被显著放大。
（二）直流磁芯饱和特性
半波整流过程中，由于电流的单向性，易导致磁芯出现直流饱和现象，这不仅会降低变压器的性能，还可能引发额外的能耗与热量损耗。相比之下，全波整流电路中，变压器次级绕组中的电流方向在正负半周期交替变化，有效避免了磁芯的直流饱和问题，保障了变压器的稳定运行与高效能量传递。
（三）元件数量与成本
半波整流电路因结构简单，仅需一个二极管即可实现基本功能，在成本上具有一定优势，适用于对成本敏感且对电源质量要求不高的简单电路。全波整流电路则需要双倍数量的二极管，这在一定程度上增加了元件成本与电路复杂度，但在对电源稳定性与效率要求较高的应用场景中，这种投入是必要的。
（四）纹波系数对比
纹波系数是衡量整流电路输出直流平滑程度的重要指标。半波整流电路的纹波系数相对较高，约为 1.21，表明其输出直流中含有较大的脉动成分，需要更为复杂的滤波措施才能满足大多数电子设备的供电需求。而全波整流电路的纹波系数则显著降低，约为 0.482，在相同的滤波条件下，能够提供更为平滑的直流输出，有助于提升电子设备的整体性能与稳定性。
（五）变压器设计要求
半波整流电路在变压器设计上相对简单，不需要变压器次级绕组提供中心抽头。然而，全波整流电路通常需要借助变压器次级绕组的中心抽头来实现对称的电压输出，以便更好地利用交流电的正负半周期进行整流。这一设计要求虽然增加了变压器的复杂性，但也为全波整流电路的高效整流性能提供了硬件保障。
（六）基本纹波频率差异
半波整流电路的基本纹波频率与输入交流电频率相同，例如当输入频率为 50Hz 时，其纹波频率也为 50Hz。而全波整流电路的纹波频率则是输入频率的两倍，即 100Hz。较高的纹波频率意味着在相同的滤波条件下，全波整流电路能够更有效地降低输出电压中的脉动幅度，提升输出直流电压的稳定性与平滑度。
（七）峰值反向电压差异
在半波整流电路中，二极管所承受的峰值反向电压相当于外加输入电压的最大值。而在全波整流电路中，由于其特殊的电路结构与工作原理，二极管需要承受的峰值反向电压则是外加输入电压最大值的两倍。这就要求在全波整流电路中选用耐压等级更高的二极管，以确保电路的可靠运行。
