一、DC-DC 转换器工作原理
DC-DC 转换器是一种基于开关电源技术的电路，其主要功能是实现直流电压的升降转换。该转换器巧妙地利用了电容和电感的储能特性，在高频开关器件（例如 MOSFET）的配合下完成电能的转换与传输过程。
当开关导通时，输入电压会对电容或电感进行充电，从而将电能储存起来，这一过程被称为储能阶段。随后，在开关断开时，之前储存于电容或电感中的能量便会释放给负载，为负载提供所需的电压和电流，此为能量释放阶段。而通过精确地调整开关的导通和断开时间比例，也就是占空比，可以有效地控制输出电压的高低。具体而言，占空比越大，输出电压越高；反之，占空比越小，输出电压则越低。
二、DC-DC 转换器应用实例
（一）DC5V 转 DC5V（隔离）
B0505LD 是一款内部高度集成的隔离电源模块，其输入电压范围较窄，限定在 DC4.5V-DC5.5V 之间，能够稳定地输出 DC5V 电压，并且实现了输入与输出之间的隔离，这在许多需要电气隔离的应用场景中具有重要意义。

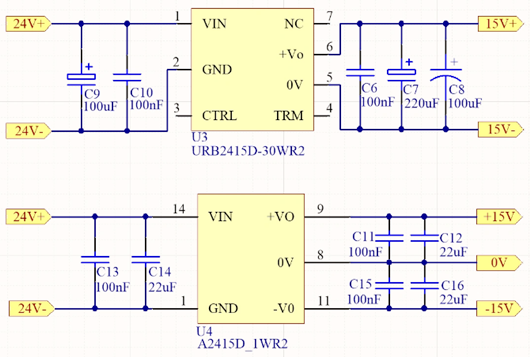

（二）DC24V 转 DC15V
URB2415D 和 A2415D 均为高度集成的电源模块，适用于 DC 电源转换场景。在这些电源模块中，输入与输出两端的电容发挥着至关重要的作用，一方面用于储能，以保证电能的稳定供应；另一方面用于滤波，以提高输出电压的纯净度和稳定性，从而为负载提供高质量的直流电源。

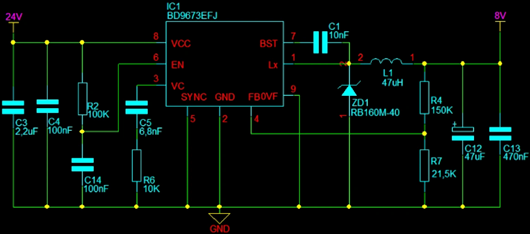

（三）DC24V 转 DC8V
BD9673EFJ 是一种 DC-DC 电源转换芯片或 IC 稳压器，具有较宽的输入电压 VCC 范围，从 DC7V 至 DC42V 均能正常工作，其输出电压 VOUT 的范围则为 DC1V 至 0.7×VCC。输出电压的计算公式为 VOUT=(R4+R7)÷R7×1.0V。
该芯片的引脚功能如下：
Lx ：外接电感输入引脚，用于连接外部电感元件，构成 LC 滤波电路，对输出电压进行平滑处理，降低纹波系数，提高输出电压的稳定性。
GND ：接地引脚，为芯片提供参考地，确保芯片内部电路的正常工作和电平的准确性。
VC ：误差放大器输出引脚，主要用于反馈控制环路中，输出误差放大信号，以便精确调节输出电压，使其保持在设定值附近。
FB ：输出反馈引脚，用于采样输出电压，并将其反馈至芯片内部的控制电路，与内部基准电压进行比较，从而实现对输出电压的闭环控制。
SYNC ：信号同步引脚，可与外部时钟信号同步，确保多个 DC-DC 转换器在同一频率下工作，避免相互干扰，提高系统的电磁兼容性。
EN ：备用通 / 断引脚，通过控制该引脚的电平状态，可以实现芯片的开启或关闭，为系统提供灵活的电源管理方案。
BST ：高压侧 FET 驱动器的电源引脚，为内部高压侧功率 MOSFET 的驱动电路提供电源，确保其能够正常工作，实现高效的电能转换。
VCC ：电源输入引脚，用于接入输入电压，为芯片内部电路和驱动电路提供工作电源，是整个 DC-DC 转换器正常运行的基础。
