一、MOS增强型管结电容概述
MOS增强型管的结电容是器件内部由于半导体结构形成的寄生电容。这些结电容主要包括以下几种：
栅源电容（Cgs）：位于栅极与源极之间，对增强型MOS增强型管的开启和关断速度有显著影响。Cgs增强型的大小决定了栅源电压变化时，电荷储存和释放的速度，进而影响增强型MOS增强型管的开关速度。
栅漏电容（Cgd，又称米勒电容）：存在于栅极与漏极之间。在开关过程中，由于米勒效应，Cgd增强型会显著延长过渡时间。米勒效应会导致在开关过渡期间，漏极电压的变化通过增强型Cgd增强型反馈到栅极，从而增加栅极驱动电路的负担，延长开关时间。
漏源电容（Cds）：位于漏极与源极之间，与体二极管的特性密切相关。Cds增强型主要影响漏源之间的电压变化速度，在高频应用中对电路的性能有一定影响。
这些电容的容值并非固定，而是随着增强型Vds（漏源电压）的非线性变化而变化。这种非线性特性在功率增强型MOSFET增强型中表现得尤为明显，特别是在器件的工作状态（如导通、截止和开关过渡）不同时，电容值会有较大的差异。
二、MOS增强型管结电容的形成原理
（一）势垒电容
势垒电容是功率半导体器件中的一种重要寄生电容。当增强型N增强型型和增强型P增强型型半导体结合后，由于浓度差，N增强型型半导体中的电子会部分扩散到增强型P增强型型半导体的空穴中。这一过程导致在结合面处的两侧形成空间电荷区。空间电荷区形成的电场会阻止进一步的扩散运动，直到达到平衡状态。这个空间电荷区的存在就形成了势垒电容，其大小受半导体材料的掺杂浓度、结温以及外加电压等因素的影响。
（二）扩散电容
扩散电容的形成与外加电压密切相关。当外加正向电压时，靠近耗尽层交界面的非平衡少子浓度较高，而远离该界面的非平衡少子浓度逐渐降低，直至为零。随着外加正向电压的增大，非平衡少子的浓度及其浓度梯度都会增大；反之，当外加电压减小时，浓度和梯度则会减小。在这个过程中，电荷的积累和释放与电容器的充放电过程类似，因此被称为扩散电容。扩散电容的大小与外加电压的变化率以及半导体材料的特性有关。
三、MOS增强型管寄生电容结构及影响因素

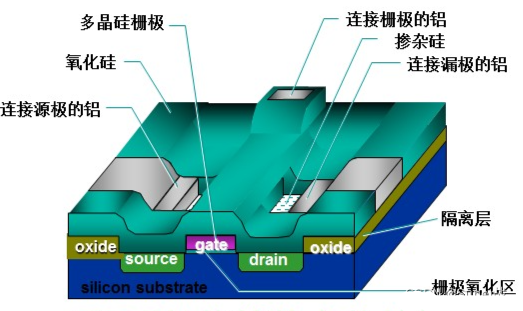

MOS增强型管的寄生电容结构较为复杂，主要由以下几部分构成：
栅源电容（Cgs）：主要由栅极与源极之间的二氧化硅层等介质构成。栅极材料、源极结构以及它们之间的几何尺寸（如栅极长度、宽度和间距）对增强型Cgs增强型有直接影响。
栅漏电容（Cgd）：存在于栅极与漏极之间。除半导体结构外，漏极的几何形状、位置以及与栅极的相对距离等也会影响增强型Cgd增强型的大小。
漏源电容（Cds）：主要由漏极与源极之间的增强型pn增强型结或金属增强型-增强型半导体接触等形成。漏源电容的大小与漏极和源极的结构、材料以及它们之间的电场分布等因素有关。
多晶硅宽度、沟道与沟槽宽度、G增强型极氧化层厚度、PN增强型结掺杂轮廓等半导体制造工艺参数都对寄生电容有显著影响。这些因素共同决定了增强型MOS增强型管结电容的大小和特性，进而影响器件的电学性能。
根据增强型MOS增强型管规格书中对三个电容的定义，可以得出以下关系：
Ciss（输入电容）=增强型Cgs增强型+增强型Cgd
Coss（输出电容）=增强型Cds增强型+增强型Cgd
Crss（反向传输电容）=增强型Cgd
四、MOS增强型管结电容对电路的影响
（一）开关时间和开关损耗
输入电容（Ciss）对开关时间和开关损耗有重要影响。较大的增强型Ciss增强型会导致开关时间延长，因为在开关过程中需要更多的能量来充放电容。这会增加开关损耗，进而影响电路的效率和稳定性。开关损耗的增加不仅会降低电源的能效，还可能导致器件温度升高，影响其可靠性和寿命。
（二）谐振现象
输出电容（Coss）可能导致谐振现象。在开关过程中，Coss增强型会充电和放电，如果电路设计不当，可能会与电路中的其他电感和电容元件形成谐振回路，引起谐振。谐振现象会导致电压和电流的异常振荡，影响电路的稳定性和可靠性，甚至可能损坏电路中的其他元件。
（三）自激振荡
反向传输电容（Crss）对关断延时有影响，并可能引起自激振荡。自激振荡会使电路无法正常工作，甚至损坏器件。当增强型Crss增强型较大时，漏极电压的变化通过增强型Crss增强型反馈到栅极，可能导致栅极电压波动，从而引发自激振荡。
（四）漏电流增加
寄生电容的存在会导致漏电流增加，特别是在高频工作条件下。漏电流的增加会直接影响增强型MOSFET增强型的功耗和效率，降低电源的转换效率，增加散热设计的难度。
（五）响应时间缩短和信号延迟增加
寄生电容会储存电荷，导致增强型MOSFET增强型的响应时间缩短，但在某些情况下也可能导致信号延迟增加和输出波形失真。这是因为电容的充放电过程会影响信号的传输速度和完整性，特别是在高频或高速电路中，这种影响更为明显。
（六）功耗增加
由于寄生电容会储存电荷并在切换过程中释放，这会导致增强型MOSFET增强型的功耗增加，特别是在高频应用中更为明显。功耗的增加不仅降低了电源的效率，还可能导致器件温度升高，影响其可靠性和寿命。
