    LED驱动电路原理,LED驱动电路图介绍
    一、LED 驱动电路概述
    LED 驱动电路在 LED 照明系统中扮演着至关重要的角色。其核心功能是将输入的交流电(AC)转换为直流电(DC),并通过精心设计的电路确保 LED 在最佳工作状态下运行。在实际应用中,多数 LED 产品以交变电源作为驱动电路的输入,经驱动电路处理后,以稳压或恒流的形式为 LED 提供电能。
    二、LED 驱动电路分类
    依据驱动原理,LED 驱动电路主要分为两大类:
    线性驱动电路:这类电路以其简单的结构和较低的电磁干扰特点,在一些对成本敏感且对输出精度要求不高的应用中较为常见。然而,其效率相对较低,限制了其在高功率 LED 照明中的应用。
    开关型驱动电路:凭借高效率、高功率密度以及出色的稳压性能等优势,广泛应用于各类 LED 照明系统,尤其是对能效和性能要求较高的场景。它通过开关器件的高频切换来实现能量的转换与传输,常见的拓扑结构包括降压型(Buck)、升压型(Boost)以及升降压型(Buck-Boost)等。
    三、LED 驱动电路主要功能
    输入滤波:对输入的交流电进行初步滤波,降低电网电压的波动和干扰,为后续的整流环节提供相对平稳的输入。
    整流:利用整流桥等器件将交流电压转换为直流电压,这是 LED 驱动电路中电能形式转换的关键步骤。
    功率因数校正(PFC):在一些高性能 LED 驱动电路中,PFC 环节必不可少。它能够提高电路对电能的利用率,使输入电流与电压同相位,减少对电网的谐波污染,满足相关能效标准和电磁兼容要求。
    电压或电流调整:根据 LED 的电气特性和工作需求,对整流后的直流电压进行调整,使其满足 LED 的驱动要求。通过恒流控制环节,确保流过 LED 的电流稳定在额定值,避免因电流波动导致的 LED 亮度不稳定、显色性下降甚至损坏等问题。
    四、LED 驱动电路工作原理
    LED 驱动电路的工作流程如下:
    输入的交流电压首先经过整流器整流,转换为直流电压。
    滤波器对整流后的直流电压进行平滑处理,滤除纹波,保证输出电流的稳定性和平滑性。
    驱动器将直流电压转换为适合 LED 的恒流电源,并根据需要控制 LED 的亮度。驱动器采用多种电路和元件,如晶体管、运放、PWM 控制器等,实现电流的精细调节和控制。
    五、LED 驱动电路图解析
    10W 白光 LED PWM 驱动电路图
    运用 IC SG3525A 构建的 10W 白光 LED PWM 驱动电路,具备简易性和易构建性。On Semiconductor 出品的 IC SG3525A 是一款脉宽调制器控制电路,适用于各类开关电源设计,可提升性能并精简外部部件。其工作电压范围在 8.0V 至 35V 之间,振荡输出频率可在 100Hz 至 40KHz 范围调节,契合多数 LED 驱动需求,配备锁存 PWM 功能以杜绝多脉冲现象,提供 SMD 和 THT 封装形式。
    LED驱动电路原理
    在该驱动电路中,10 瓦白光 LED 以 +12V 电压连接至 LED 引脚并导向 LED 阴极。MOSFET IRFR120 作为开关元件,依据 VC 引脚输出经 Q1 晶体管驱动 LED。通过调整 RV1 和 RV2 阻值,能够控制 10W LED 的调光及亮度。

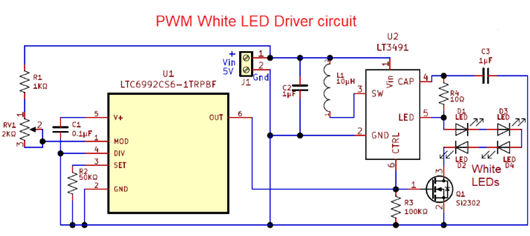

    PWM 白光 LED 驱动电路图
    采用 Analog devices 的 IC LT3491 和 IC LTC6992 搭建的 PWM 白光 LED 驱动器电路。LT3491 是固定频率升压 DC-DC 转换器,专为锂离子电池驱动多达 6 个串联白色 LED 而设计。LTC6992 是一款硅振荡器,具备便捷的模拟压控 PWM 功能。
    LT3491 可借助 3V 电源驱动白光 LED,内置肖特基二极管,拥有单引脚调光与关断功能,其内部开关频率为 2.3MHz,适应 2.5V 至 12V 输入电源范围,仅需 1μF 输出电容,采用 6 引脚 DFN 封装和 8 引脚塑料 SC70 封装。
    LED驱动电路原理
    此电路专注于利用锂离子电池电源驱动四个小型白光 LED,可通过调节 IC LTC6992 的 PWM 或变更 R3 电阻值来降低 LED 亮度。四个白色 LED 连接于 LED 引脚 5 和 Q1 MOSFET 漏极引脚,Si2302 栅极端子关联 LT3491 的 CTRL 引脚及 LTC6992 的 PWM 输出引脚。
    IC LTC6992 的 PWM 从简化的 0V 振荡至 1V 模拟输入,MOD 引脚经 R1 和 RV1 电阻连接至电源,以调控 MOD 引脚模拟电压输入,其输出频率可在 3.81Hz 至 1MHz 之间变动。
