一、MOSFET 负载开关基本工作原理
MOSFET 负载开关电路主要由 MOSFET（金属氧化物半导体场效应晶体管）组成。这种电路可以方便地通过逻辑电平来控制负载的通电与断电状态。负载通常连接在电源与 MOSFET 的漏极之间。在 MOSFET 的栅极施加逻辑高电平时，N 沟道 MOSFET（N-MOSFET）导通，电流可以从电源流向负载，使负载得电并正常工作；而在栅极施加逻辑低电平时，N-MOSFET 截止，电路断开，负载失电停止工作。
由于这种开关电路中的 MOSFET 是连接在负载的下方，靠近地电平一侧，因此通常被称为低端负载开关。
由于这种开关电路中的 MOSFET 是连接在负载的下方，靠近地电平一侧，因此通常被称为低端负载开关。
二、高端负载开关电路
在某些特定应用中，例如负载需要接地的电路（如功率放大电路、发射电路或接收电路等），低端负载开关可能不适用。这种情况下，就需要采用高端负载开关电路。高端负载开关电路主要由 P 沟道 MOSFET（P-MOSFET）组成，其位置在负载的上方，靠近电源正极一侧。
以下是两种常见的高端负载开关电路构成方式：

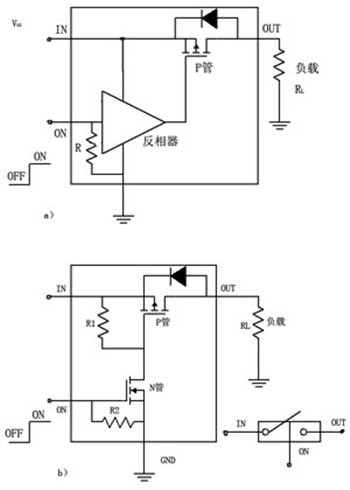

由 P-MOSFET 与反相器组成 ：如图（a）所示，
该电路利用反相器来实现逻辑电平的转换，从而控制 P-MOSFET 的导通与截止，进而实现负载的通断控制。
该电路利用反相器来实现逻辑电平的转换，从而控制 P-MOSFET 的导通与截止，进而实现负载的通断控制。
由 P-MOSFET 与 N-MOSFET 组成 ：如图（b）所示，通过 N-MOSFET 来控制 P-MOSFET 的栅极电压，实现对 P-MOSFET 的导通与截止控制，从而控制负载的通断。
三、负载开关 - PMOS 开关电路
负载开关电路主要用于控制后级负载的电源通断，既可以直接采用集成电路（IC）来实现，也可以使用分立器件进行搭建。分立器件搭建的负载开关电路通常采用 PMOS 管与三极管的组合来实现。

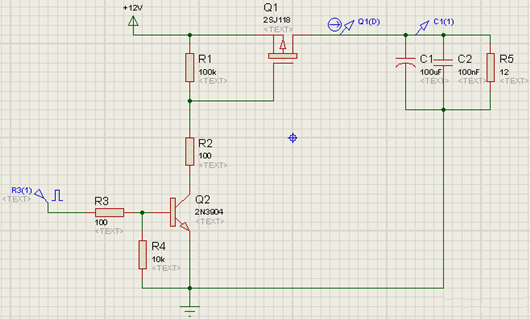

以图中所示的电路为例，
其中 R5 用于模拟后级负载，Q1 作为开关元件。当 R3 端口的激励源为高电平时，三极管 Q2 饱和导通。此时，PMOS 管 Q1 的栅源电压 VGS 低于其阈值电压 VGSth，Q1 导通，R5 负载得以通电工作。反之，当激励源为低电平时，Q2 截止，Q1 的栅源电压升高，Q1 截止，负载 R5 断电停止工作。电路中的 R3 是三极管 Q2 的限流电阻，用于保护 Q2 不被过大的电流损坏；R4 为偏置电阻，用于设置 Q2 的偏置电压；R1 和 R2 是 PMOS 管 Q1 的栅极分压电阻，用于确保在无激励信号时 Q1 处于截止状态；C1 和 C2 为输出滤波电容，用于平滑输出电压，减少瞬间电压波动对负载的影响。
其中 R5 用于模拟后级负载，Q1 作为开关元件。当 R3 端口的激励源为高电平时，三极管 Q2 饱和导通。此时，PMOS 管 Q1 的栅源电压 VGS 低于其阈值电压 VGSth，Q1 导通，R5 负载得以通电工作。反之，当激励源为低电平时，Q2 截止，Q1 的栅源电压升高，Q1 截止，负载 R5 断电停止工作。电路中的 R3 是三极管 Q2 的限流电阻，用于保护 Q2 不被过大的电流损坏；R4 为偏置电阻，用于设置 Q2 的偏置电压；R1 和 R2 是 PMOS 管 Q1 的栅极分压电阻，用于确保在无激励信号时 Q1 处于截止状态；C1 和 C2 为输出滤波电容，用于平滑输出电压，减少瞬间电压波动对负载的影响。
