集成电路（IC），作为一种高度集成的微型电子器件，其制造过程复杂而精密。简单来说，IC 将晶体管、电阻、电容和电感等电子元件以及布线互连，集成在半导体晶片或介质基片上，随后通过封装工艺形成具有特定功能的微型结构。封装不仅是保护内部半导体元件免受外界物理损坏和腐蚀的关键手段，还对确保电路性能、热性能等起着至关重要的作用。

从技术实现角度来看，集成电路封装可分为传统封装和晶圆级封装（WLP）。传统封装是先从晶圆上分离出单个芯片，再对芯片进行封装；而晶圆级封装则是在晶圆上完成部分或全部封装工艺后，再将晶圆切割成单个封装好的芯片。这两种封装方式各有特点，适用于不同的应用场景和技术需求。

封装工艺流程详解

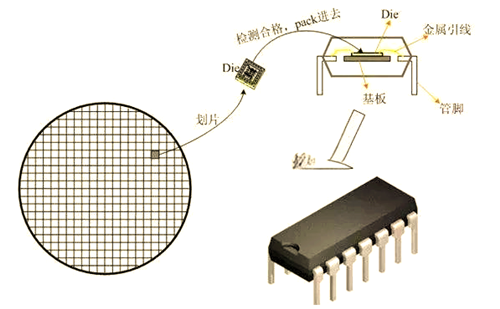

在集成电路的封装流程中，每一个环节都至关重要。以 DIP 双列直插式封装为例，其工艺流程如下：

磨片 ：在硅片表面贴一层保护膜，防止磨片过程中电路受损。通过磨片技术对硅片背面进行减薄，使其符合封装工艺的厚度和重量要求。磨片完成后，将保护膜去除。

划片（Dicing） ：再次贴膜保护后，利用高精度划片设备将硅片切割成单个芯片。切割完成后，对芯片进行严格的检测，只有合格的芯片才能进入下一环节。

装片（Die Attaching） ：将合格的芯片从划片膜上取下，精确地安放在引线架或封装衬底的相应位置上。

键合（Wire Bonding） ：采用金线等导电材料，将芯片上的引线孔与引线架衬垫上的引脚进行连接，确保芯片与外部电路之间的电气连接。

塑封（Molding） ：使用塑封材料对芯片及相关结构进行包裹，保护器件免受外力冲击，同时提升其物理性能。接着对塑封材料进行固化处理，使其达到足够的硬度和强度。

电镀（Plating） ：以 Pb 和 Sn 等金属作为电镀材料，对引线架进行电镀，防止其生锈或受到其他污染，延长器件的使用寿命。

切筋 / 打弯（Trimming/Forming） ：去除引脚根部多余的塑膜和引脚连接边，然后将引脚打弯成所需的形状，便于后续的安装和使用。

测试 ：对芯片的各项指标进行全面检测，根据检测结果确定芯片的等级。

封装类型及应用

集成电路的封装类型丰富多样，常见的有双列直插式封装（DIP）、四边扁平式封装（QFP）、球栅阵列式封装（BGA）等。每种封装类型都有其特定的技术要求和适用场景。例如，DIP 封装具有插拔方便、易于维修等优点，适用于早期的电子设备和一些对体积要求不高的应用场景；QFP 封装在一定程度上减小了芯片的体积，提高了集成度，适用于中高端电子设备；BGA 封装则进一步提高了芯片的引脚数量和集成度，广泛应用于高性能计算机、智能手机等对芯片性能要求极高的领域。
