电动车控制器电路以 PWM 脉宽调制和电子换向技术为基础，其核心在于通过对无刷电机的 MOS 管导通顺序进行精准控制，实现电机的有效驱动。
核心电路模块
电源电路 ：利用稳压芯片将电池提供的高压（例如常见的 36V）转换为两个不同的电压值，其中 15V 用于驱动 MOS 管正常工作，5V 则为数字电路稳定供电，保障各个部件在适宜的电压环境下稳定运行。
保护电路 ：
欠压保护机制 ：借助电阻分压的方式实时监测电池电压，一旦检测到电池电压低于设定的阈值，控制器便会立即禁止电机继续运行，这一措施能够有效防止电池因过度放电而受损，延长电池使用寿命。
过流保护机制 ：当电流流经采样电阻时，其信号会被输入到运算放大器中进行放大处理，当电流超过设定的安全阈值时，运算放大器输出信号会触发单片机中断，单片机随即关断输出，从而避免因电流过大导致电机或控制器出现故障甚至损坏。
调速与信号处理电路 ：
转把信号处理 ：转把内置的霍尔或电位器会输出一个线性变化的电压信号，范围通常在 1~4.2V 之间。单片机通过其内部的 ADC（模数转换器）模块对该电压信号进行检测，根据检测到的电压值大小调节 PWM 信号的占空比。PWM 信号占空比的变化直接影响电机的供电电压，进而实现对电机转速的平滑调节。
刹车信号处理 ：在刹车操作被触发时，会产生一个特定的高电平或低电平信号。控制器接收到该信号后，会立即采取行动，一方面强制切断电机的供电电路，使电机迅速停止运转；另一方面，部分控制器还会激活电刹车功能，进一步增强刹车效果，确保车辆在刹车时能够快速、稳定地停下。

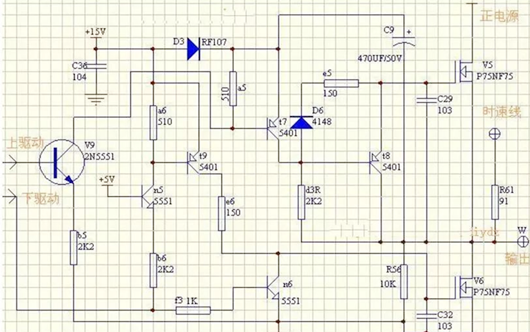

电机驱动电路 ：
三相桥臂结构 ：该电路采用六功率 MOS 管构成换流器，形成三相桥臂结构。在电机运行过程中，这些 MOS 管按照特定的顺序依次导通，例如 AH-BL→AH-CL 等导通顺序，为无刷电机的换相提供精确的电流路径，确保电机能够平稳、高效地运转。
电子换向原理 ：基于霍尔传感器对转子位置的实时检测，单片机根据霍尔传感器反馈的位置信息，生成相应的 PWM 信号来控制 MOS 管桥臂的通断。通过这种方式，将直流电转化为类似三相交流电的输出，为无刷电机的持续转动提供动力支持，实现电机的电子换向，避免了传统有刷电机换向过程中产生的电火花和换向器磨损等问题，提高了电机的可靠性和使用寿命。
电动车控制器电路工作原理
电动车控制器利用 PWM 脉宽调制技术来精确调整输出电压的大小，进而实现对电机转速的精准控制。当控制器完成锁线电压和主回路电压的供给，确保整车电路系统稳定后，会自动执行开机自检程序。自检过程中，控制器会对霍尔传感器、相线、手把、刹车等周边组件进行全面检测，以确认各部件是否处于正常工作状态。只有当自检通过后，控制器才会进入待机模式，随时准备接收用户的操作指令。
一旦用户转动车把手，控制器便会接收到手把转动产生的信号。根据该信号的强弱和变化趋势，控制器内部的控制逻辑电路将控制三相六组功率 MOS 管的开启与关闭，进而驱动电机开始转动。如果用户在行驶过程中捏下刹车把，控制器会立刻切断手把信号，同时激活机械刹车装置，阻碍车轮继续转动，从而实现对电机转速的精确控制，确保车辆在各种行驶工况下的安全性和可控性。
所有来自用户的操作指令，例如加速、减速、刹车等功能信号，都是通过电动车上设置的各类操作开关进行输入的。这些开关将用户的操作意图转换为相应的电信号，再通过引线传输至控制器。控制器内部的集成芯片对这些输入信号进行快速运算和处理，经过逻辑判断和算法计算后，发出一系列精准的动作指令，控制电机以及其他相关部件协调工作，实现车辆的正常行驶和各项功能的执行。
此外，为了确保整板电路的稳定工作，控制器配备了专门的电源电路，该电路能够为控制器自身以及各个连接部件提供稳定可靠的电源支持。鉴于控制器需要驱动大型电路，并且在电机运行过程中电流变化较大，因此电流检测保护电路在控制器设计中占据着至关重要的地位。它可以实时监测电路中的电流情况，一旦发现异常电流，立即采取保护措施，防止控制器和电机因过流而损坏，保障整个电动车驱动系统的安全、稳定运行。

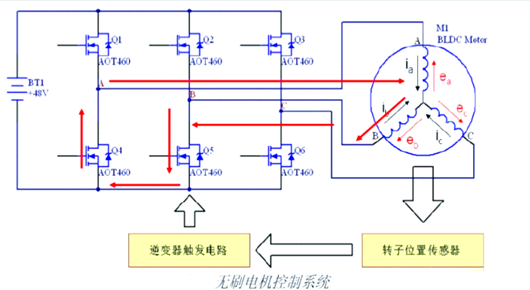

电动车无刷电机控制器驱动电路
在电动车的驱动系统中，无刷电机控制器起着至关重要的作用。其驱动电路图是理解电机控制器工作原理的钥匙，能够直观地展示各线路之间复杂的连接关系。从电路图中可以清晰地观察到，八根线中包括三根较粗的相线和五根霍尔线，它们按照特定的布局和连接方式进行排列组合，构成了完整的电机驱动电路。三根相线负责将控制器输出的三相交流电（实际为经过电子换向后的类似交流电的脉冲信号）传输至电机的定子绕组，驱动电机转动；而五根霍尔线则用于将霍尔传感器检测到的转子位置信号反馈给控制器，以便控制器实时调整 PWM 信号，实现精确的电子换向控制。
