限流恒流电路，该电路能够在输出电流低于设定阈值时，使输出电流由负载决定；而当负载加重导致输出电流达到阈值时，输出电流将稳定在阈值保持恒定，若负载继续加重，输出电压 Vout 将随之下降。
电路组成与功能

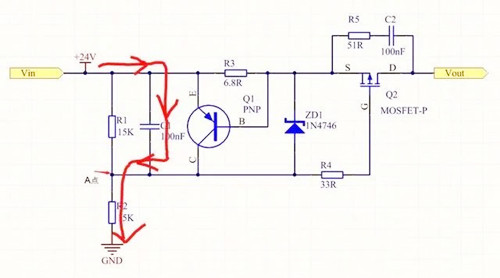

电路中的 R1 和 R2 作为分压电阻，确保 MOS 管 Q2 的 Vgs 电压稳定在 12V。ZD1 稳压二极管在输入电压波动时，起到限制 Q2 的 Vgs 电压的作用，避免其超过 MOS 管规格书中的 Vgs 限制，从而保护 MOS 管。电容 C1 是缓启动电容，上电初期，由于 C1 电压为零，A 点电压达到最高值，随着电容充电，充电电流逐渐减小，A 点电压随之下降，电容电压逐渐上升，这一过程确保 Q2 的 Vgs 缓慢增大，实现 Q2 开关动作的缓启动。
工作原理
当负载电流达到特定阈值，即 R3 上的压降达到约 0.7V 时，Q1 导通。阈值电流计算公式为 0.7V/6.8R，为了计算方便，设定该阈值约为 100mA。

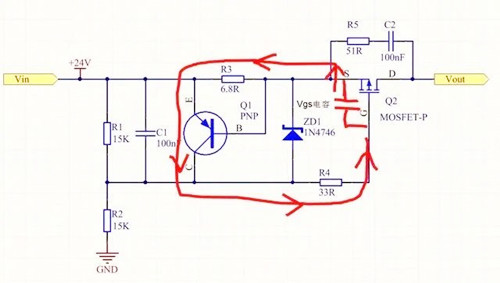

当输出电流小于 100mA 时，Q1 不工作，输出电流完全由负载大小决定。随着负载加重，输出电流增加，当负载加重至输出电流接近 100mA 时，R3 上的电压使 Q1 发射结导通，Q1 开始工作。Q1 导通后，MOS 管的 Vgs 电容上存储的电压通过 Q1 放电，导致 Vgs 电压下降。Vgs 电压下降会增加 MOS 管 DS 极间的等效电阻。最终，Vgs 电压下降到一定程度，使得 MOS 管 DS 极间的电阻增大到足以使整个回路的总阻抗保持不变，从而限制输出电流不超过 100mA。
当负载继续加重时，Vgs 电压继续下降，MOS 管 DS 极间的电阻继续增大，从而确保输出电流不超过 100mA。若负载减轻，MOS 管的 Vgs 电压会上升，DS 极间电阻减小，以维持输出电流为 100mA。
电路关键点
该电路的核心在于 MOS 管的特性。只要深入理解 MOS 管的输出特性，就能更好地掌握电路的工作原理。Vgs 电容放电回路在电路中起到关键作用，它确保了电路在负载变化时能够快速响应并稳定输出电流。通过合理选择 MOS 管和相关元件参数，可以实现对输出电流的精确控制，满足不同的应用需求。
