一、应用场景与核心优势
该负载开关广泛应用于电池驱动设备，例如移动电源、电动工具等场景。在这些场景中，当充电器连接器出现短路故障，或者电气故障导致连接电缆和交流适配器发生漏电时，共漏双 NMOS 负载开关能够有效防止电池异常放电，保护电池寿命与电路安全。传统的二极管虽然也能实现一定的反向电流阻断功能，但采用 MOSFET 负载开关可显著提升电路效率。为了实现两个电流方向的阻断，设计上将两个 MOSFET 以相反极性串联，确保只有当两个 FET 均打开时电流才能正常流通，否则其中一个的体二极管会自动阻断反向电流。
二、电路配置与工作原理
常见的共漏双 NMOS 高边负载开关，与单 NMOS 高边负载开关类似，需要高于输入电压（Vin）的高电压控制信号（HV_Ctrl）来驱动。当控制信号激活时，两个 NMOS 管同时导通，电流从电源正极经过两个导通的 NMOS 管流向负载，负载得电工作。若控制信号关闭，两个 NMOS 管截止，电路断开，负载失电。此时，无论电流试图从哪个方向反向流动，总有一个 NMOS 的体二极管会反向截止，从而实现反向电流保护功能。
三、双 PMOS 高边负载开关拓展方案

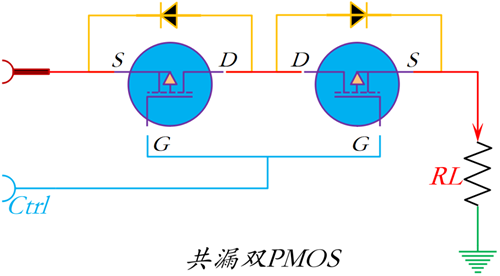

除了 NMOS 配置外，共漏双 PMOS 高边负载开关也是一种可行的设计方案。与单 PMOS 高边负载开关相同，其控制端（Ctrl）需要能够达到接近等于或高于输入电压（Vin）的电平。若无法直接提供这样的控制电平，则需要增加一个三极管或者 MOS 管来驱动 PMOS 的栅极（G 极）。当控制信号激活时，两个 PMOS 管导通，负载得电；控制信号关闭时，PMOS 管截止，负载失电，并且可以有效阻断反向电流。
共漏双 MOS 负载开关设计凭借其出色的反向电流保护能力，为电池驱动系统等应用提供了可靠的电路保护方案。设计人员可根据实际电路需求与驱动条件，灵活选择 NMOS 或 PMOS 配置，确保电路高效、稳定运行。
