输入过压保护
在 LED 驱动电路中，输入过压保护环节至关重要，其主要应对雷击或市电冲击所产生的浪涌电压。当 DC 电压经 “+48V、GNG” 端口流入电路，并经过 R1 电阻限流时，若后续线路不幸发生短路，R1 的电流随之增大，致使两端压降升高。一旦压降突破 1W 阈值，保护机制即时响应，R1 阻值瞬间跃升至近似无穷大，成功隔绝 +48V 输入电路与负载的联系，达成保护效果。完成限流工序后，电压涌入整流桥，推进后续流程。

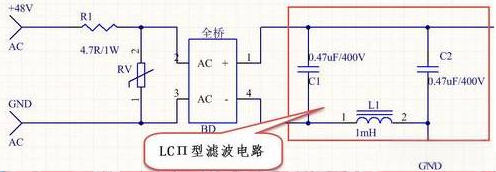

输入过压保护电路由 R1 与 RV 协同搭建。RV 乃压敏元件，以非线性半导体材料铸就，伏安特性与稳压二极管相仿。常态下，RV 阻抗甚高，仅允微弱电流通行。而逢高电压侵袭，尤其是雷击或市电冲击衍生的浪涌，RV 马上转为短路状态，切断输入总电流，捍卫后续电路不受损伤。鉴于所有电流皆流经 R1 和 RV，而 R1 功率仅 1W，危急时刻能瞬间开路，双重保障电路安全。
整流滤波电路
面对交流 AC 输入情境，桥式整流器挑起将交流电转变为直流电的大梁，凭借二极管单向导通特质实现转换。若直流 DC（+48V） voltage 直接馈入整流桥 BD，其输出直流电压呈现上正下负态势。若 +48V 电源本已是直流，整流桥此时充当输入极性保护卫士，无论输入极性怎样，都能确保驱动电源不受损坏。再借助 C1、C2、L1 等元件滤波，能将整流后夹杂交流成分的电压波形，梳理为平滑直流电，LC Π 型滤波电路在其中大显身手。
整流后的直流电压，交流杂质难以避免。LC Π 型滤波电路登场，电感 L1 携手电容 C1、C2，降低电压中交流成分，稳定直流输出。电压经此 Circuit，波形得以平滑，为后续环节供应可靠电源。
箝位吸收电路

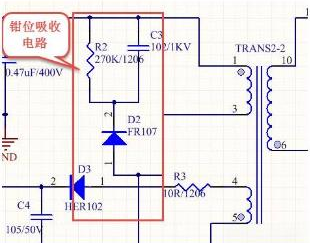

图中红框标记处，便是箝位吸收电路。它的使命是守护 IC 内部 MOS 管。整流滤波后的电压，一部分经变压器绕组输送至 U1（TK5401）的第 7、8 脚；另一边，电压经 R1、C3、D2 组成的箝位电路，同样连接到 7、8 脚。此箝位电路专注于吸收变压器 TRANS2 - 2 绕组两端反向电动势，消除自激振荡，为变压器下一周期运作筹备。若变压器未能复位，将会饱和、丧失感抗，而 R1 和 C3 构成的 RC 充放电回路，能有效反向积累电动势。D2 则担当隔离角色，正半周阻断感应电动势环路，负半周导通，快速释放电动势，使 IC 内 MOS 管免遭尖峰电压损害。
U1 工作原理

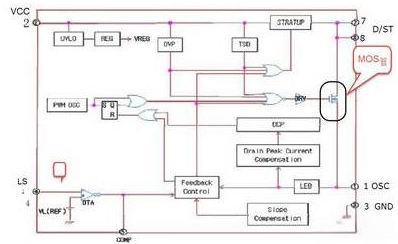

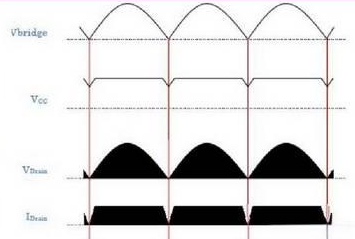

TK5401 这款 LED 驱动 IC，设计独到，无需电解电容就能达成高效驱动。它内嵌高电压功率 MOS 管，型号为 650/1.9 欧姆，适配 AC85V 至 265V 的宽泛通用交流输入电压。其驱动电路借精密脉冲检测漏电流峰值，D/ST（7 脚，8 脚）端电压超越 OCP 电压时，功率 MOS 管即刻关闭，保障漏电流受控。同样，s/ocp（1 脚）和 GND（3 脚）间的电流采样电阻，一旦压降触及 OCP 电压阈值，功率 MOS 管也会关停。

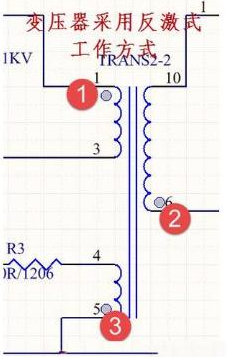

该电路运用反激式变压器工作模式。变压器初级与次级相位相反，始终保持 180 度相位差，赋予电路高效、稳定的变换性能。
经整流滤波的电源 voltage，经变压器绕组输入至 IC 的 7、8 脚，对应 MOS 管的 “D 极” 和 “S 极”。电源 voltage 的变换，依赖这两个引脚的接通与断开。初次变换时，U1 启动，内部启动电路为 7、8 脚供电，U1 向内部 MOS 管 “G 极” 输出方波脉冲，D 极与 S 极接通，因 S 极接地，变压器一端瞬时接地成回路。变压器作为感性元件，电流拒突变，感抗产生，电流线性攀升，感应电压反向而生，抑制突变，下绕组与次级绕组产生电动势，电 - 磁 - 电转换原理在此体现。
次变换建立在正反馈供电绕组电动势基础上，经 D3 整流、R3 限流、C4 滤波后，分为两路供电，其一供 U1 第 2 脚，其二给光电耦合器件 PC817。第 2 脚得电后，U1 内部 PWM 供电控制系统切换至正反馈绕组供电，维持振荡电路工作，输出第二个脉冲控制信息，调节 MOS 管开关状态，变压器持续电 - 磁 - 电转换。
输出整流电路

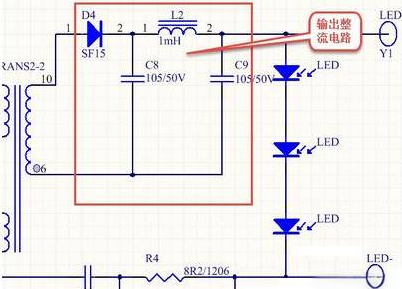

变压器次级输出 voltage，经 D4 整流，再由 C8 和 L1 滤波，为 LED 灯输送稳定电源。电感 L1 除滤波外，续流作用关键，倚赖电感电流拒突变规律，保障输出电流平稳。
恒流电路
恒流电路乃电路原理图核心。

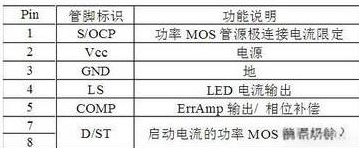

8 脚 MOS 输入端控电路通断；6 脚悬空；5 脚外接电容定 RC 时间常数，充电 MOS 管通，放电则断；4 脚 voltage 检测，依 voltage 控输出脉冲占空比；3 脚接地；2 脚供电；1 脚外接电阻与 5 脚电容组 RC 振荡源。
8 脚 MOS 输入端控电路通断；6 脚悬空；5 脚外接电容定 RC 时间常数，充电 MOS 管通，放电则断；4 脚 voltage 检测，依 voltage 控输出脉冲占空比；3 脚接地；2 脚供电；1 脚外接电阻与 5 脚电容组 RC 振荡源。

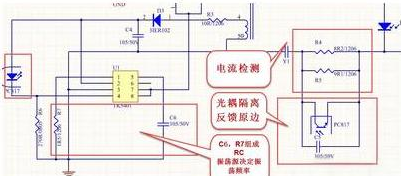

4 脚外接光耦 PC817，与输出电路 R4 并联。R7 检测电流，依据欧姆定律，电流增，R4 两端 voltage 升，达一定值，PC817 导通，副边 RV 导通，内阻降，4 脚 voltage 上升，经与内部基础 voltage 比较，输出信号关断 MOS 管，实现恒流。
U1 内部 PWM 模块助力，输出电流超标时，自动调降 PWM 占空比，减 output current，达成恒流。同时，电路配备过流保护，异常时及时切断电源，护设备周全。
