一、基本原理
DC-DC 变换器是一种运用开关电源技术，将输入直流电压转换为不同数值直流输出电压的电子装置。其核心在于通过开关器件的周期性通断操作，精准控制能量的存储与释放过程，实现直流电压的转换功能。
二、工作原理
（一）储能阶段
当开关器件（如 MOSFET 或 IGBT）处于导通状态时，输入电源向电感或电容输送能量。电感通过电流建立磁场储存磁能，这一过程遵循电磁感应定律，能量以磁场形式暂存在电感中；而电容则利用其特性存储电荷，将能量以电场形式进行暂存。
（二）释能阶段
开关器件关断后，电感通过续流二极管向负载释放能量，电容则开始放电，以此维持输出电压的稳定。此时，电感产生的反电动势可能会出现两种情况：一是与输入电压叠加，从而实现升压功能；二是独立供电，以达到降压效果。
三、双向 DC-DC 拓扑
（一）半桥结构的双向 DC/DC 拓扑及工作模式
半桥结构的双向 DC/DC 拓扑通常具有特定的结构形式，在一般应用中，低压侧可连接储能电池或超级电容等，高压侧则可与 DC/AC 换流器或直流负载（如电机）相连。
当电池放电时，从输入端 Ui 往输出端 Uo 方向看，变换器工作在 boost（升压）模式；反之，当给电池充电时，从输出端 Uo 往输入端 Ui 看，变换器则处于 buck（降压）模式。
（二）双向 DC-DC 电路
双向 DC-DC 电路的本质是在保持输入、输出电压极性不变的前提下，依据实际需求改变电流的方向，从而实现双象限运行的双向直流变换器功能。

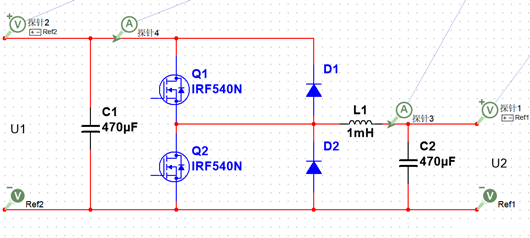

通过调节 MOS 管的开断动作，可以改变输出电流的方向。巧妙运用输入输出端口，该电路既能实现降压功能，也能实现升压功能。其基本电路结构由两个 MOS 管和两个二极管组成，具体的电路结构图如下图所示
