一、功放电路的构成要素
功率放大器作为音频系统中的关键设备，由多个重要部分组成，协同工作以实现音频信号的高效放大与稳定输出。
（一）输入电路
输入电路作为功放的起始环节，负责将来自外部设备（例如 CD 机、手机、电脑等）的微弱音频信号引入功放。其核心任务是对输入信号进行初步处理，包括信号筛选、调整以及平衡等操作，从而确保信号的纯净与稳定。输入电路通常包含耦合电容、电阻等元件，这些元件能够有效隔离直流成分，抵御外部干扰，保障信号传输的完整性。
（二）电压放大级
电压放大级紧随输入电路之后，主要职责是提升音频信号的电压幅度。一般由多级放大器构成，通过逐级放大，使微弱的音频信号达到足够的电压水平，为后续的功率放大奠定基础。在设计过程中，需重点关注增益、频率响应和失真等性能指标，以确保信号的线性放大与高质量传输。
（三）功率放大级
功率放大级是功放中的核心部分，肩负着将经过电压放大的音频信号进一步放大功率的重任，以便能够驱动扬声器或其他输出设备。通常采用晶体管或电子管等电子元件，通过优化元件参数和连接方式，实现对音频信号的高效功率放大。在设计功率放大级时，必须全面考虑输出功率、效率和失真等关键因素，以实现声音的真实还原和设备的可靠运行。功率放大级的性能直接决定了功放的输出质量和功率能力，是整个功放系统中最为关键的部分。
（四）输出电路
输出电路作为功放的最后一个环节，主要功能是将功率放大级输出的音频信号准确无损地传输到扬声器或其他输出设备。它通常包括输出变压器、输出插座和线材等部分。这些组件共同作用，实现音频信号的阻抗匹配和高效传输，确保扬声器能够稳定地产生声音。在设计输出电路时，阻抗匹配和信号传输效率是重点考虑的因素，以保障音频信号能够以最佳状态驱动扬声器，呈现出优质的音效。
除了上述主要部分，功放电路还包括电源供应和散热系统等辅助部分。电源供应为功放提供稳定的电力支持，确保各电路部分能够正常工作；而散热系统则负责散发功放在运行过程中产生的热量，维持设备的稳定性和延长使用寿命。
二、功放电路工作原理
功率放大器主要由三个核心组件构成：前置放大器、驱动放大器以及末级功率放大器。前置放大器类似于传声器中的预放大器，负责对输入信号进行初步增强；驱动放大器则进一步放大信号；末级功率放大器是信号放大的最终阶段，将信号放大到足以驱动扬声器或其他输出设备的程度。此外，整个电路还需配备一个 DC 供电电源，为功放的稳定运行提供可靠的电力保障。

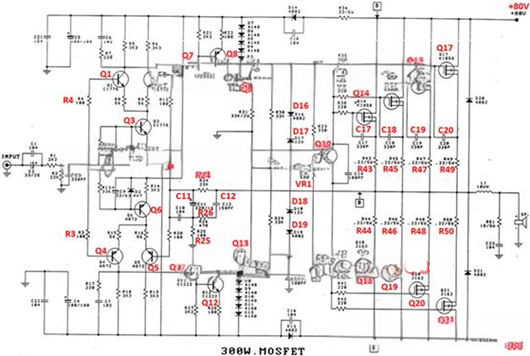

300W与1200W功放电路图
300W与1200W功放电路图
以一个 300W 功率放大器的电路为例，该电路由差分输入的两组组件构成。Q1 和 Q4 作为典型的差分输入，分别独立驱动正极和负极输出。正信号输入通过 R4 进入差分放大器的输入端，经 Q1 和 Q2 放大，Q3 作为恒流源为 Q1 和 Q2 提供稳定电流。经过 Q7、Q8 和 Q9 的进一步放大后，信号电压足以驱动 Q14、Q15、Q16 和 Q17，从而产生正信号驱动扬声器。与此同时，负信号通过 Q4 和 Q5 进入驱动电路，由 Q11、Q12 和 Q13 驱动 MOSFET，产生负信号的放大信号以驱动扬声器。
为了维持 MOSFET 电流的稳定性，在 MOSFET 的源极上连接了电阻 R43、R45、R47 和 R49。电容 C17、C18、C19 和 C20 作为滤波电容，用于减少电路中的噪声。值得注意的是，仅在 N 通道 MOSFET 的源极上加装电容，这是由于 N 通道门源极的电容通常比 P 通道 MOSFET 的电容少 400pf。
二极管 D16、D17、D18 和 D19 连接在 MOSFET 的门极上，以保护门极免受过大电压的损害。通过调节电阻 VR1 可以设定电路的待机电流，一般设定在 80~120mA 范围内。该电路的增益由反馈电路中的 R24、R25、R26 以及 C11、C12 共同决定，增益大约为 220 倍。无论输入信号的大小如何，都能得到相应的放大输出，从而确保扬声器能够正常工作。
