在新能源汽车直流充电设备的构成要素中，充电模块占据核心地位。它承担着整流、逆变、滤波等关键的功率变换任务，主要职能是把电网里的交流电转变为适配电池充电需求的直流电。
一、充电模块工作原理阐述

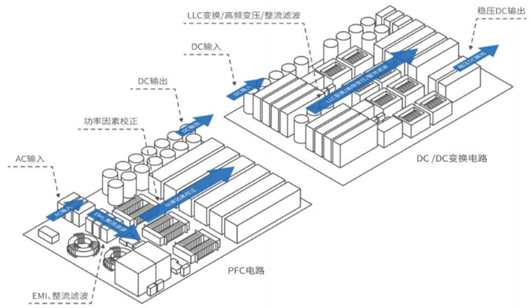

当充电模块投入运行，三相交流电首先进入有源功率因数校正（PFC）电路经历整流环节，转化为直流电后供应给 DC/DC 变换电路。控制器的软件算法经驱动电路作用于半导体功率开关，由此精准管控充电模块的输出电压与电流，实现对电池组的高效充电。
二、充电模块前级 PFC 拓扑详解

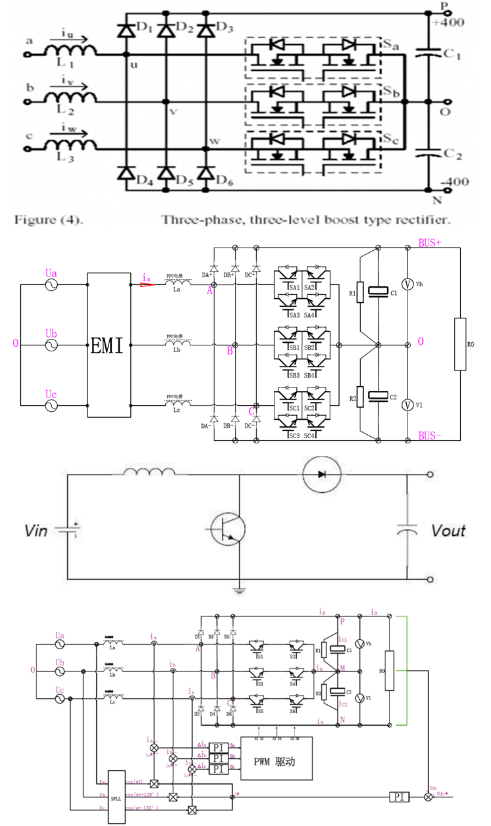

目前主流的三相三线制三电平 VIENNA 拓扑，在充电模块领域应用广泛。
（一）优势
成本控制优势 ：大规模建设充电站需要海量充电机，成本把控至关重要。VIENNA 整流器不仅能减少功率开关器件的数量，其三电平特性还能降低功率开关管的最大压降。这使得可以选择数量更少、成本相对较低的低电压等级功率器件，在大规模部署充电站的场景下，有效降低成本。
功率密度提升优势 ：功率密度是衡量充电机性能的重要指标之一。VIENNA 整流器具备高控制频率的特性，这一特性使得电感和变压器的体积得以减小，从而在很大程度上缩小了充电机的整体体积，实现了功率密度的显著提升，更契合空间受限的安装环境。
电能质量保障优势 ：VIENNA 整流器拥有高功率因数和低谐波电流的特性。在运行过程中，不会给电网引入大量的谐波污染，这对于电网的稳定运行极为有利，为充电站的大规模建设与推广奠定了良好的电网兼容性基础，因此获得了主流充电模块厂家的高度青睐，成为充电机整流装置拓扑的主流选择。
驱动电路简化优势 ：在电路结构上，每相两个 MOS 管采用反串联连接方式。与 PWM 整流器不同，不存在上下管直通的问题，无需特别考虑死区，这使得驱动电路的设计与实现相对更为容易，降低了整体的设计与制造难度。
（二）劣势
中性点平衡难题 ：该拓扑存在输出中性点平衡问题。中性点电压若出现波动，会增加注入电网电流的谐波分量。当中性点电压严重偏离正常范围时，会导致开关器件以及直流侧电流承受过高电压而损坏。因此，在实际应用中，必须采取有效的中性点电位平衡控制策略，以确保充电模块的稳定运行。
能量传递单向性局限 ：能量只能单向传递，这在一定程度上限制了系统的灵活性。例如在车辆到电网（V2G）等需要实现能量双向流动的应用场景中，无法直接满足需求，需要额外的设备或电路来实现反向能量传递功能。
