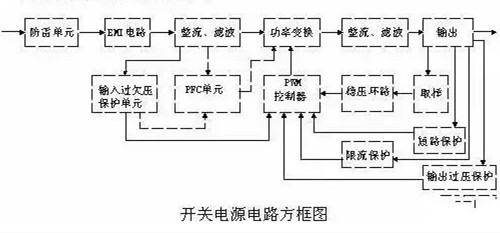

一、应急电源的组成
应急电源主要由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。其中，辅助电路包括输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等，这些辅助电路为应急电源提供了必要的保护功能，确保其在各种工况下的稳定运行。
二、应急电源功率变换电路
目前在应急电源中应用最广泛的绝缘栅场效应管是 MOSFET（MOS 管）。MOS 管利用半导体表面的电声效应进行工作，也被称为表面场效应器件。由于其栅极处于不导电状态，输入电阻可以大大提高，最高可达 105 欧姆。MOS 管通过改变栅源电压的大小，来控制漏极电流的大小。

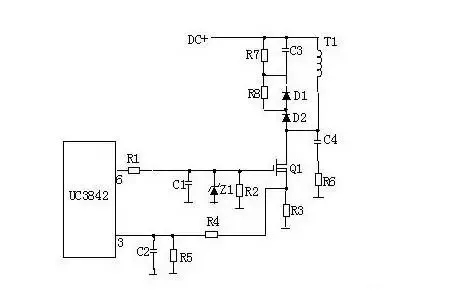

工作原理
R4、C3、R5、R6、C4、D1、D2 组成缓冲器，与开关 MOS 管并接，能够减少开关管电压应力，降低 EMI，避免二次击穿。在开关管 Q1 关断时，变压器的原边线圈容易产生尖峰电压和尖峰电流，这些元件组合在一起可以有效地吸收尖峰电压和电流。
从 R3 测得的电流峰值信号参与当前工作周波的占空比控制，实现当前工作周波的电流限制。当 R5 上的电压达到 1V 时，UC3842 停止工作，开关管 Q1 立即关断。
R1 和 Q1 中的结电容 CGS、CGD 一起组成 RC 网络，电容的充放电直接影响着开关管的开关速度。R1 过小容易引起振荡，增加电磁干扰；R1 过大会降低开关管的开关速度。
Z1 通常将 MOS 管的 GS 电压限制在 18V 以下，从而保护 MOS 管。
Q1 的栅极受控电压为锯形波，占空比越大，Q1 导通时间越长，变压器储存的能量越多。当 Q1 截止时，变压器通过 D1、D2、R5、R4、C3 释放能量，同时实现磁场复位，为下一次存储、传递能量做好准备。IC 根据输出电压和电流时刻调整 ⑥ 脚锯形波占空比的大小，从而稳定整机的输出电流和电压。C4 和 R6 为尖峰电压吸收回路。

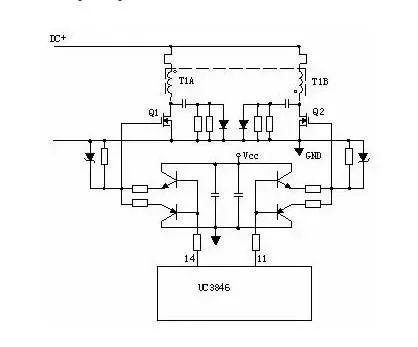

推挽式功率变换电路
在推挽式功率变换电路中，Q1 和 Q2 将轮流导通，这种设计可以有效地提高功率变换效率，同时分散热量，降低单个元件的热应力，提高电路的可靠性。

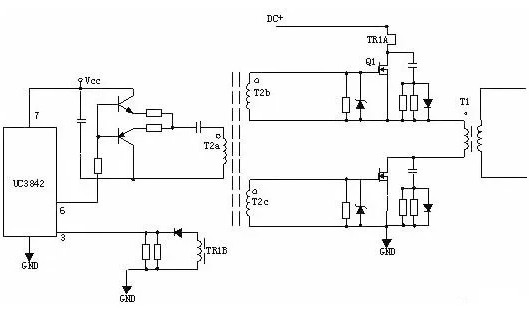

有驱动变压器的功率变换电路
在有驱动变压器的功率变换电路中，T2 为驱动变压器，T1 为开关变压器，TR1 为电流环。驱动变压器的作用是为开关管提供驱动信号，确保开关管的正常工作。电流环则用于检测输出电流，实现过流保护和电流稳定控制。
三、应急电源 MOS 管作用
MOS 管在应急电源中具有至关重要的作用，主要体现以下几个方面：
高频开关功能
在应急电源中，MOS 管作为高频开关元件，通过控制栅极电压来改变漏源极之间的导通状态，实现电流的快速接通和断开。这种快速开关特性使得电源能够在高频下进行能量转换，从而减小体积、提高功率密度和工作效率。
高效能量转换
MOS 管的开关速度快（纳秒级），支持高频工作（几十 kHz 至 MHz），减少开关损耗，提升电源整体效率。其低导通电阻（RDS(on)）特性使导通时压降小，减少发热，适合大电流应用。通过提高 MOS 管的工作频率，可以减小变压器等磁性元件的体积和重量，进而实现整个电源系统的小型化和轻量化。
精确稳压与保护
在应急电源中，MOS 管配合 PWM 控制器等芯片，能够实现精准的电压调节和过流保护。通过反馈机制，MOS 管根据输出电压和电流的变化，按需调整开关频率和占空比，以维持输出电压的稳定。当检测到过载或短路时，MOS 管可以通过快速关断来避免电源系统遭受损害。这一特性对于保障应急电源的可靠性和安全性至关重要，确保在关键时刻应急电源能够正常工作，为关键设备提供稳定的电力支持。
