一、电机控制器的主要功能
启动控制功能 ：电机控制器能够确保电机平稳启动，有效避免启动瞬间产生的电流冲击，对电机以及整个供电系统起到保护作用，延长设备使用寿命。
调速控制功能 ：依据输入的控制信号，精确调整电机转速。这一功能对于满足不同应用场景下对电机转速的多样化需求至关重要，无论是工业生产设备还是电动汽车等，都能通过精准调速实现高效运行。
转矩控制功能 ：根据负载的变化情况，实时调节电机的输出转矩，以维持系统的稳定运行。在面对不同工况时，电机控制器可以智能调整，使电机输出适宜的转矩，保障整个系统的平衡与高效。
方向控制功能 ：具备实现电机正反转切换的能力，满足设备在不同运行方向上的需求，拓宽了电机的应用范围和使用灵活性。
保护功能 ：电机控制器配备了完善的保护机制，包括过载、过热、过压等保护功能。这些保护措施能够实时监测电机运行状态，一旦检测到异常情况，立即采取相应的保护措施，确保电机在安全的范围内运行，避免因故障导致设备损坏甚至引发安全事故。

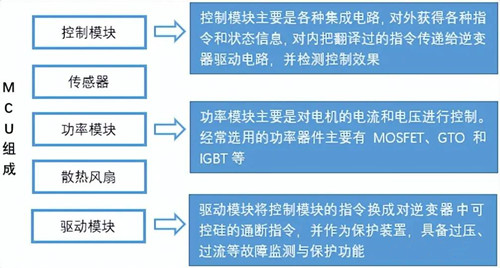

二、电机控制器主要组成部分
电子控制模块（Electronic Controller）
硬件电路：涵盖了微处理器及其最小系统，用于确保微处理器稳定运行的必要电路；电机状态监测电路，能够实时监测电机的电流、电压、转速、温度等关键参数；硬件保护电路，为电机控制器提供基础的保护功能；以及通信电路，实现与整车控制器、电池管理系统等外部控制单元的数据交互，保证整个系统信息的顺畅流通。
控制软件：根据不同类型电机的特性，开发相应的控制算法。通过软件编程实现对电机的精确控制，使电机在各种工况下都能发挥最佳性能。
驱动器（Driver）
将微控制器发出的对电机的控制信号进行转换，生成适合驱动功率变换器的驱动信号。同时，驱动器还实现了功率信号和控制信号的隔离，确保控制信号的稳定性和安全性，防止功率信号对控制信号产生干扰，保障电机控制器的可靠运行。
功率变换模块（Power Converter）
主要负责对电机电流进行控制，通过对输入直流电进行变换，输出适合电机运行的交流电或其他形式的电能。在电动汽车领域，常用的功率器件包括大功率晶体管、门极可关断晶闸管、功率场效应管、绝缘栅双极晶体管以及智能功率模块等。这些功率器件各具特点，适用于不同的电机控制场景和功率等级要求。
三、电机控制器的工作原理
输入信号处理 ：电机控制器接收来自外部的多种控制信号，如模拟信号和数字信号等。这些信号可能来自于操作人员的指令输入、传感器检测到的运行状态信息以及其他系统的协同控制信号。经过信号处理电路的放大、滤波、模数转换等操作后，将处理后的信号传输至微处理器，用于后续的控制决策。
微处理器控制 ：作为电机控制器的核心 “大脑”，微处理器承担着关键的控制任务。它对输入的各种信号进行分析处理，依据预设的控制算法和策略，生成相应的控制指令。同时，微处理器还通过通信接口与其他系统进行数据交互，实现信息共享和协同工作，确保整个系统运行的协调性和一致性。
功率电子器件控制 ：功率电子器件是电机控制器中的关键执行部件，其主要作用是将微处理器生成的控制指令转换为电机所需的电压和电流。常见的功率电子器件如晶体管、MOSFET、IGBT 等，通过对这些器件的开关控制，实现对电机输入电能的精确调节，从而控制电机的转速、转矩等运行参数。
传感器检测 ：各类传感器安装在电机及其相关系统的关键位置，用于实时监测电机的运行状态。例如，温度传感器监测电机绕组的温度，转速传感器检测电机的转速，电流传感器测量电机的工作电流等。这些传感器将检测到的信息及时反馈给微处理器，微处理器根据这些实时数据动态调整控制策略，实现对电机的闭环控制，确保电机始终运行在最佳状态。
驱动电路 ：驱动电路作为微处理器与功率电子器件之间的桥梁，负责将微处理器生成的控制指令转换为功率电子器件所需的驱动信号。这些驱动信号具有足够的功率和合适的电平，能够可靠地控制功率电子器件的导通和关断，保证电机控制器对电机的有效控制。
四、电动汽车电机控制器应用解析
在电动汽车的驱动电机系统中，电机控制器扮演着核心控制单元的角色，其工作原理和控制过程如下：
信号处理与转速需求确定 ：电机控制器首先接收并处理来自车辆各处的输入信号，包括位置传感器检测到的转子位置信号，经处理后得到电机的实际转速信号；同时，根据挡位、加速踏板、制动踏板等信号，计算处理后得到电机的需求转速信号。通过对比实际转速与需求转速，为后续的控制决策提供依据。
矢量控制与 PWM 信号生成 ：采用矢量控制算法，将转速需求等信息转换为对电机定子电流的精确控制指令。这些指令输入到 PWM 发生器中，生成相应的 PWM 信号。PWM 信号是一种脉冲宽度调制信号，通过对脉冲的宽度和频率进行调整，可以实现对电机输入电压和电流的有效控制。

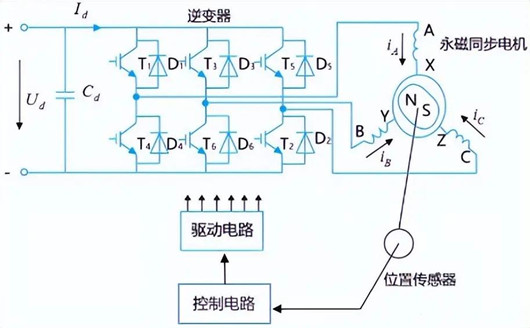

驱动信号产生与逆变器控制 ：驱动电路根据 PWM 信号产生控制逆变器功率元件（如 IGBT）导通和断开的驱动信号。逆变器功率元件在驱动信号的作用下，将动力电池提供的直流电转换为三相交流电，供给驱动电机，从而控制车辆的启动、运行、行驶速度以及刹车等行驶状态。
信息共享与反馈 ：电机控制器（MCU）通过 CAN 网络将系统的运行状态信息发送给车辆的其他控制单元，实现车辆行驶状态的实时反馈和信息共享。这使得车辆的各个系统能够协同工作，根据行驶状态和工况需求，对电机控制器进行进一步的优化控制，提升整车的性能和能效。
驱动电机控制的具体实现 ：在电动汽车中，驱动电机控制器对驱动电机的控制涵盖了驱动控制、速度控制、方向控制和制动控制等多个方面。
驱动控制 ：MCU 内部的逆变器将动力电池输出的两相直流电逆变为电压、频率均可调的三相交流电，为驱动电机提供动力源，驱动汽车平稳运行。
速度控制 ：通过采用 PWM 控制技术，改变逆变器输出的三相交流电的电压和频率，进而实现对电机转速和转矩的调节，完成对汽车行驶速度的精准控制，满足不同路况下的行驶需求，如起步加速、匀速行驶、爬坡等。
方向控制 ：改变逆变器中 IGBT 的导通顺序，从而改变输出三相交流电的相序，实现电机的正反转切换，控制汽车的前进和后退行驶方向，操作简便且控制精度高。
制动控制 ：在车辆制动时，驱动电机进入发电机运行状态，将汽车的动能转化为电能，产生三相交流电。经逆变器转换后，电能以直流形式反馈回动力电池，实现再生制动能量回收。这一过程不仅提高了能源的利用效率，还能有效减轻制动系统的磨损，提升车辆的整体性能和经济性。
