一、电路构成

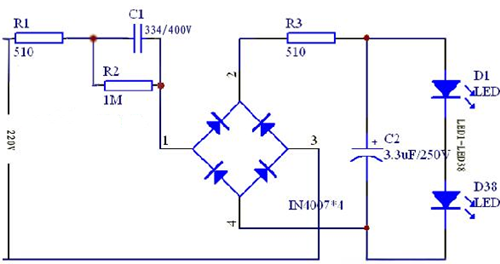

LED 灯泡控制电路主要由电阻、电容、二极管等元器件构成，电路板设计较为简洁，元件数量不多。以一个典型电路为例，

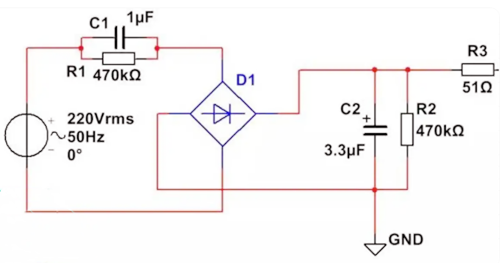

电容 C1 和电阻 R1 组成阻容降压电路，对 220V 交流电进行降压处理。降压后的电压经桥式整流电路进行整流，随后通过电容进行滤波，平滑电压波动。最后，电流经过限流电阻 R3 输出电压，点亮两组 LED 灯，仅需这些基本元件即可构成一个简易 LED 灯泡。

二、工作原理

阻容降压与整流滤波 ：220V 交流电输入后，首先经过 C1 降压电容进行降压，降低电压至合适范围。降压后的交流电压送入桥式整流电路，实现交流电到直流电的转换。整流后的脉动直流电再经 C2 滤波电容滤波，进一步平滑电压，减少纹波，为后续 LED 供电提供相对稳定的直流电压。

恒流与保护机制 ：限流电阻 R3 的作用是限制流经 LED 的电流，防止因电压波动或温度升高导致电流过大而损坏 LED，确保 LED 在额定电流下稳定工作。R1 作为保护电阻，可在一定程度上防止电路过流和过压。R2 是电容 C1 的泄放电阻，当电源断开时，释放 C1 上储存的电荷，避免残留电压对电路和人身安全造成危害。

开灯防冲击保护 ：由于 C1 的存在，开灯瞬间会产生较大的充电电流。C2 在此时能够吸收这部分冲击电流，防止其对 LED 造成损伤，起到开灯防冲击的保护作用，延长 LED 的使用寿命。

三、电路设计注意事项

散热问题 ：LED 安装密度高时，热量难以散发，温度升高会对 LED 的光衰和寿命产生显著影响。散热不佳可能导致光衰减，且 LED 温度升高会使电流增大，大功率照明产品制作中需特别注意散热设计，以保证 LED 的稳定性和使用寿命。小功率 LED 通常采用自散热方式，因此在电路设计中需谨慎控制电流大小，避免因电流过大导致 LED 过热。

元件选择 ：在选择降压电容 C1 时，应选用耐压 400V 以上的涤纶或 CBB 电容，以确保其在 220V 交流电源下可靠工作，避免电容击穿引发故障和安全隐患。滤波电容 C2 的耐压需达到 250V 以上，以满足电路的电压要求并保证其正常工作。

四、应用场景与优势

该电路特别适用于小功率灯杯，具有体积小、便于安装的特点，被广泛应用于各类灯杯产品中。其优势包括恒流源供电，保证 LED 稳定发光；低功耗设计，节能效果显著；整体结构小巧经济，降低了生产成本和使用成本。该电路可驱动 20 至 40 颗 20mA 的 LED，满足多种照明场景的需求，如家庭照明、商业照明中的装饰灯、指示灯等小功率照明应用。

五、12V 低压节能灯电路

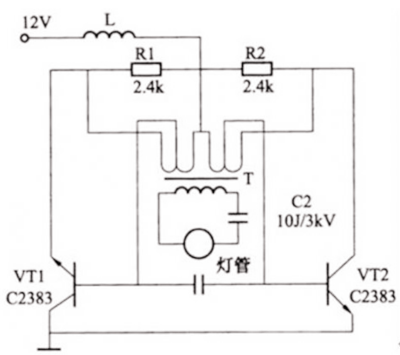

如图所示是一款 12V 低压节能灯电路，工作电流约 2A。灯管启动时，12V 电源接通，由三极管 VT1、VT2、C1 和变压器 T 组成的震荡电路产生几十千赫兹的高频交流电。该高频交流电经升压变压器 T 升压后，为荧光灯提供工作电压。此电路中，震荡晶体管 VT1、VT2 和变压器 T 发热量小，功率因数较高，适合用于移动照明或长时间应急照明场景。供电电源可以是 10~14V 的直流电源，例如汽车的 12V 电瓶，方便在不同电源环境下使用。
