一、通用型二极管：整流与基础保护

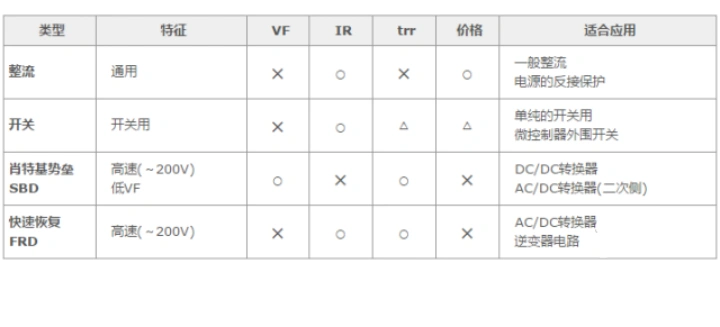

通用型二极管主要用于整流，即将交流电转换为直流电。桥式二极管作为整流二极管的典型组合，广泛应用于各类电源设计中。除了整流功能外，通用型二极管还能在电源或电池反接时，提供过电流保护。其正向电压（VF）通常因工作电流而异，一般以 1V 左右为标准，这是硅 PN 结二极管常见的 VF 值。反向恢复时间（trr）则以适用于 50Hz/60Hz 商用电源整流为设计基准，并非追求特别快速。在开关型二极管中，虽然 VF 标准与通用型二极管一致，但由于其主要应用于电源切换，trr 要比通用型二极管更快。但需注意，开关型二极管的速度虽优于通用型二极管，却仍未达到肖特基势垒二极管或快速恢复二极管的高速水平，其开关性能的提升仅是相对通用型二极管而言。

二、肖特基势垒二极管：高效能 DC/DC 与 AC/DC 转换的关键元件

肖特基势垒二极管（SBD）在结构上并非基于 PN 结，而是利用金属与半导体（如 N 型硅）形成肖特基势垒。相较于 PN 结二极管，SBD 具有更低的正向电压（VF）和更快的开关特性。然而，其反向漏电流（IR）相对较大，在特定条件下可能引发热失控问题，使用时需格外注意。例如，即使流经高达 10A 的大电流，SBD 的 VF 值通常维持在约 1V；而在几安培的电流下，VF 值则更低。这些特性使得 SBD 在追求高效率的 DC/DC 转换器或 AC/DC 转换器的二次侧应用中表现出色。快速恢复二极管（FRD）作为 PN 结二极管的一种，其 trr 得到了显著优化，成为高速二极管的代表。虽然 SBD 的耐压（反向电压 VR）通常在 200V 以下，但 FRD 的耐压能力可高达 800V。不过，FRD 的 VF 一般比通用型二极管高，尤其在高耐压大电流规格下，标准值约为 2V。但近年来，随着技术进步，VF 值降低的 FRD 型号也逐渐增多。凭借其高耐压和高速性能，FRD 多应用于 AC/DC 转换器或逆变器电路。

三、稳压二极管（齐纳二极管）：稳压与基准电压的精确实现

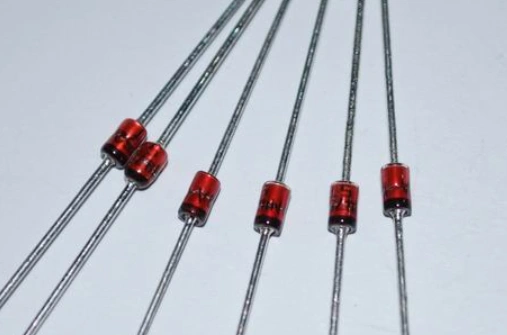

稳压二极管，又称齐纳二极管，是一种利用 PN 结反向击穿特性工作的半导体器件。其核心原理是在反向击穿状态下，通过 PN 结的电流可以在很大范围内变化，而两端电压却能基本保持恒定。稳压二极管在临界反向击穿电压之前具有高电阻，一旦达到临界击穿点，反向电阻急剧下降，进入低阻区，此时电流虽大幅增加，但二极管两端电压基本稳定在击穿电压附近，从而实现稳压功能。稳压二极管可以根据击穿电压进行分档，广泛用作稳压器或电压基准元件。通过串联多个稳压二极管，还能获得更高的稳定电压。

稳压二极管的伏安特性曲线显示，其正向特性与普通二极管相似，而在反向电压低于反向击穿电压时，反向电阻很大，反向漏电流极小。当反向电压接近临界值时，反向电流会急剧增大，发生击穿。在这一临界击穿点上，反向电阻骤降至很低的值。尽管电流在很大范围内变化，二极管两端的电压却能稳定在击穿电压附近，这就是稳压二极管实现稳压功能的关键机制。

（一）主要参数

稳定电压值 ：这是稳压二极管在通过额定电流时两端产生的稳定电压。该值会因工作电流和温度的变化而略有波动。由于制造工艺的差异，同一型号的稳压二极管的稳压值也可能不完全一致。

额定电流 ：指稳压二极管产生稳定电压时流过的电流值。若电流低于此值，稳压效果将变差；高于此值，只要不超过额定功率损耗，也是允许的，且稳压性能会有所提升，但会增加电能消耗。

动态电阻 ：指稳压二极管两端电压变化与电流变化的比值。该比值随工作电流的不同而改变，通常工作电流越大，动态电阻越小。例如，2CW7C 稳压二极管在工作电流为 5mA 时，动态电阻为 18Ω；在 10mA 时为 8Ω；在 20mA 时为 2Ω；超过 20mA 则基本保持在 2Ω 左右。

综上所述，不同类型的二极管在电子电路中扮演着多样化的重要角色，从通用型二极管的整流与基础保护，到肖特基势垒二极管在高效能转换器中的关键应用，再到稳压二极管的精确稳压与基准电压功能，它们各自独特的电气特性决定了其在特定应用场景中的优势与局限性。深入理解这些特性，有助于工程师在电路设计中做出更优的元件选型决策，从而提升整体电路的性能与可靠性。
