在开关电源领域，为保障供电稳定性与电源自身安全，精心设计的外围电路必不可少。其中，浪涌冲击保护电路、防静电保护电路、传导骚扰电路以及脉冲群抗扰电路各司其职。本文深入聚焦浪涌冲击保护电路核心元件 —— 压敏电阻（MOV）和 TVS 瞬态抑制二极管的使用与选型策略。
如图（1）所示是一个较为完整的EMC推荐电路：包括浪涌保护，传导骚扰，脉冲群抗扰等电路。
如图（2）所示是一个独立的DC-DC电源防浪涌冲击、防静电保护电路。
如图（1）所示是一个较为完整的EMC推荐电路：包括浪涌保护，传导骚扰，脉冲群抗扰等电路。
如图（2）所示是一个独立的DC-DC电源防浪涌冲击、防静电保护电路。
一、压敏电阻（MOV）：经济可靠的浪涌克星
压敏电阻凭借价格亲民、抗浪涌能力强、电压范围宽等优势，在电路保护领域大放异彩。但为确保其稳定工作，需严格遵循以下选型原则：
（一）压敏电压（UN）抉择
要考虑电网或电路工作电压波动，为压敏电阻的压敏电压预留充足余量。同时，综合权衡连续施加在其两端的电源电压，适度提高压敏电压有助于降低故障风险、延长使用寿命，不过这可能导致残留电压小幅上升。一般而言，在直流回路中，要求 UN≥（1.8 - 2）Vdc；交流回路中，UN≥（2 - 2.5）Vac；信号回路则需满足 UN≥（1.2 - 1.5）Vmax。
（二）通流量（IP）考量
压敏电阻的标称放电电流必须超越浪涌电流及可能出现的最大浪涌电流。具体计算时，可参照压敏电阻浪涌寿命次数定额曲线中冲击 10 次以上的数值，通常约为最大冲击通流量的 30%（即 0.3IP）。
（三）箝位电压（VC）把控
箝位电压是关键安全指标，必须低于被保护部件或设备所能承受的最大电压（安全电压）。为化解压敏电阻动作后残留电压 VC 过高威胁被保护电路的风险，设计时普遍在 MOV 后并联电容与 TVS 管，精准吸收和卸放残留电压，为电路元器件筑牢安全防线。
二、TVS 瞬态抑制二极管：急速响应的保护先锋
TVS 瞬态电压抑制器，以二极管形态登场，却拥有极速响应与强大浪涌吸收能力。当反向瞬态过压脉冲袭来，它能迅疾将高阻抗转变为低阻抗，吸纳瞬间大电流，将电压稳稳箝制在预定范围，为电路元器件保驾护航。其选型要点如下：

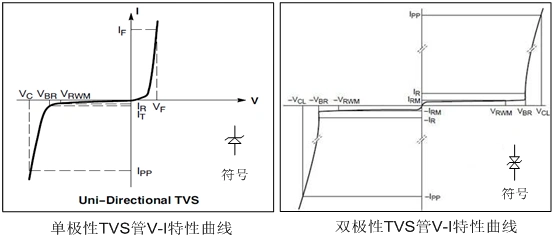

TVS瞬态抑制二极管按照极性划分可分为单极性TVS和双极性TVS管，如图（3）所示为两种不同TVS管的V-I特性曲线图
TVS瞬态抑制二极管按照极性划分可分为单极性TVS和双极性TVS管，如图（3）所示为两种不同TVS管的V-I特性曲线图
（一）明确被保护电路电压参数
精准定位被保护电路的最大直流或连续工作电压、额定标准电压以及 “高端” 容限。
（二）额定反向关断电压（VRWM）适配
TVS 的 VRWM 应等于或大于被保护电路的最大工作电压。否则，若 VRWM 过低，器件可能误入雪崩模式，或因反向漏电流过大干扰电路正常运行。
（三）最大箝位电压（VC）守护
VC 必须低于被保护电路的损坏电压，这是保障电路安全的 crucial threshold（关键门槛）。
（四）峰值脉冲功耗（PM）考量
在规定脉冲持续时间里，TVS 的最大峰值脉冲功耗 PM 要超越被保护电路内可能出现的峰值脉冲功率。确定最大箝位电压后，峰值脉冲电流也应高于瞬态浪涌电流。
（五）数据接口电路的电容（C）适配
针对数据接口电路保护，还需精心挑选适配电容 C 的 TVS 器件，确保信号传输的完整性与稳定性。
无论是压敏电阻还是 TVS 瞬态抑制二极管，它们在开关电源保护电路中各司其职又协同发力。合理选型与运用这些元件，就像是为开关电源构筑了一套坚固的铠甲，使其无惧浪涌冲击、静电侵扰等恶劣工况，持久稳定地服役于复杂多变的工业与民用领域。
