在开关电源设计领域，肖特基二极管通常作为续流二极管的首选，而非快恢复二极管。这一选择背后的关键驱动力有两个：其一是肖特基二极管具有更低的导通电压；其二是其速度更快，反向恢复时间更短。这些特性使得肖特基二极管在降低损耗、减少发热量以及提升开关电源整体效率方面表现出色。
为了更清晰地理解肖特基二极管与快恢复二极管的区别，以下将结合 Boost 电路实例展开详细分析。
一、Boost 电路中的肖特基二极管表现

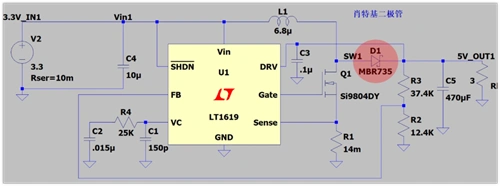

在典型的 Boost 电路中（如下图所示），

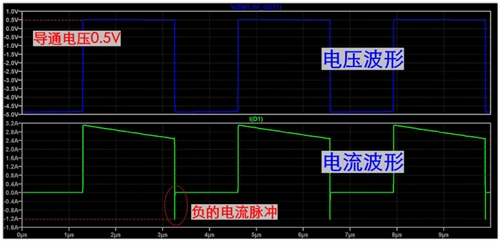

通常会选用肖特基二极管作为续流二极管，如 MBR735 型号。以下是该二极管在电路中的电流和电压波形图。
通常会选用肖特基二极管作为续流二极管，如 MBR735 型号。以下是该二极管在电路中的电流和电压波形图。
从波形图中可以观察到以下关键点：
肖特基二极管的导通电压约为 0.5V。
当二极管从导通切换至截止状态时，会出现一个向下的电流脉冲，峰值可达 -1.2A，这被称为反向电流。这表明二极管在电压反向时无法立即截止。

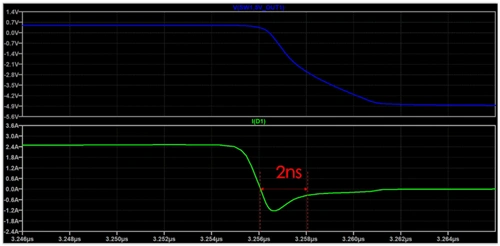

进一步放大下冲部分可以看到，较大的负电流持续时间大约为 2ns，并在 6ns 时电流完全回落至 0。
肖特基二极管的结电容效应
肖特基 二极管存在结电容，通常约为 200pF，相较于硅二极管（一般为 20pF）更大。当电容电压发生变化时，充放电过程必然发生，从而形成电流。尽管有观点认为肖特基二极管也存在反向恢复时间（通常小于 10ns），但严格来说，由于肖特基二极管基于肖特基结构，不存在少数载流子，因此其反向恢复现象与传统基于少数载流子的二极管有所不同。然而，较大的结电容确实会导致类似反向恢复时间的效果，但其反向电流较小且持续时间较短。
二、超快恢复二极管在 Boost 电路中的表现

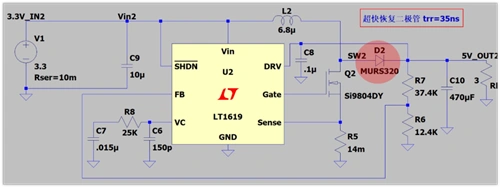

当将 Boost 电路中的二极管替换为超快恢复二极管

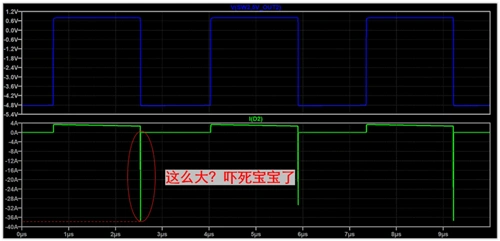

（如 MURS320，其反向恢复时间最大为 35ns）后，其电流和电压波形如下图所示。
（如 MURS320，其反向恢复时间最大为 35ns）后，其电流和电压波形如下图所示。
关键观察点：
导通电压相对更高，约为 0.7V。
下冲现象更为显著，反向电流峰值可达到 -38A。

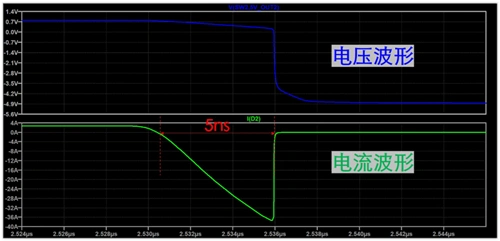

放大下冲部分后发现，较大的负电流持续时间约为 5ns。
反向恢复时间差异解释：

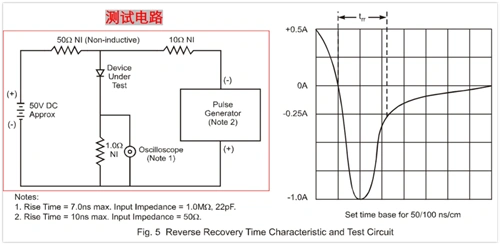

二极管手册中给出的反向恢复时间是在特定条件下测试的，通常会限制反向电流。在 Boost 电路中，由于缺乏其他阻碍反向电流的器件，反向电流较大。二极管的反向恢复时间实际上是正向导通时 PN 结存储的少数载流子电荷耗尽所需的时间。在截止切换时，较大的反向电流会加速存储电荷的消耗，从而缩短持续时间。因此，在实际电路中观察到的反向恢复时间可能与手册数据存在较大差异。
