在电子工程领域，晶体管开关的应用极为广泛，其中驱动指示灯是最常见的应用场景之一。通过指示灯的亮灭，可直观地反映电路中特定节点的运行状态，如马达控制器是否被激活、限位开关是否导通，以及数字电路是否处于高电位等关键信息。
以数字正反器（flip - flop）为例，其输出状态可通过晶体管开关驱动指示灯来直观呈现。当正反器输出高电平（通常为5伏特）时，晶体管导通，指示灯亮起，操作人员无需借助电表即可实时掌握正反器的工作状况。
（a） 基本电路图 （b） 改良电路
然而，实际应用中，若信号源（如正反器）输出电流不足，可能无法直接驱动晶体管开关，此时需采用改良电路。如图（b）所示，通过在电路中加入射极随耦晶体管Q1进行电流放大，再由Q2驱动指示灯，可有效减轻信号源的负担，避免误触发。得益于射极随耦级高输入阻抗的特性，正反器只需提供微量输入电流，即可保证电路稳定运行。
（a） 基本电路图 （b） 改良电路
然而，实际应用中，若信号源（如正反器）输出电流不足，可能无法直接驱动晶体管开关，此时需采用改良电路。如图（b）所示，通过在电路中加入射极随耦晶体管Q1进行电流放大，再由Q2驱动指示灯，可有效减轻信号源的负担，避免误触发。得益于射极随耦级高输入阻抗的特性，正反器只需提供微量输入电流，即可保证电路稳定运行。
在数字显示器中，晶体管开关同样发挥着关键作用。其典型应用之一是实现不同电压准位之间的转换，以满足工业设备的控制需求。在工业环境中，控制电路通常被划分为输入、逻辑和输出三大部分。其中，输入与输出部分一般工作在较高电压准位（如220伏特），而逻辑部分则运行在低电压准位。这就需要一种能够实现不同电压准位之间可靠通信的界面电路，而晶体管开关正是承担这一任务的理想元件。

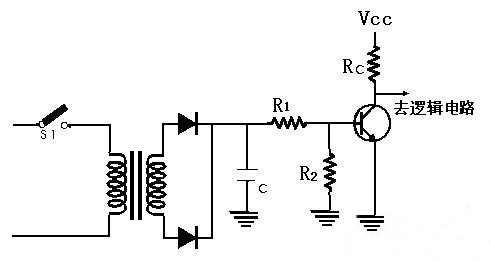

具体而言，当高压输入信号（如微动开关）被触发时，降压变压器导通，经全波整流滤波电路处理后，产生低压直流控制信号，驱动晶体管导通，此时集电极电压降至0伏特（饱和状态），该信号可被逻辑电路识别为微动开关闭合状态。反之，当微动开关断开时，晶体管截止，集电极电压上升至VCC值，表示微动开关处于断开状态。在这一过程中，逻辑电路作为晶体管的负载，连接于集电极和地之间，因此必须精心设计R1、R2和RC的阻值，确保晶体管仅在截止区与饱和区工作，避免进入线性区，从而保证电路的可靠性和稳定性。
三极管开关当作输入部份与逻辑部份之间的界面
三极管开关当作输入部份与逻辑部份之间的界面
