在电子技术领域，晶体三极管作为一种关键的半导体器件，被广泛应用于信号放大和电子开关等场景。本文将深入探讨三极管的工作原理，以及在实际电路设计中下拉电阻的重要作用，旨在帮助工程师和技术人员更好地理解和应用这一基础元件。

一、三极管基本工作原理

晶体三极管，亦称双极型晶体管，是一种能够控制电流的半导体器件。它的主要功能是将微弱信号放大为幅度较大的电信号，同时也可用作无触点开关。

当三极管工作在饱和区时，其集电极与发射极之间的电阻Rce趋近于0，电压Vce约为0.3V。在这种状态下，我们可以认为三极管几乎直接接地。为了使三极管进入饱和导通状态，基极电流Ib需要达到一定值。例如，若Ib=1mA时，集电极电流Ic可达100mA，此时三极管的电流放大倍数β为100，表明三极管已完全导通。
NPN三极管

二、温度开关控制马达电路实例

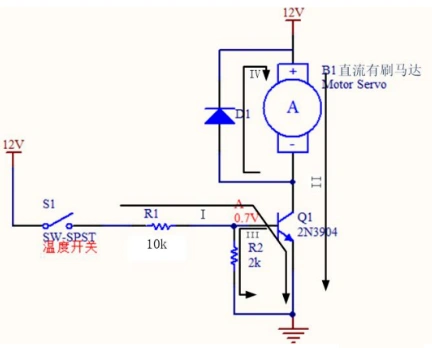

在实际应用中，三极管常被用作开关管。以温度开关控制马达电路为例，

温度开关在此相当于一个按键开关。当温度开关导通时，三极管的基极获得足够的电流，使其饱和导通，集电极与发射极之间的电压Vce降至约0.3V。此时，马达两端的电压接近12V，马达得以正常运转。

当温度开关断开时，

基极电流Ib消失，集电极电流Ic也随之消失，三极管截止。然而，在温度开关断开的瞬间，三极管的基极和集电极电流并不会立即降至零，而是会逐渐减少。这段时间内，三极管处于放大区，容易受到外界干扰。因此，在电路设计中通常会加入一个下拉电阻，以提供放电回路并分散能量。

三、下拉电阻的作用

1、提供放电回路

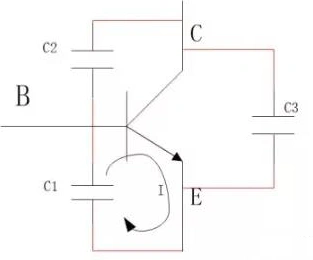

在实际的三极管制造工艺中，不可避免地存在寄生电容，如BE、BC、CE之间的电容C1、C2、C3。这些寄生电容会导致三极管在状态转换时产生延时。当下拉电阻R2接入电路后，它为寄生电容提供了一个放电路径，使得电容上的电荷能够迅速释放。电阻阻值越小，电容放电速度越快，从而有效缩短了三极管处于放大区的时间，降低了干扰的风险。

2、分散能量，防止器件损坏

当下拉电阻接入电路后，它为能量提供了一个分散通路。例如，在温度开关断开时，点A处于悬空状态，电压不确定且阻抗极高，容易受到静电、雷击等外界干扰，导致器件误导通甚至永久损坏。当下拉电阻将点A连接到地时，大部分电流会通过电阻流入地，避免了电流全部流入三极管而造成过大的电流冲击，从而保护了器件。

四、防止静电击穿与MOS管相关问题

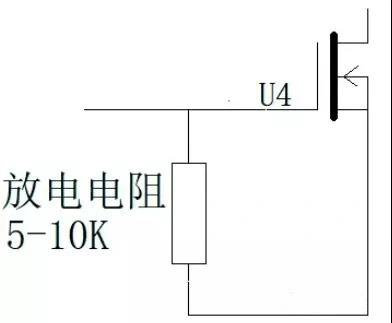

下拉电阻的另一个重要作用是防止静电击穿。在静电作用下，如果没有放电回路，电荷容易积聚在三极管或MOS管的栅极，导致静电击穿。对于MOS管而言，在开关状态工作时其，栅源电容Cgs需要不断充放电。如果在断开电源时，Cgs内部储存的电荷没有释放回路，MOS管的栅极电场会保持很长时间，建立导电沟道的条件不会消失。在下次开机时，这种残留电场可能导致MOS管立即产生不受控的巨大漏极电流Id，引起MOS管烧坏。而下拉电阻可以为这些电荷提供释放路径，避免此类问题的发生。
