半导体三极管，亦称双极型晶体管，是一种能够控制电流的半导体器件。它不仅可以将微弱信号放大为幅度较大的电信号，还可用作无触点开关。三极管的工作状态可分为静态和动态两种：静态是指未加信号时三极管的直流工作状态，此时各极电流称为静态电流；而动态工作状态则是在加入交流信号后，三极管的工作电流随信号变化的状态。
一、三极管电路分析的四个步骤
1. 直流电路分析
直流电路分析旨在明确直流工作电压如何施加到三极管的集电极、基极和发射极上。主要通过以下两条直流电路进行分析：
集电极与发射极之间的直流电路
基极直流电路
分析时，可将电路中的电容视为开路，因其具有隔直特性。这样可简化为直流等效电路，便于直观分析直流电压和电流的分布。
2. 交流电路分析

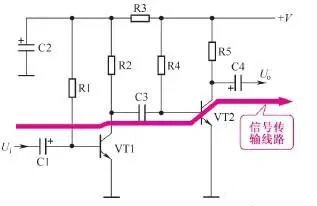

交流电路分析聚焦于交流信号的传输路径，即信号从何处输入放大器、经过哪些元器件处理以及最终从何处输出。
同时需关注信号在传输过程中的变化情况，例如在哪些环节被放大、衰减或补偿等。
同时需关注信号在传输过程中的变化情况，例如在哪些环节被放大、衰减或补偿等。

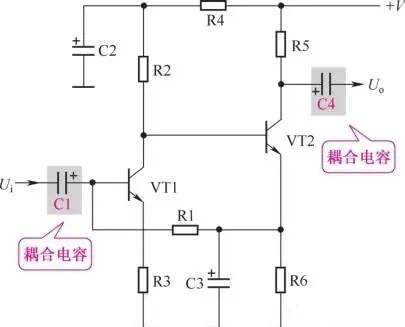

例如，在某放大器电路中，信号依次经过耦合电容 C1、三极管 VT1、耦合电容 C3、三极管 VT2 和耦合电容 C4。其中，耦合电容仅起传输信号的耦合作用，对信号无放大或衰减影响；而三极管 VT1 和 VT2 则对信号起到放大作用。
3. 元器件作用分析
元器件特性是电路分析的核心依据。分析元器件作用时，应依据其主要特性进行。例如，耦合电容凭借隔直通交的特性，可让交流信号无损耗通过，同时隔断直流通路。
每个元器件在电路中都有其特定作用，可能是一种或多种。在电路分析中，需明确每个元器件的具体功能。掌握元器件作用后，可采用简化分析方法，无需对每个同类元器件都进行重复分析。如已熟悉耦合电容的作用，后续遇到类似情况可直接应用已有结论。
4. 修理识图方法
修理识图主要用于检修电路故障，需在充分理解电路工作原理的基础上进行。故障检修时，可根据故障现象，有针对性地选择电路中的关键元器件进行分析，无需对每个元器件都进行全面的故障排查。
关键测试点的确定是修理识图的核心。例如，在单级放大器中，三极管的三个电极是关键测试点，

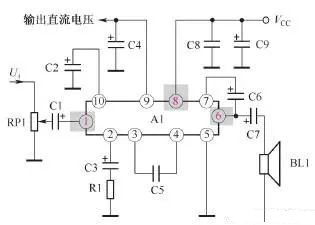

主要用于测量直流工作电压；而在集成电路中，关键测试点包括电源引脚、输入信号引脚和输出信号引脚等。例如，电路中的⑧脚是电源引脚，①脚是信号输入引脚，⑥脚是信号输出引脚。
主要用于测量直流工作电压；而在集成电路中，关键测试点包括电源引脚、输入信号引脚和输出信号引脚等。例如，电路中的⑧脚是电源引脚，①脚是信号输入引脚，⑥脚是信号输出引脚。
5. 三极管基极偏置电路分析
分析基极偏置电路时，可遵循以下步骤：
在电路图中找到三极管的电路符号，并确定其基极位置。
从基极出发，找出与基极和电源端（+V 端或 -V 端）相连的所有元器件，以及与基极和地端相连的所有元器件，这些元器件构成偏置电路的主体。
在偏置电路中，电阻可能参与偏置，而电容因隔直作用可视为开路，分析时可忽略电容的影响。

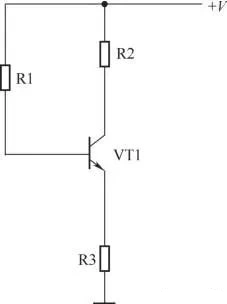

确定偏置电路中的元器件后，分析基极电流回路。例如，直流工作电压 +V 经偏置电阻 R1 流向三极管 VT1 的基极，再从基极流向发射极，经发射极电阻 R3 最终流向地端。
