做电源设计的肯定都经历过“炸管”的毒打。硬开关带来的巨大开关损耗和发热，简直是工程师的噩梦。今天带你拔高一个层次，扒一扒高端电源都在用的“软开关”技术：零压差导通，零电流截止，这是场效应开关管常用的软开关技术 。
那么它的具体工作过程是怎样实现的 ？其实，秘密就藏在平时被我们嫌弃的寄生参数里！它的实现是利用它的体二极管和输出电容(漏源极结电容)来实现的 。今天我们就以半桥上下管为例分析 。

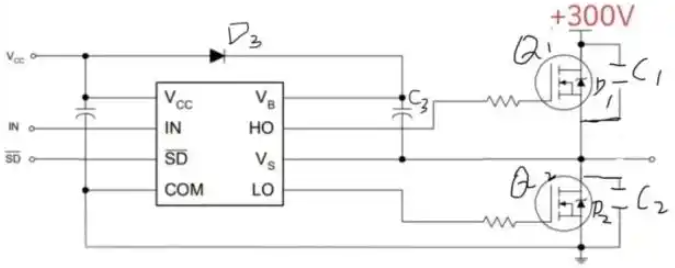

核心元器件盘点 不要被电路图吓到，我们先来认清图里的“演员”： 主角：Q1、Q2为半桥上下双管 。 配角1：C1、C2为Q1、Q2输出电容 。 配角2：D1、D2为Q1、Q2体二极管 。 辅助：C3为自举升压电容 。 工作时，Q1、Q2的导通受半桥芯片各自的PWM信号精准驱动 。
深度硬核推演：0压差导通（ZVS）的“凌波微步” 新手往往卡在时序上，注意：开机时理论上是下管先导通，但在实际电路分析时，往往从上管开始 。
第一步：上管导通态。假设上管Q1先导通，此时Q2处在截止状态 。C3放电状态 。此时C1上无电压，C2上充满电+300V，D1、D2均截止 。
第二步：死区时间1的魔法。Q1开始截止(芯片输出低电平PWM)，Q2仍然截止(芯片仍然保持低电平PWM驱动信号) 。此时，C2开始放电，C1开始充电 。
第三步：Q2的ZVS高光时刻。当C2放电至D2两端压差0.7V时结束瞬间，D2瞬间导通，将Q2漏源极压差降为0，此时芯片立即输出高电平PWM驱动信号使Q2迅速导通，此时D2又转为截止，从而实现0压差导通软开关技术 。此时C3开始充电 。同时当C2放电结束，C1、C3充电也结束 。
第四步：死区时间2的完美镜像。死区时间2，Q2在芯片输出的低电平PWM驱动下开始截止，Q1仍然截止(此时PWM驱动信号仍然为低电平) 。此时，C1开始放电，C2开始充电，当C1放电结束时，D1瞬间导通，同时芯片立即输出高电平PWM信号，Q1迅速导通，D1又转为截止，实现了Q1的0电压导通技术 。此时C3放电 。
那零电流截止（ZCS）又是怎么回事？ 以上就是0压差导通原理，而0电流截止，就是利用芯片监测到流经开关管电流为0时刻，输出低电平PWM信号，使开关管立即截止 。
