一颗TVS管就要搞定CAN总线全方位防护？这种“抠门”电路到底能不能用？
我一直觉得：最高级的电路设计，往往都披着“抠门”的外衣。
今天在技术群里潜水，看到一张非常有意思的CAN通讯接口防护图。说实话，第一眼看到这图的时候，我差点笑出声。我心想这又是哪位被老板拿枪指着头搞“降本增效”的兄弟被逼疯了？

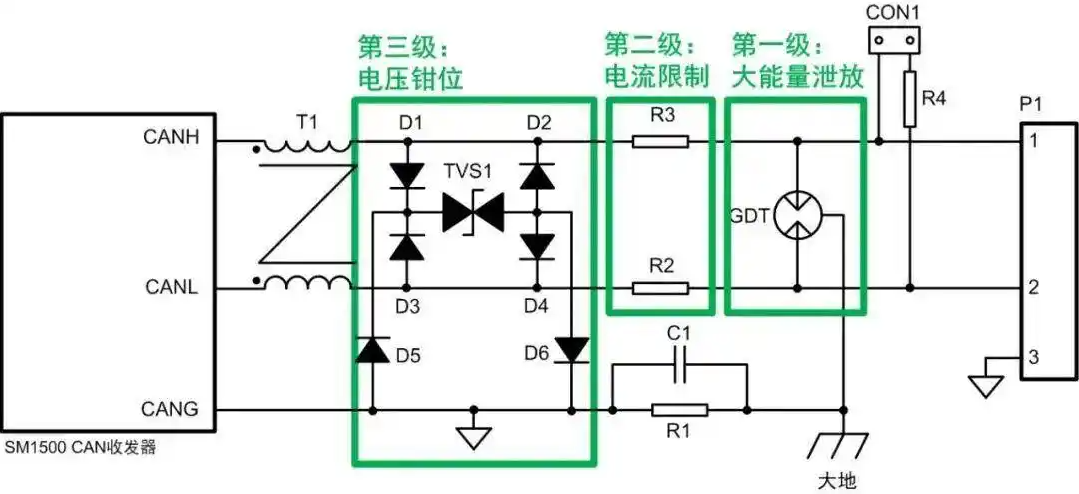

大家先品品这张图，这“花活”整得太秀了：
发现盲点了吗？
在我们的惯性思维里，做CAN或者RS485的防护，标准答案通常是：一颗双向TVS做差模保护，两颗单向TVS做共模保护。 或者直接上集成好的ESD阵列芯片。

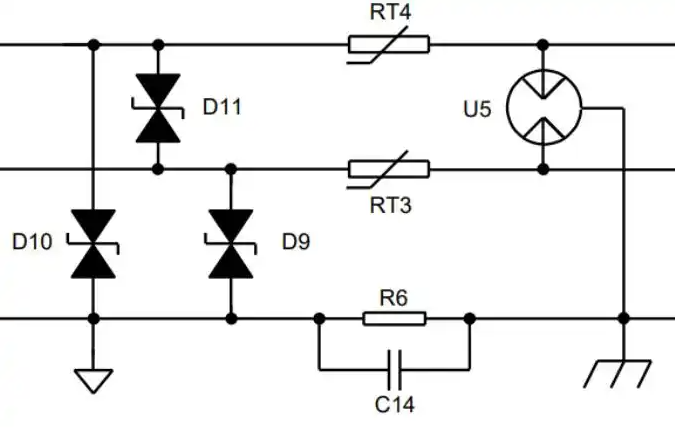

哪怕是教科书式的经典电路，也是长下面这样的，各司其职，明明白白：
但回到第一张图，设计者只用了一颗TVS放在中间，然后居然围了6颗普通二极管搭了个桥？
这一看就像是穷途末路的“野路子”。我当时的内心OS是：为了省那几毛钱成本，至于把电路搞成盘丝洞吗？
但是，但我去查阅了相关资料并深入推演后，我收回了我的嘲笑。这不仅不是“偷工减料”，反而是高通流量环境下的一种“大神级”解法。

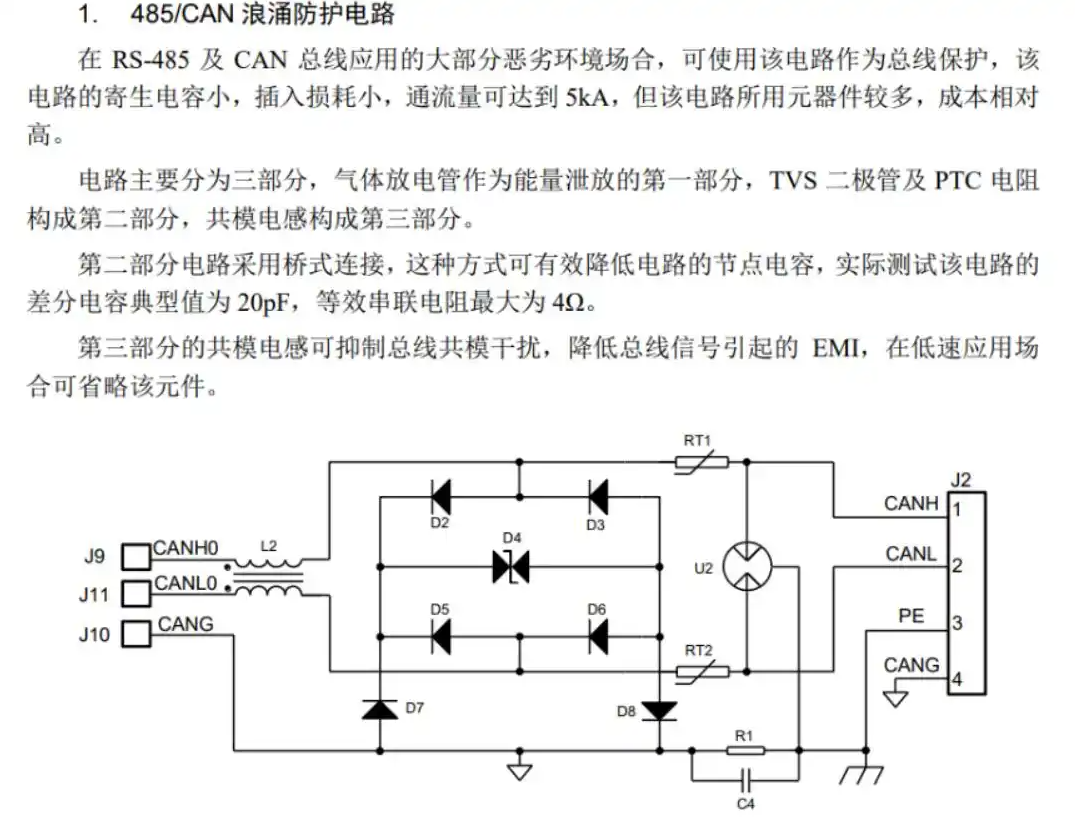

在工业级标杆——周立功（ZLG）的CAN模块手册里，我竟然找到了同款方案的进阶版。这也证明了，这在恶劣工况下其实是行业通用的“重装铠甲”。
为什么说这个电路“秀”？它到底强在哪？
如果只看成本，你可能觉得省不了多少。但作为硬件工程师，我们得看透本质——
✅ 1. 解决结电容痛点： 很多大功率TVS的结电容是非常大的，直接挂在总线上，高波特率通讯时波形直接给你拉垮。 但是！这个电路用低结电容的普通二极管构成了桥式整流电路。对于总线来说，它看到的电容主要是二极管的结电容（串联后更小），这就完美解决了高防护等级和低总线电容之间的矛盾。实测这套电路的差分电容典型值只有20pF左右 。
✅ 2. 恐怖的浪涌吞吐量： 注意看周立功那个图，前端配合了气体放电管（GDT）。 当雷击或大浪涌来袭，普通的集成芯片可能早就炸了。但这套“分立器件组合拳”能抗住5kA的通流量 ！ 原理就是“引流”： 6颗二极管组成的桥，就像一个交通指挥系统，不管是正向还是负向的浪涌，统统被整流，最后全部引导到中间那颗粗壮的TVS上去硬刚。

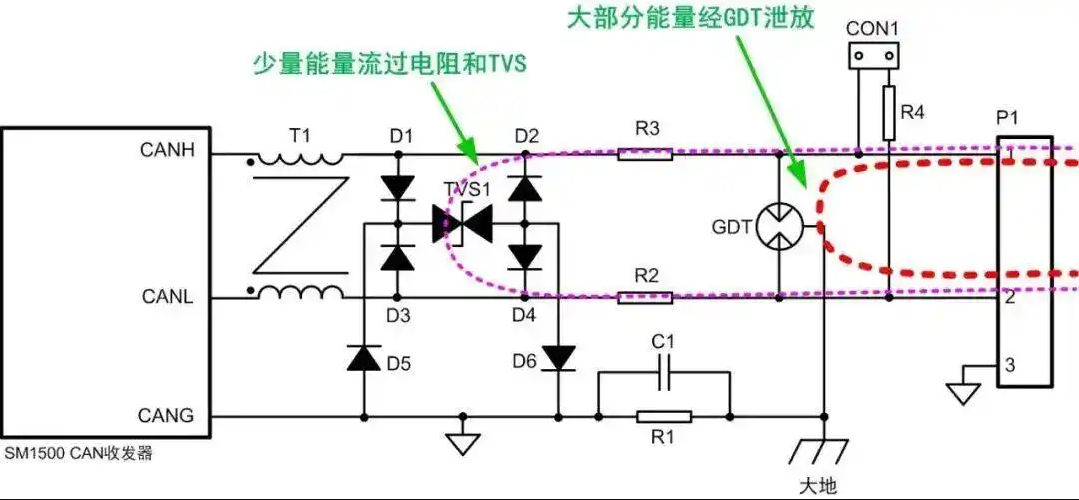

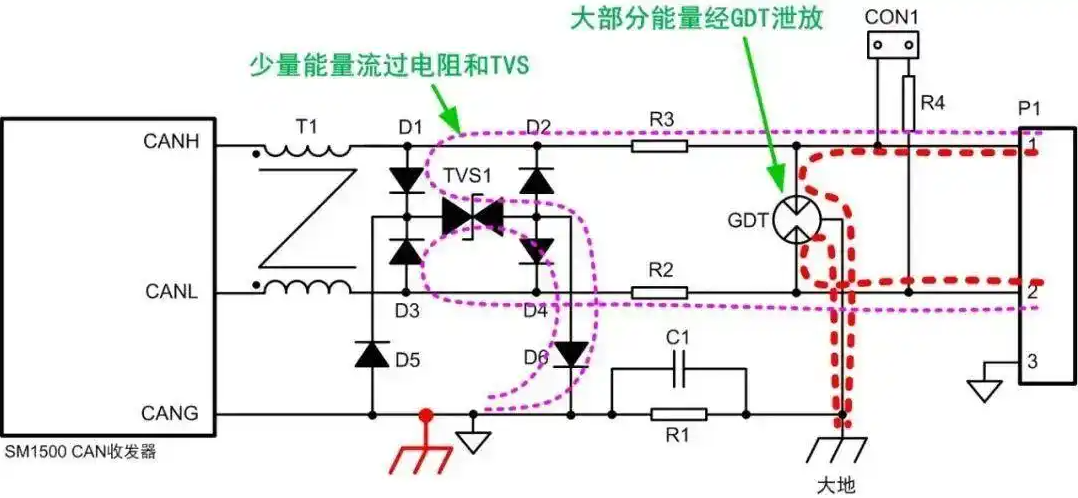

具体的防护路径，大家可以看这张神图，一目了然：
总结一下：
这就是硬件设计的魅力。初级工程师看山是山，觉得这是为了省钱乱搞；高级工程师看山不是山，看懂了这是利用二极管桥路特性，实现了“低电容+高防护”的完美平衡。
虽然我平时RS485用SM712比较多（毕竟那个几毛钱也方便），但如果以后遇到那种环境极其恶劣、对信号质量要求又极高的CAN总线场景，这套“单TVS+二极管桥”的方案，绝对是值得加入你的元器件库里的核武器 。
