电源正负极接反，是电子设计里最容易踩的 “坑”—— 轻则让设备罢工，重则烧毁芯片、损坏电源，等发现时往往已造成损失。那遇到电源反接该怎么处理？又该如何高效做好防反接防护？下面来介绍几个实用方案，一步步拆解。
一、二极管防反接
第一种是二极管防反接，利用二极管的 “单向导电” 特性，串联在电源回路中。当电源正负极正确连接时，二极管导通，电路正常供电；若正负极反接，二极管则会截止，使回路断开，从而实现防反接功能

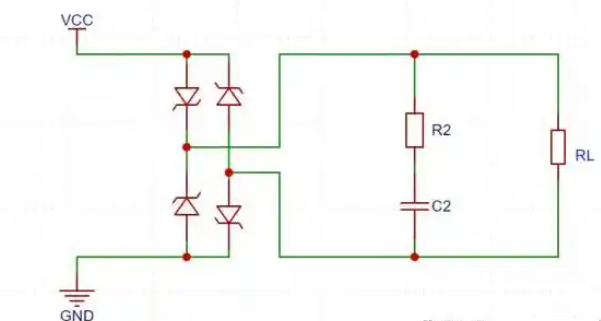

二、整流管防反接
第二种是整流管防反接，这种方案的优势在于无需区分电源正负极，可直接接入，即便反接也能保证电路正常工作。不过它存在明显不足：整流管内部的二极管压降较大，容易导致外部电路通信时 GND 出现浮高（最高可达 0.7V），进而引发设备通信异常 。

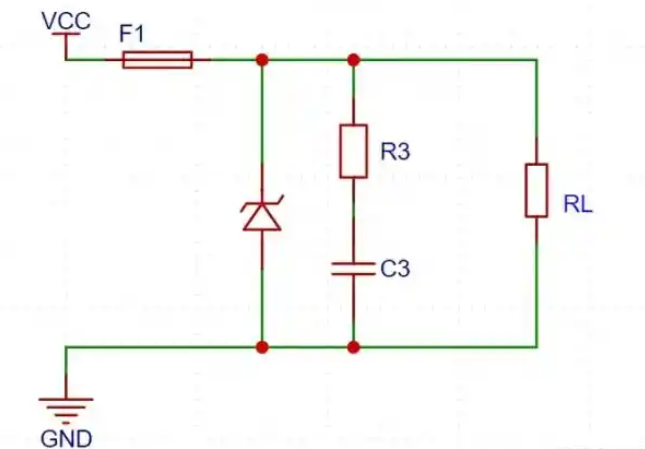

三、保险丝+稳压二极管防反接
第三种是保险丝与稳压二极管组合，通常前端采用自恢复保险丝，后端搭配稳压二极管，正常供电时稳压管截止，仅起过压钳位作用；该方案保护效果较好且适用范围较广。但需注意，当电源反接时，稳压二极管会导通并形成短路，若长时间反接，不仅稳压二极管可能被烧毁，甚至还会损坏电源；
四、低内阻MOS防反接
最后是低内阻 MOS 管防反接，主要分为 P-MOS 和 N-MOS 两种应用方式：PMOS 常用于电源正极，NMOS 则用于电源负极。具体怎么选择可查看往期内容。在MOS管选型时，应优先选择导通电阻和导通压降小的 MOS 管，以减少功耗，同时需关注栅源电压 Vgs 的允许范围，避免器件因电压超标而损坏。

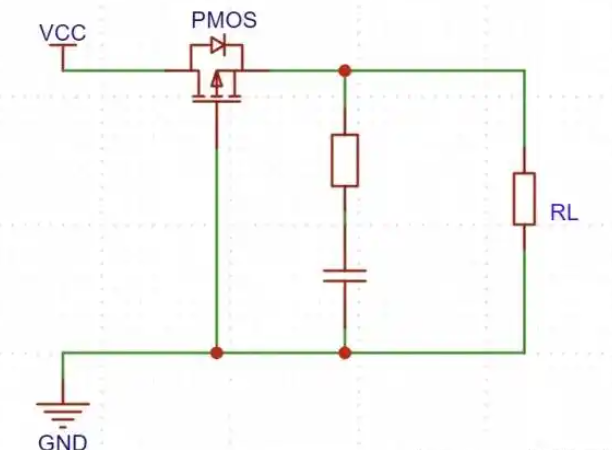

PMOS做防反接

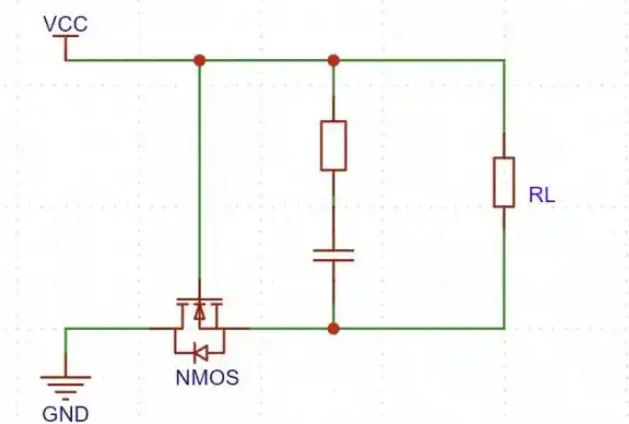

NMOS做防反接
