提升开关电源效率的有效策略
提升开关电源效率的有效策略
在电子技术飞速发展的当下，开关电源作为各类电子设备的核心部件之一，其性能优劣直接关系到设备整体的能耗表现与运行稳定性。提高开关电源效率，对于节能减排、提升设备竞争力具有重要意义。以下是多种切实可行的方法，助您优化开关电源效率。
一、高效开关电源产品选型
市场上的开关电源种类繁多、规格各异。在选型阶段，深入研究不同品牌、型号产品的效率参数，优先选择经过市场验证的高效率产品。这类产品往往在电路设计、元器件选材等方面更为出色，能在根本上降低能量损耗，为后续的优化工作奠定良好基础。
二、功率因数校正（PFC）技术应用
功率因数反映了电源输入与输出之间的相位差及畸变情况，直接影响能量的有效利用率。采用成熟的 PFC 技术，能有效校正功率因数，使电源输入端的电流波形与电压波形同频同相，最大限度地减少无功功率损耗，进而提升整个开关电源的能量转换效率，降低电网负担。
三、高频变压器的选用
高频变压器是开关电源中的关键部件。相较于传统变压器，高频变压器能够在更高的工作频率下运行，有效减小磁芯的体积与重量，同时降低开关转换过程中磁感应耦合带来的能量损耗。选择高品质、适宜规格的高频变压器，并优化其绕组设计与磁路结构，对于提升开关电源效率至关重要。
四、开关频率的精准控制
开关频率的高低直接影响开关电源的能量损耗。过高的开关频率会导致开关器件频繁启停，增加开关损耗；过低则可能使变压器体积过大，效率降低。通过精确的电路设计与控制算法，将开关频率稳定在最佳范围内，可显著减少开关过程中产生的能量损耗，实现效率的优化提升。
五、科学的散热系统设计
开关电源在运行过程中会产生大量热量，若散热不及时，会导致元器件温度升高，进而增加能量损耗，甚至影响电源的可靠性与寿命。因此，需要依据开关电源的功率密度、工作环境等因素，设计合理的散热系统，如采用高效散热片、风扇散热或热管散热等方式，并结合优化的风道布局，确保电源在适宜的温度范围内稳定运行，降低因过热带来的能量损失。
六、节能模式的灵活运用
在许多实际应用场景中，开关电源并非始终处于满载运行状态，存在较多的轻载或待机时段。此时，启用节能模式可使电源自动降低工作频率或部分关闭非关键电路，从而大幅降低功耗。通过智能检测负载变化并及时切换工作模式，能在保证正常供电的前提下，有效提高电源在低负载工况下的效率。
七、输出电压调整方法的优化
输出电压的调整精度与方法直接影响开关电源的额外损耗。精准的输出电压控制算法与合理的反馈电路设计，能够确保电源输出电压稳定在目标范围内，减少因电压波动而产生的能量损耗。例如，采用数字控制技术实现动态电压调整，可根据负载需求实时优化输出电压，提高能量传输效率。
八、变压器设计的精细化优化
变压器的设计细节对开关电源效率有着显著影响。一方面，提升变压器的感量可在一定程度上抑制电流变化率，降低能量损耗；另一方面，选用合适尺寸的磁芯，能在保证磁通密度合理的前提下，减小磁芯损耗。同时，对变压器绕组的匝数、线径、层间绝缘等参数进行精细优化，可有效减少涡流损耗与漏感，从而提升整体效率。
九、优质开关器件的选配
开关器件作为开关电源的核心执行部件，其性能直接决定了电源的效率表现。选择具有低导通电阻（RON）、低结电容以及高耐压特性的开关器件，如 COOLMOS 器件，能够在开关过程中减少能量损耗。此外，对于输出整流二极管，选用低正向压降（VF）的肖特基二极管或碳化硅二极管等新型器件，可降低整流过程中的导通损耗，进一步提升电源效率。
十、EMI 电路设计的优化
电磁干扰（EMI）电路的设计不仅关乎电源的电磁兼容性，也与效率密切相关。合理的 EMI 滤波电路设计，能够有效抑制开关电源内部产生的高频噪声与电磁干扰，减少因干扰引起的能量损耗。同时，优化 EMI 电路的布局布线，可降低线路阻抗，提高信号传输效率，从而间接提升开关电源的整体效率。

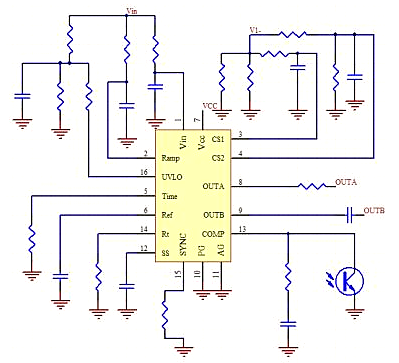

十一、高效拓扑结构的合理选择
不同的拓扑结构适用于不同的应用场景与性能要求，其效率表现也各有差异。常见的拓扑结构有反激式、正激式、半桥式、全桥式等。在设计开关电源时，应根据实际的功率等级、输入输出电压要求、负载特性等因素，综合权衡各种拓扑结构的优缺点，选择最适合的高效拓扑结构，以实现最佳的效率表现。
以反激式拓扑结构为例，适当增大一次绕组的电感量，有助于降低开关过程中的电流变化率，减少能量损耗，提升电源效率。而在正激式拓扑中，优化变压器的设计参数，同样能取得类似的效果。
此外，减小高频变压器的损耗也是提升开关电源效率的关键环节。通过优化材料选择、改进绕组结构等方式，降低变压器的直流损耗与交流损耗（包括肌肤效应引起的损耗与磁芯损耗），以及减小漏感，可显著提高变压器的传输效率，进而提升整个开关电源的性能。
在开关电源的设计与优化过程中，还应关注以下细节：
选择合适的最大占空比，对于不同的拓扑结构，合理配置占空比可使电源工作在最佳状态，减少能量损耗。以反激式为例，同时要选择合适的反射电压 Vor，以匹配开关器件的耐压能力与驱动特性。

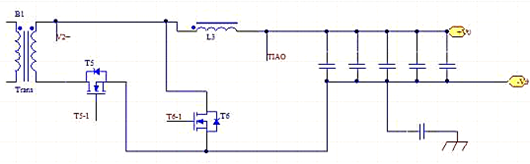

减小输出整流管的功耗，采用同步整流技术替代传统的二极管整流，利用 MOSFET 的低导通电阻特性，可大幅降低整流损耗。同时，选用更高级别的整流管，如肖特基二极管、碳化硅二极管等，进一步提高整流效率。
降低 MOSFET 管的损耗，选择具有更低 RON、更小结电容的 MOSFET 器件，可减少开关过程中的导通损耗与开关损耗。同时，优化驱动电路设计，确保 MOSFET 能够快速、稳定地开通与关断，也能有效提高电源效率。
降低空载损耗，对于一些对空载功耗有严格要求的应用场景，如待机电源、智能家电等，选用微功耗的控制芯片，并采用先进的控制算法，可在空载或待机状态下大幅降低电源的能耗，提高电源的整体能效比。
总之，提升开关电源效率需要从多个方面综合考虑，通过合理的产品选型、先进的技术应用、精细的电路设计与优化，以及对关键元器件的精心选配，可有效降低能量损耗，提高电源的性能与可靠性，满足现代电子设备对高效能源转换的迫切需求。
