精准把握拉电流与灌电流的概念及其特性，对于实现高效、稳定电路设计至关重要。二者作为衡量电路输出驱动能力的关键参数，广泛应用于数字电路中，以下将详细剖析其内涵、区别及应用。
一、核心概念
拉电流，即当逻辑门或输出端口输出高电平时，向负载提供的电流。此时电流方向是从输出端口向外流动，故称“拉”电流。例如，当输出高电平使 LED 点亮，电流从输出端口流出，驱动 LED 发光，这便体现了拉电流的作用。
灌电流则是当逻辑门或输出端口输出低电平时，由负载流向输出端口的电流。电流方向与拉电流相反，从外部流入输出端口，因此得名“灌”电流。若输出低电平使 LED 亮起，电流从 LED 流向输出端口，这就是灌电流在发挥作用。
数字电路中仅有高、低两种电平。高电平输出时，输出端为负载供电，电流数值即拉电流；低电平时，输出端吸收负载电流，数值称为灌电流。

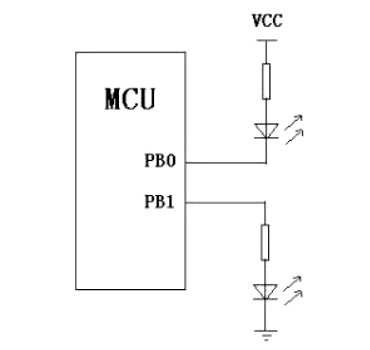

图示中，PB0 输出 0，LED 亮起，电流流向 PB0，是灌电流；PB1 输出 1，LED 亮起，电流从 PB1 流出，是拉电流。
二、关键区别
（一）驱动能力
多数逻辑电路（如数字电路、单片机）和模拟电路（如运放、比较器），拉电流能力较弱，常仅几毫安（小于 5mA），灌电流能力则相对较强，可达 5~10mA。
（二）电流流向
灌电流从负载流向电源，拉电流从电源流向负载。灌电流是信号源或电源流出的电流，拉电流是电路元件吸收或接收的电流。
三、应用场景
灌电流常用于驱动电路，如 LED 灯、电机等，需从电源获取电能驱动负载。拉电流多见于充电电路，如电池充电器、USB 充电器等，负责将电能从电源传输到负载充电。
四、电路设计要求
灌电流模式下，电路设计需考虑负载电阻和功率需求，确保电路提供足够驱动电流。拉电流模式下，电路设计要兼顾电源输出能力和负载充电需求，保障充电过程中电压、电流充足。
在数字电路及各类电子设备的电路设计中，深入理解拉电流与灌电流特性及差异，精准把握设计要点，对提升电路性能、优化能源转换效率、保障设备稳定运行具有关键意义。
