本文将深入探讨一款具备过流保护功能的 LM317 稳压电路在直流电机驱动应用中的设计细节。该电路通过合理配置交流降压、整流、滤波、稳压以及保护等关键环节，实现了对直流电机稳定且安全的供电与控制。

一、电路构成与基本原理

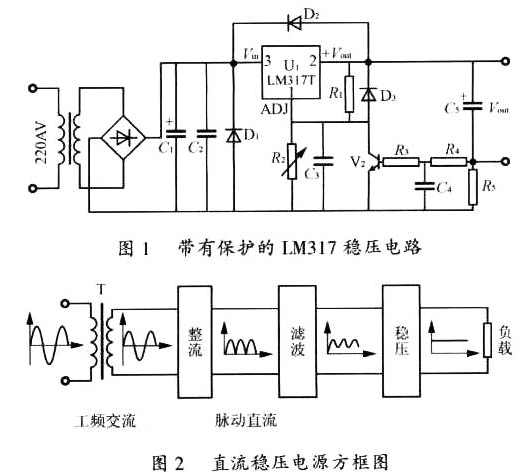

该带过流保护功能的 LM317 稳压电路主要由五大功能模块构成：交流降压电路、整流电路、滤波电路、稳压电路以及保护电路。外接交流 220V 电压经过电源变压器进行降压处理，再经过整流电路转换为直流电压 Vin，随后通过滤波电路去除纹波等杂质，得到较为平滑的直流电压并输入到集成稳压器的输入端。经由 LM317 集成稳压器的调节作用，在其输出端能够获得 1.25～37V 范围内的可调直流电压，为直流电机提供稳定的电源支持。

二、集成稳压器的保护机制

为了确保 LM317 稳压器在各种工况下都能稳定可靠地工作，设计了一系列保护措施：

（一）输出纹波抑制与短路保护

鉴于 LM317 稳压器的调节端与地之间所接电阻 R2 的阻值及其压降可能较大，容易导致输出端纹波增大。为此，在 R2 两端并联了一个小于 10μF 的电容 C3，以此有效滤除输出端的纹波成分，提升输出电压的纯净度。然而，当输入端或输出端出现短路故障时，电容 C3 的快速放电会在 R1 上引发冲击电压，这可能会对其基准电压电路造成损害。因此，在 R1 两端并联了二极管 D3，当短路发生时，D3 能够及时导通，为冲击电流提供泄放路径，从而保护稳压器免受过压冲击的危害。

（二）防自激振荡与输入短路保护

稳压器在 1∶1 的深度负反馈模式下运行，若输出端负载呈现容性且达到一定数值时，极易引发自激振荡现象，影响电路的正常工作。为此，在稳压器的输入端接入了 0.1μF 的电容 C1，并在输出端接入了 1000μF 的电解电容 C5。其中，C1 主要用于补偿高频特性，防止高频噪声干扰，而 C5 则为电路提供了充足的电流储备，同时有效抑制了自激振荡的发生，改善了负载的瞬态响应性能。但当输入端遭遇短路时，C5 会通过稳压器的调整管进行放电，由于 C5 容量较大，放电瞬间产生的冲击电流极为可观，这可能导致稳压器内部的输出晶体管发射结遭受反向击穿损坏。基于此，在稳压器两端并接了二极管 D2，一旦输入端短路，C5 就会通过 D2 进行快速放电，避免了过大的冲击电流流经稳压器，从而对其起到了有效的保护作用。

三、过流保护功能实现

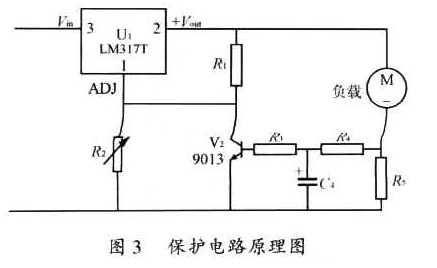

过流保护电路的设计对于保障直流电机的安全运行至关重要，其原理如下：R5 作为取样小电阻，串联在稳压器的输出回路中。当电源接通，稳压器开始输出正向直流电压驱动电机启动时，由于直流电机启动瞬间的电流 iout 相当大（通常是额定电流的 8～10 倍），该电流流经 R5 后会产生相应的电压降，并经 R4 对 C4 进行充电。通过合理选配 R4 和 C4 的参数，确保充电时间常数 Υ 大于电机的启动时间 δ，使得在电机启动到稳定运行阶段，V2（9013 型三极管）一直处于截止状态，不妨碍电机的正常启动过程。然而，一旦电机发生短路故障或出现堵转情况，导致流经 R5 的电流持续增大，使得电容 C4 两端的电压迅速上升并达到 V2 的导通电压阈值时，V2 便会迅速导通。此时，V2 的导通将迫使 LM317 稳压器的输出电压强制下降至基准电压 1.25V，从而对电机实施过流保护，避免因过大的电流而造成电机损坏。

四、直流电机限位与过流保护电路

（一）电路功能概述

该电路能够以较低的成本实现直流电机正反转控制的同时，具备限位和过流保护功能，极大地提升了直流电机驱动系统的安全性和可靠性。

（二）电路原理详解

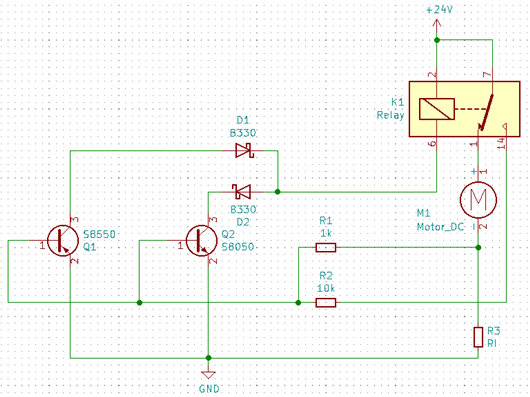

整个电路以 +24V 和 GND 作为输入电源，核心元件包括带常开、常闭触点输出的继电器 K1、直流电机 M1 以及电流采样电阻 R3 等。此外，D1 和 D2 是选用持续电流容量大于继电器工作电流的二极管，用于确保电路的正常导通和保护。

当需要电机正转时，将 +24V 接电源正极，GND 接电源负极。此时，由于电机与继电器的常闭触点相连，电机能够直接启动并正常运转。然而，当电机到达预设的限位位置或者因故障发生堵转时，电机的工作电流会显著增大。这一变化使得采样电阻 R3 两端的电压升高，该电压信号通过 R1 传递至三极管 Q2 的基极。一旦 R3 两端的电压超过 Q2 的导通电压，Q2 即刻导通，进而驱动继电器 K1 切换状态，切断电机的供电电源，使电机停止运行。与此同时，Q2 的基极通过 R2 与继电器 K1 的触点以及电源正极形成回路，确保 Q2 始终保持在导通状态，从而使继电器 K1 稳定地维持在工作状态，直至故障排除或运行方向改变。

当需要电机反转时，则将 +24V 和 GND 的接线反接，即原网络标号 +24V 接电源地，原网络标号 GND 接电源负极。电机上电后同样直接启动运转。若此时电机出现堵转故障，R3 两端电压同样会增大，导致 PNP 型三极管 Q1 导通。Q1 导通后，继电器 K1 切换，电机断电停止。此时，Q1 的基极通过 R2 与继电器 K1 的触点直接连接到电源负极，保证 Q1 持续导通，继电器保持工作状态，确保电机处于断电保护状态。

通过以上精心设计的电路，在实现直流电机灵活正反转控制的基础上，有效地融入了限位和过流保护功能，为直流电机的长期稳定、安全运行提供了坚实保障，同时也降低了系统成本，提升了整体性能。
