共模噪声与差模噪声解析
一、传导噪声分类

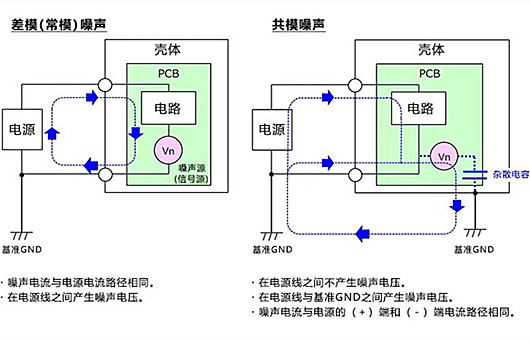

传导噪声依据传输特性可分为差模噪声和共模噪声。差模噪声出现在两条电源线电流方向相反时，而共模噪声则在所有电源线电流方向相同时产生。通常，共模噪声是设计中的主要挑战，往往由杂散电容的不当接地引发。
二、共模噪声
共模噪声，亦称非对称噪声或线路对地噪声，常见于交流电源电气设备输入端，即输电线和中线对地相位相同。其主要成因是杂散电容接地不当，可能使电路在供电时出现错误，尤其是电源输出存在共模噪声且电路阻抗不等时。
三、差模噪声
差模噪声，也叫正常型、对称噪声或线路间噪声，存在于交流线路和中性导线中，两者相位差 180°。其电流沿一条交流线流出，另一条返回，地线中无差模噪声电流。差模噪声可用电磁干扰滤波器中的 X 电容抑制，X 电容连接输电线，高频分流差模信号。差模噪声过大时，可增加差模抑制电感。
四、共模与差模噪声区别
从系统一对输入端看，信号极性相反、电流方向相反的是差模信号；极性相同、电流方向相同的是共模信号。信号多为差模形式，噪声则两种形式都有。差模噪声与信号混合，难以区分，而共模噪声可通过抗干扰措施处理。输入端阻抗不一致时，共模电流不平衡，部分共模噪声转为差模噪声，尤其一端接地时，全部转为差模，不利噪声抑制，故工业仪表多采用差分输入。

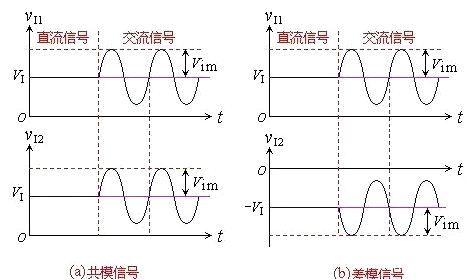

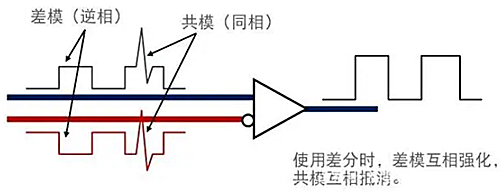

共模信号是大小相等、方向相同的信号，差模信号则大小相等、方向相反。
五、共模与差模电感
共模电感有两组或多组有方向要求的线圈；差模电感仅一组无线圈方向要求。共模电感用于差模时需考虑方向。穿磁珠单线电感起差模作用。
六、注意事项
骚扰电磁场在线 - 线间产生差模电流，干扰负载，即差模干扰；在线 - 地间产生共模电流，共模电流在负载上产生差模电压，干扰负载，即共模地环路干扰。
抑制共模干扰的滤波电感是共模电感；抑制差模干扰的是差模电感。
共模电感双线双向，差模电感单向。
共模电感是两组线圈绕在同一铁芯上，圈数、导线直径相等且绕向相反；差模电感是一个线圈绕在一个铁芯上。
共模电感的两个绕组分别接零线和火线，同进同出，滤除共模信号；差模电感是一个绕组接零线和火线，滤除差模干扰。
共模信号在零线和火线上形成相同信号，与地偶合构成回路；差模信号与有用信号回路相同。
共模电感优势在于铁芯两组线圈绕向相反，不易饱和，常用高导铁氧体材料。
差模电感适用于大电流，因单线圈绕铁芯，大电流易使铁芯饱和，常选金属粉心材料，尤其是性价比高的铁粉新材料。
