在电路理论中，纯电阻电路与非纯电阻电路是两种基本且重要的电路类型。以下将深入分析其特点、区别以及相关公式。
一、纯电阻电路详解
纯电阻电路是指电路中仅含有电阻元件，或者虽包含电感和电容元件，但其对电路的影响可忽略不计的电路。在纯电阻电路中，电压与电流具有相同的频率且相位完全一致。电阻元件将从电源获取的能量全部转化为内能，即电能仅转化为热能，而无其他形式的能量转换。
例如，一个简单的电阻丝加热电路，电能全部用于产生热量，这便是典型的纯电阻电路应用场景。
例如，一个简单的电阻丝加热电路，电能全部用于产生热量，这便是典型的纯电阻电路应用场景。

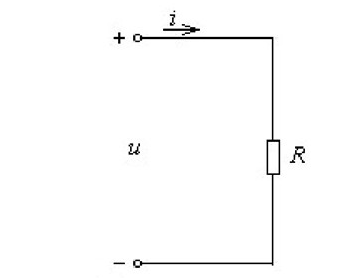

一个典型的纯电阻电路可由电池、开关和电阻器构成。当开关闭合时，电路形成闭合回路，电流开始流动，并在电阻上产生电势降；而当开关断开时，电路路径被切断，电流停止流动，电阻不再消耗电能。
二、非纯电阻电路剖析
非纯电阻电路则包含除电阻外其他类型的负载，如电动机、电风扇等。这些电路在运行过程中，除了将部分电能转化为热能外，还会将另一部分电能转化为其他形式的能量，如机械能、光能等。以电动机为例，电能不仅转化为电机绕组的热能，更重要的是转化为电机旋转的机械能，驱动机械设备进行做功。
三、纯电阻与非纯电阻电路的公式及其适用性
（一）纯电阻电路中的公式

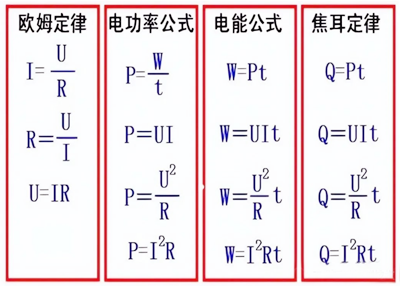

在纯电阻电路中，欧姆定律和焦耳定律均成立。欧姆定律描述了电压、电流和电阻之间的关系，公式为 U = IR；焦耳定律描述了电能转化为热能的过程和数量，公式为 Q = I²Rt。焦耳定律的原始形式 Q = I²Rt 在几乎任何电路中都可使用，但在纯电阻电路中具有更直接的应用和更明确的物理意义。
其他与纯电阻电路相关的公式还包括：
电功率公式：P = UI = U²/R = I²R。其中，P 表示电功率，U 表示电压，I 表示电流，R 表示电阻。这表明在纯电阻电路中，电功率全部转化为热功率。
电热公式：Q = W = I²Rt，其中 W 表示电功，即电能转化为热能的量度。这说明在纯电阻电路中，电功与电热相等，电能全部转化为热能。
（二）非纯电阻电路中的公式
在非纯电阻电路中，电能一部分转化为热能，另一部分则转化为其他形式的能量。因此，其相关公式与纯电阻电路有所不同：
电压与电流的关系不再遵循简单的欧姆定律形式，通常 U ＜ IR，这是因为部分电压降在了非电阻元件上。
电功率公式：P = UI，此时 P 表示总的电功率，其中包括热功率和其他形式功率的总和。
电热公式：Q = I²Rt，与纯电阻电路中的电热公式相同，仅计算电阻部分产生的热能。
需要注意的是，不包含电阻的公式，如 P = UI、W = UIt、P = W/t 等，在纯电阻和非纯电阻电路中都适用。这是因为这些公式描述的是电能、电功和电功率的基本定义和关系，与电路中是否包含电阻以外的元件无关。而包含电阻的公式，如 P = I²R、W = I²Rt、R = U/I、R = U²/P、Q = I²Rt 等，仅适用于纯电阻电路，因为在非纯电阻电路中，电阻并非电能转化的唯一途径，这些公式不能完整地描述整个电路中的能量转化情况。
四、纯电阻与非纯电阻电路的实际应用与注意事项
（一）纯电阻电路的应用场景
纯电阻电路广泛应用于各种加热设备，如电炉、电热水器、电热毯等。这些设备的核心需求是将电能高效地转化为热能，为人们提供热量。此外，纯电阻电路也常用于一些简单的信号处理和测量电路中，如电压分配器、电流限流器等，利用电阻的特性来实现特定的电路功能。
（二）非纯电阻电路的应用场景
非纯电阻电路的应用范围更为广泛，涵盖了各种电动设备和电子系统。例如，电动机在工业生产和日常生活中被大量用于驱动各种机械装置，如水泵、风机、机床等；电风扇用于空气循环和降温；荧光灯、LED 灯等照明设备中也包含非纯电阻电路，将电能转化为光能和热能。此外，各种电子设备中的滤波电路、振荡电路等也属于非纯电阻电路，利用电感和电容的特性来实现信号的处理和生成。
（三）注意事项
在实际电路设计和应用中，需要根据电路的类型和功能需求，合理选择和配置元件。对于纯电阻电路，主要关注电阻的功率等级和耐压值，确保电阻能够在额定参数下稳定工作，避免过热损坏。同时，要考虑到电路中的电压降和电流分布，以满足负载的需求。
对于非纯电阻电路，除了电阻元件外，还需要考虑电感和电容等元件的参数和特性。例如，在电动机电路中，要关注电动机的启动电流、转矩特性、效率等指标，合理选择电机的型号和配套的控制电路。在电子电路中，要注意滤波电路的截止频率、振荡电路的稳定性等，以保证电路的正常运行和性能指标的达成。
此外，在分析和计算电路时，要明确公式的适用范围，避免误用。对于纯电阻电路，可以充分利用欧姆定律和焦耳定律等公式进行详细的分析和计算；而对于非纯电阻电路，则需要结合电路的具体拓扑结构和元件特性，采用更为复杂的电路理论和分析方法，如交流电路分析中的相量法、复阻抗法等，才能准确地描述和计算电路中的电压、电流、功率等参数。
综上所述，纯电阻电路与非纯电阻电路在结构、能量转化特点以及适用公式等方面存在显著差异。深入理解和掌握这两种电路的特点和分析方法，对于电路设计、故障排查以及设备应用等方面都具有重要意义。在实际工作中，应根据具体的需求和电路情况，合理地选择和运用相关知识，确保电路系统的安全、稳定和高效运行。
