PN结作为半导体器件的核心基础，其形成过程和特性与掺杂浓度密切相关，以下将深入剖析相关原理。
一、PN结的形成机制
PN结的构成源于同一半导体晶体两侧分别经P型与N型掺杂。P型半导体富含空穴，而N型半导体富含电子。当这两种半导体紧密结合时，在交界面处形成PN结。掺杂浓度对PN结的形成和特性具有显著影响。
在半导体中，多数载流子由杂质离子提供，少数载流子则源于本征激发，即共价键中的电子在温度升高或光照条件下挣脱原子核束缚，形成电子-空穴对。当P型和N型半导体接触时，界面附近发生载流子的扩散运动。P区的空穴向N区扩散，N区的电子向P区扩散，导致界面处的电荷分布发生变化，形成空间电荷区，即耗尽层。该区域内的电场方向从N区指向P区，阻碍载流子的进一步扩散，达到动态平衡。
二、耗尽层宽度与掺杂浓度的关系
耗尽层宽度受杂质离子浓度影响显著。高掺杂浓度下，多数载流子浓度增加，其扩散运动占主导，削弱了内建电场，使得耗尽层宽度变窄。具体而言，当掺杂浓度提高时，单位体积内的杂质离子数量增多，提供的多数载流子数量增加。在PN结形成初期，多数载流子的扩散运动更为剧烈，与少数载流子的漂移运动达到平衡时，所需的空间电荷区范围减小，因此耗尽层宽度变窄。
三、PN结随外加电压的变化

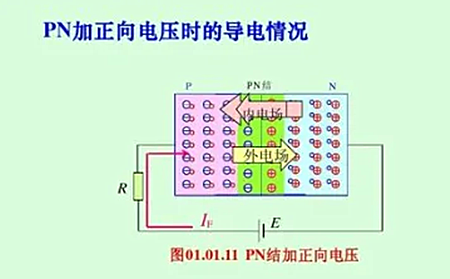

（一）正向电压的影响
外接正向电压时，PN结两侧电子密度增加并向两侧递减，导致PN结变薄。具体表现为：大量电子涌入N区，与空间电荷区的正离子结合，使其显中性，削弱内电场，P区同理。此时，漂移运动被削弱，扩散运动加强。由于少子数目相对较少，且少子的漂移运动减少，PN结无法维持原有的宽度，故而缩减。
（二）反向电压的影响
在外接反向电压时，漂移运动被增强，进行漂移运动的少子增多，PN结变厚。反向电压下，空间电荷区的电场强度增加，阻碍载流子的扩散运动，使得更多的少子参与漂移运动，进一步加宽耗尽层。
四、掺杂浓度对PN结伏安特性的影响
（一）正向特性
掺杂浓度对PN结的正向导通电压有直接影响。高掺杂浓度使N区和P区中的载流子浓度增加，从而提高正向电流密度。然而，过高的掺杂浓度可能导致PN结出现隧道效应或穿通现象，使正向电流密度不再随电压线性增长。
（二）反向特性
高掺杂浓度增加了PN结内部的载流子浓度，使得在反向偏置电压下，仍有较多载流子能够越过PN结势垒参与导电，导致反向饱和电流增大。
五、PN结在不同方向电压下的特性变化
当外加正向电压时，PN结的耗尽层变窄，这是因为正向电压降低了PN结的内建电场，使得多数载流子的扩散运动更容易进行，从而减小了耗尽层的宽度。相反，在反向电压作用下，耗尽层变宽，因为反向电压增强了内建电场，阻碍了多数载流子的扩散，同时促进了少数载流子的漂移运动。
六、PN结的核心要素及其作用
（一）P区与N区的特点
P区（positive正极）：多数载流子为空穴。本征激发产生电子-空穴对，所以P区也存在一定数量的少数载流子——自由电子。
N区（negative负极）：多数载流子为自由电子。
（二）PN结的维持机制
PN结的维持依赖于PN各区少子的漂移运动和部分突破势垒逃逸的多子的扩散运动，且漂移运动的少子和扩散运动的多子数目相同。少子由半导体自身共价键本征激发形成，与掺杂浓度无关。当掺杂浓度增大时，少子数目不变，但多子浓度增加。在PN结区域，杂质元素增多，使得多子更容易进行扩散运动。为了与固定数目的少子漂移运动达到动态平衡，所需多子扩散的范围减小，因此PN结变窄。
综上所述，PN结的形成、耗尽层宽度变化以及伏安特性等都与掺杂浓度密切相关。深入理解这些关系对于设计和优化半导体器件具有重要意义。
