在电子电路设计领域，MOS管作为一种关键的半导体器件，其三个引脚的识别与理解至关重要。本文将详细阐述MOS管三个引脚的功能、排列方式以及区分方法，旨在为工程师和电子爱好者提供一份严谨、专业的参考指南，助力精准应用MOS管。
一、MOS管三个引脚的功能解析
（一）栅极（Gate，G）
栅极是MOS管的控制核心，掌控着器件的导通与截止状态。对于NMOS器件，当栅极电压超越源极电压的预设阈值电压（Vth）时，导电通道被激活，器件进入导通模式；而在PMOS器件中，情形则截然相反，栅极电压需低于源极电压的特定阈值，才能促使器件开启。这一特性赋予栅极在电路控制中的关键地位，犹如一位精确指挥电流通行的“交通警察”。
（二）源极（Source，S）
源极承担着电流主要流出端的角色。在NMOS器件的应用场景中，源极通常与地（GND）相连，为电流提供稳定的基准起点；而在PMOS器件构成的电路中，源极则往往连接至正电源（VCC），这样的连接方式使得源极能够在电路工作中维持电流的顺畅流出，保障电路的正常运行。源极的稳定连接对于电路的参考电位设定具有关键意义，是电流可靠输出的基石。
（三）漏极（Drain，D）

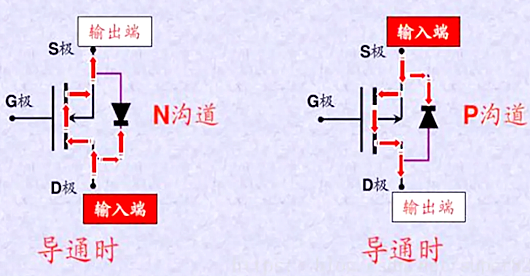

漏极作为电流流入或流出的另一关键端点，与源极相互配合，构建起电流流通的主要路径。在NMOS器件工作时，漏极连接至正电源（VCC）或负载端，以便在栅极控制信号的驱动下，将电流高效地传输至后续电路环节；而在PMOS器件中，漏极则连接至地（GND）或负载，这样的布局使得漏极能够在电路的不同工作状态下灵活地进行电流的收集与传输，是电路能量传递的关键节点。
二、MOS管三个引脚的排列规律与识别方法
（一）标准排列规律
对于常见的MOSFET器件，三个核心引脚的排列遵循一定的规则。以较为常见的封装形式为例，如SO-8封装，尽管引脚数量较多，但依然可以依据特定方法准确识别出栅极、源极和漏极。通常，芯片表面会标有小圆点以指示第一脚（PIN1）的位置，从该脚起，按照逆时针方向依次对引脚进行编号。在这种封装中，漏极（D）往往独自位于一侧，栅极（G）对应特定的引脚编号（例如第4脚），而剩余的引脚则归属于源极（S）。这一排列规律为工程师在电路板设计与器件安装过程中提供了便捷的识别依据。
（二）引脚标识与电路符号辅助识别

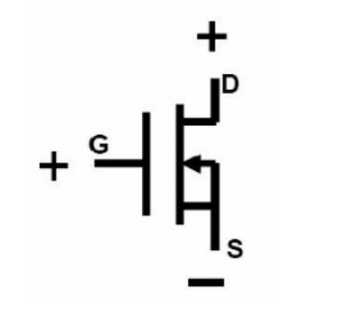

在实际的电子元件上，引脚通常会标有明确的标识，源极（S）可能标记为“S”或“S2”，漏极（D）标有“D”，而栅极（G）则标记为“G”。同时，在电路图设计中，MOS管的符号直观地展示了源极、漏极和栅极的相对位置与连接关系，这对于理解电路的连接逻辑、进行电路分析以及后续的故障排查具有不可忽视的辅助作用。通过结合元件上的引脚标识与电路图符号，工程师能够快速准确地确定每个引脚的功能，从而提升工作效率。
（三）万用表测试法
在缺乏数据手册或明确标识的情况下，可以借助万用表对MOS管的引脚进行功能区分。首先，在断电状态下，栅极（G）的阻抗通常极高，与其他两个引脚之间不存在显著的直流连接路径，这一特性可作为初步判断栅极的依据。其次，利用万用表的电阻测量功能，通过检测源极（S）与漏极（D）之间的导通情况来辅助判断。具体操作为：将万用表设置在合适的电阻档位，分别测量任意两脚之间的正反向电阻。如果在某次测量中，两脚之间的电阻值达到数百欧姆量级，那么这两脚大概率为源极（S）和漏极（D），剩下的第三脚则可确定为栅极（G）。这种方法利用了MOS管在不同引脚组合间的电气特性差异，为引脚功能的识别提供了一种实用的应急手段。
三、MOS管引脚识别的实践要点与注意事项
（一）参考数据手册的必要性
尽管存在上述通用的引脚排列规律与识别方法，但由于MOSFET器件的封装形式多样，不同制造商在设计与生产过程中可能采用各异的引脚定义规则，因此在实际应用中，务必参考对应器件的官方数据手册或封装图纸。数据手册中提供了详尽的引脚排列图、电气参数以及工作特性曲线等关键信息，这些信息是确保正确使用MOS管、发挥其最佳性能的根本保障。例如，某些特殊封装的MOS管可能会将源极或漏极进行内部连接以实现特定的功能，若未准确了解这些细节，很可能导致电路设计失误，引发器件损坏或电路功能异常。
（二）理解引脚功能的深层意义
深入理解每个引脚在电路工作中的作用，不仅有助于准确区分它们，更能为电路设计与优化提供有力支持。栅极作为控制核心，其驱动电路的设计直接影响MOS管的开关速度与效率；源极的接地或接电源方式决定了电路的整体参考电位，影响信号的稳定性与可靠性；而漏极的连接则关系到电流的承载能力与电路的功率输出水平。因此，在电路设计阶段，应综合考虑各个引脚的功能特性，合理规划电路布局，确保MOS管在实际应用中能够稳定、高效地运行。
综上所述，对MOS管三个引脚的深入理解、准确识别以及合理应用，是电子电路设计与制作领域的基础且关键环节。通过掌握上述引脚功能解析、排列规律与识别方法，结合实践中的注意事项，工程师们能够更加游刃有余地运用MOS管，构建出性能卓越、运行可靠的电子系统。
