一、反极性保护的多种实现方案

（一）机械式电池反极性保护

许多电池供电设备采用特殊类型的电池连接器，这种设计在机械上不允许电池连接器以相反顺序连接，从而在源头上防止电池极性错误连接，这是一种简单而有效的机械防护措施。

（二）肖特基二极管保护方案及其局限性

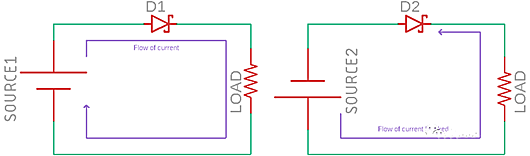

肖特基二极管可与电源轨串联使用，在反极性条件下产生反向偏置，进而断开电路。正常连接时，电流可正常流过肖特基二极管；而在反极性连接时，二极管阻止电流流动，保护电路。然而，此方案存在明显缺点：由于负载电流持续流经肖特基二极管，电路效率受到负面影响；且由于二极管的正向压降，输出电压低于输入电压，限制了其在对电压要求严格的应用场景中的使用。

二、基于MOSFET的反极性保护电路：高效且精准的解决方案

采用简单的PMOS或NMOS构建反极性保护电路是一种更优的选择，尤其推荐使用PMOS。PMOS能够在检测到反极性时切断正轨，使电路无法获得电压，相较于切断负轨的NMOS，其在高直流电压工作场景下产生有害后果的可能性更小，为电路提供更安全的保护机制。

（一）PMOS反接保护电路工作原理

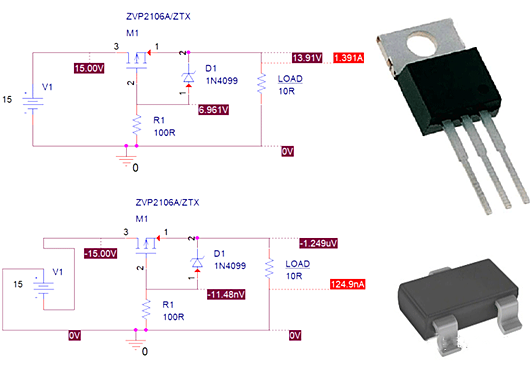

PMOS反接保护电路中，PMOS充当电源开关，控制负载与电源的连接或断开。在正确的电源连接情况下，MOSFET因合适的VGS（栅极到源极电压）而导通，允许电流正常流动；而在反极性情况下，栅极到源极电压过低，MOSFET无法导通，从而将负载与输入电源断开，实现对电路的保护作用。

（二）关键元件功能解析

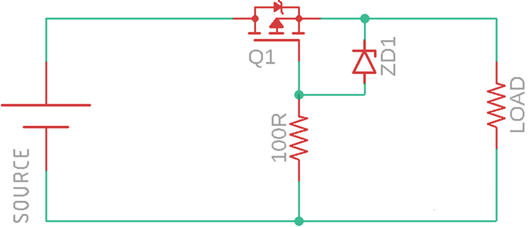

电路中的100Ω电阻与齐纳二极管相连，构成MOSFET栅极的保护网络。齐纳二极管在此发挥关键作用，它能够有效限制栅极所承受的电压，防止其遭受过压损坏，确保MOSFET在各种工作条件下稳定可靠运行。

三、总结

反向极性保护电路对于各类电子设备的安全运行至关重要。从机械式的电池连接器设计，到基于肖特基二极管的简单保护方案，再到高效精准的MOSFET反接保护电路，设计人员需根据具体应用场景和性能需求，选择最合适的反极性保护策略。其中，基于PMOS的反极性保护电路以其高效率、精准保护和适应性，成为众多方案中的优选，为电子设备的稳定运行和长期可靠性提供坚实保障，尤其适用于对电压要求严格且需要高效能保护的复杂电子系统。
