一、无线手机充电器原理
无线手机充电器基于电感耦合原理运作。其核心在于两个 LC 调谐电路，二者以相同的调谐频率进行通信互动，这就要求发射机的调谐频率必须与接收器的调谐频率精准匹配。通过 LC 调谐，发射端能够产生并传输磁场，而接收端的另一个 LC 调谐电路则负责接收这一磁场。
二、发射器电路构成与工作流程
发射器电路整合了定时器 IC555、通用 NPN 晶体管 BC547、N 沟道 MOSFET IRF540N、LC 调谐电路以及 5 伏串联稳压器 7805 等关键元件。
在该电路布局中，运用了调谐集电极振荡器，其中 L1 与 C1、C2 组合实现调谐功能。此调谐集电极振荡器借助集电极电路里的并联 L - C 电路作为负载，该并联 L - C 电路对振荡频率起着决定性作用。调谐电路上生成的输出电压，经由电感耦合方式传递至基极电路。
定时器 IC555 在此承担脉冲产生的任务，因而被配置为非稳态多谐振荡器模式。IC555 的输出端（引脚 3）与通用晶体管 T 的基极 1 相连，用于驱动 MOSFET T2。MOSFET T2 的主要职责是切换 L - C 调谐电路，从而实现振荡磁场的传输。
串联稳压器 IC2 则是从 +12V 电压源为整个电路供应工作电压（+5V），保障电路的稳定运行。
三、接收器电路架构与运作机制

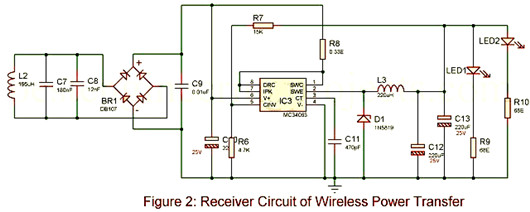

接收器电路环绕 LC 调谐电路（L2 搭配 C7 和 C8）、电流调节器（涵盖降压与升压功能）IC MC34063、肖特基二极管（1N5819）以及一系列无源元件构建而成。
发射端产生的振荡磁场，经由围绕电感器 L2 并搭配电容器 C7 和 C8 构成的 L - C 调谐电路进行检测。随后，利用桥式整流器 BR 将磁场转换为直流电压，并借助电容器 C9 和 C10 进行滤波处理。
经过滤波后的无纹波直流电压，输入至降压 / 升压 IC，该 IC 被配置为降压稳压器模式。进一步地，输出电压经 L - C 滤波器再次滤波，并通过限流电阻 R9 和 R10 连接到 LED。
四、带母 USB 连接器的无线移动充电器接收器电路特色

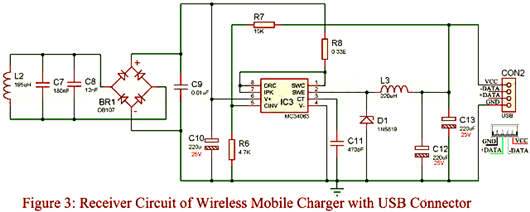

此接收器电路与前述标准接收器电路存在细微差异。其中的 LED（LED1 和 LED2）被母 USB 连接器所取代。具体连接方式为：VCC（红线）连接到电容器 C13 的正极端子，GND（黑线）连接至电路接地，而数据引脚（D - 和 D +）则保持未连接状态。
